4-modem Lighting 2.0 Stampa scheda

Sistema di gestione dell’illuminazione pubblica con controllo remoto per il risparmio energetico
Caratteristiche tecniche principali
  • Controllo illuminazione pubblica da portale web 4-cloud
  • Risparmio energetico grazie all’orologio astronomico integrato
  • Gestione integrata due linee luci separate
  • Monitoraggio dei consumi con lettura da contatore
  • Indipendente dai corpi illuminanti utilizzati
  • Ingresso digitale ausiliario per invio allarmi (es. apertura quadro)
  • Notifica allarmi via email in caso di mancata trasmissione dati, chiusura ingresso ausiliario allarme (es. apertura quadro) o superamento soglia di potenza (configurabile)
  • Configurazione parametri lettura dei consumi tramite software per PC (gratuito)
  • Connessione ad internet tramite SIM dati (può essere fornita su richiesta da Astrel Group)

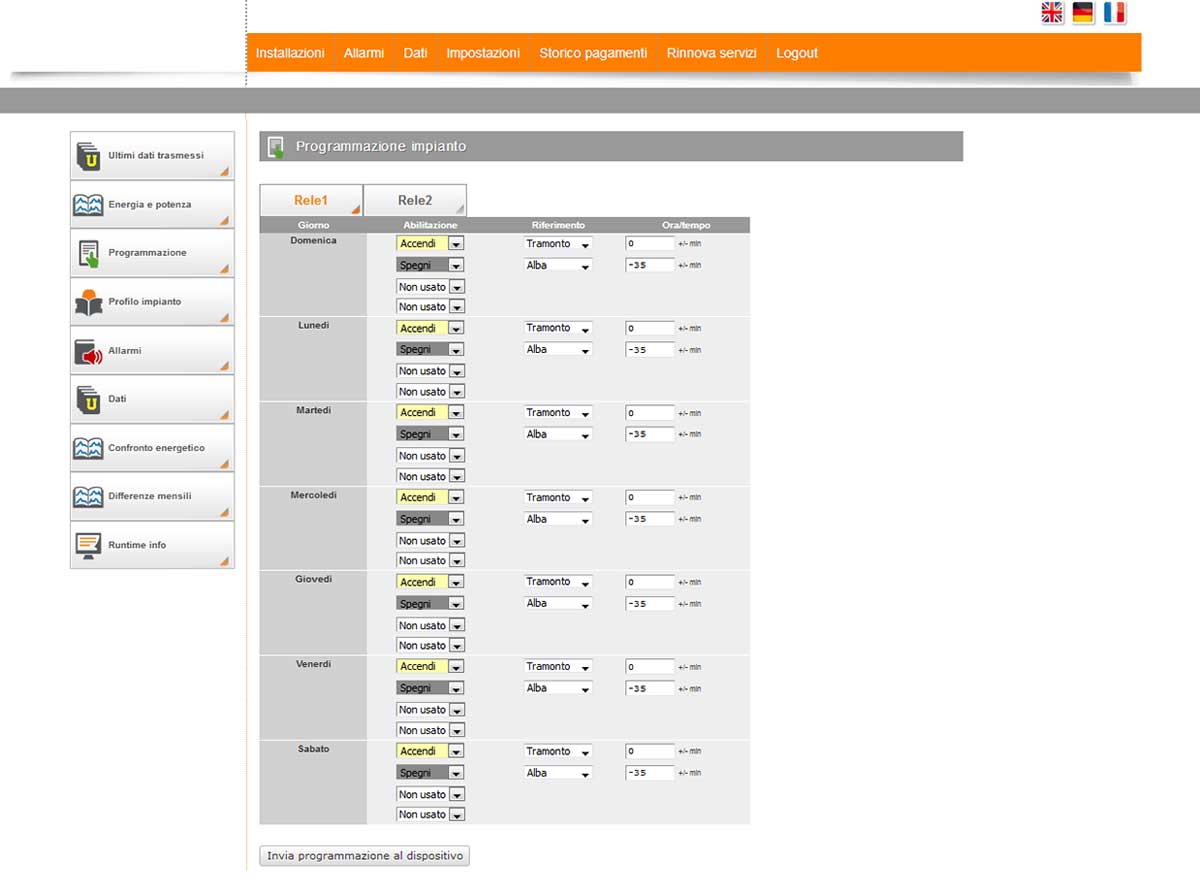

Funzioni principali portale 4-cloud
  • Gestione multi-utente
  • Visualizzazione multi-impianto
  • Programmazione semplice dei singoli dispositivi
  • Programmazione personalizzata con calendario astronomico
  • Visualizzazione grafica dei consumi nel tempo
  • Possibilità di download dati in formato Excel per analisi e creazione report
  • Configurazione allarmi via email
  • Servizio a pagamento con canone di accesso annuale
Applicazioni
  • Monitoraggio ed efficientamento energetico linee illuminazione pubblica
  • Controllo assorbimenti anomali su linee di illuminazione pubblica
Descrizione

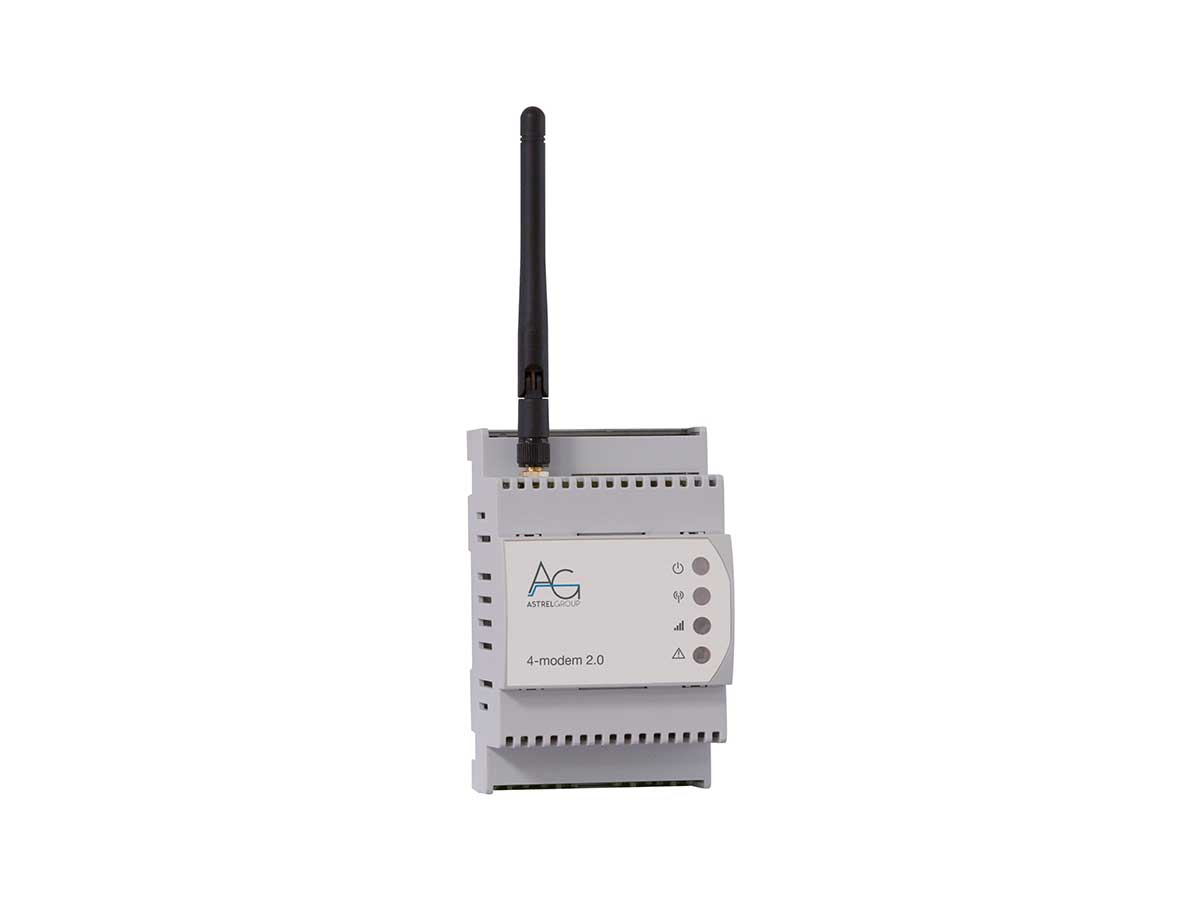

4-modem Lighting 2.0 è un dispositivo per comandare l’attivazione programmata delle linee di illuminazione pubblica, su base oraria o con calendario astronomico integrato, grazie alla programmazione da portale web 4-cloud.

La connessione di 4-modem Lighting 2.0 alla rete internet avviene con una SIM dati installata sul dispositivo.

L’attivazione dell’illuminazione avviene tramite due relè a bordo, programmabili da remoto tramite il portale 4-cloud. La lettura dei dati avviene direttamente dal contatore tramite interfaccia ottica o uscite impulsive con standard S0 ed inviati al portale: in questo modo è possibile verificarne costantemente l’andamento per valutare progetti di efficientamento energetico o tempestivi interventi di manutenzione.

Grazie ai due relè indipendenti è possibile implementare semplici strategie per il risparmio energetico, ad esempio azionando solo una parte dei lampioni stradali durante le fasce orarie con traffico scarso.

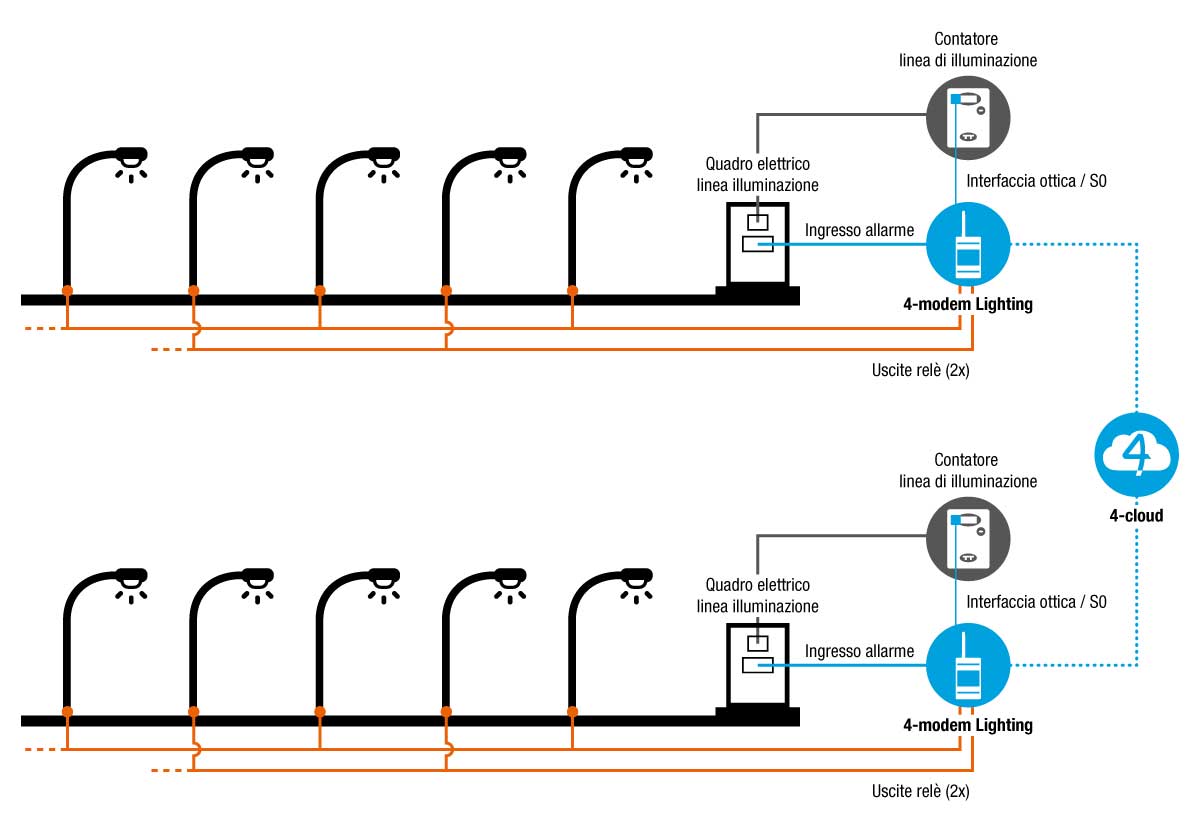

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
4-MC-IO-2.0 4-modem Lighting 2.0
Retrocompatibilità prodotti

4-modem Plus 2.0 sostituisce i codici

  • 4-MC-IO
  • 4-MC-G-IO
Specifiche tecniche
Caratteristiche generali Dispositivo con trasmissione GPRS per il controllo e gestione dei consumi pubblica illuminazione
Caratteristiche radio GPRS: Quad Band 850/900/1800/1900 MHz
GPRS multi-slot classe 12/10/8
GPRS mobile station classe B
Compatibile con GSM classe 4 (2 W @ 850/900 MHz); Classe 1 (1 W @ 1800/1900 MHz)
Antenna Antenna esterna con connettore a vite SMA per trasmissione dati via GPRS; Lunghezza cavo = 150 cm
Alimentazione Doppia possibilità di alimentazione: IN1 > 5/12 Vdc 1 A
IN2 > 230 Vac (±10%) 0.2 A 50 Hz
Visualizzazioni di stato  4 LED di diagnostica di funzionamento.
Trasmissione dati Frequenza campionamento 15 min; invio pacchetto dati ogni 60 min; segnalazione chiusura contatto allarme (email); segnalazione mancata trasmissione (email), segnalazione superamento potenza (email)
Memoria In caso di mancanza della connessione GPRS salvataggio dello storico dei dati fino a 15 giorni con campionamento ogni 15 minuti
Connessioni Connettore per inserimento Micro SIM accessibile sul fronte del dispositivo
Morsetti a vite per alimentazione
Morsetti a vite per ingresso segnale S0 e ingresso allarme
Morsetti a vite uscite Relè di comando
Connettore USB 2.0 Type B per l’interfacciamento con PC
Ingressi 1 ingresso allarme per contatto pulito NO
1 ingresso S0 di conteggio, compatibili con interfacce ottiche OPT1-S (sonda ottica per contatori tipo GISS, SEM, GET4S, GET3A) e OPT2-S (sonda ottica per contatore generico)
Uscite 2 uscite relè di comando (NO-NC-C) 10 A 250 Vac
Montaggio Barra DIN
Parametri ambientali Condizioni di utilizzo: 0 ÷ +40 °C; <80% U.R. non condensante
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. non condensante
Grado di protezione IP20
Isolamento Classe II
Conformità Direttive europee: 2014/35/EU; 2011/65/EU; 1999/519/EC; 2012/19/UE
Norme di riferimento:
Compatibilità elettromagnetica: EN 301 489-1 V2.2.0; Draft EN 301 489-52 V1.1.0
Sicurezza: EN 62368-1:2014; EN 62311: 2008
Radio: EN 301 511 V12.5.1
Dimensioni (L x H x P) Contenitore da guida DIN 4 moduli 72 x 110 x 60 mm
Peso 200 g

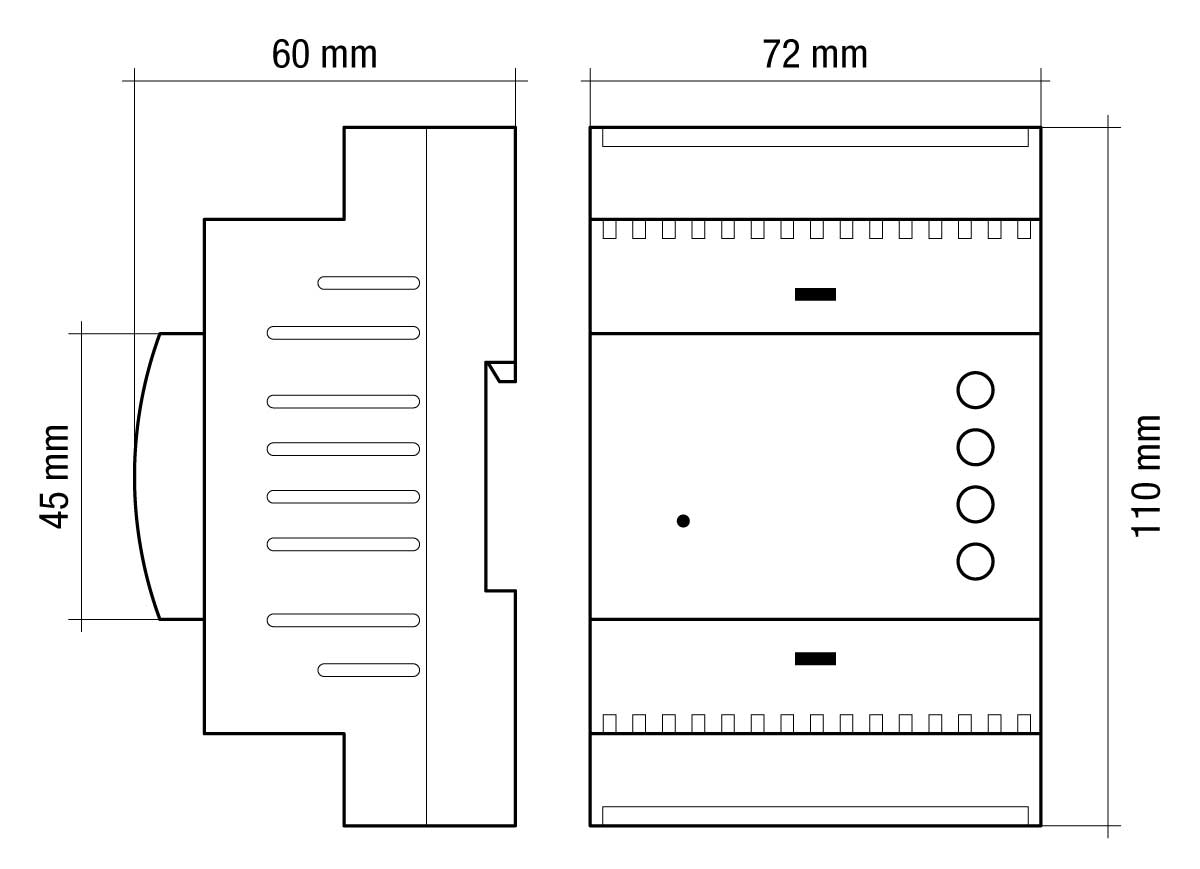

Disegni meccanici
Download
Software di configurazione

Scarica qui il software di configurazione prodotto
