4-modem Plus 2.0 Print datasheet

Dispositivo con connessione dati GPRS per il monitoraggio energetico da portale web 4-cloud
Caratteristiche tecniche principali
  • Compatibile con tutti i contatori di energia
  • Connessione autonoma al portale web 4-cloud con SIM dati GPRS

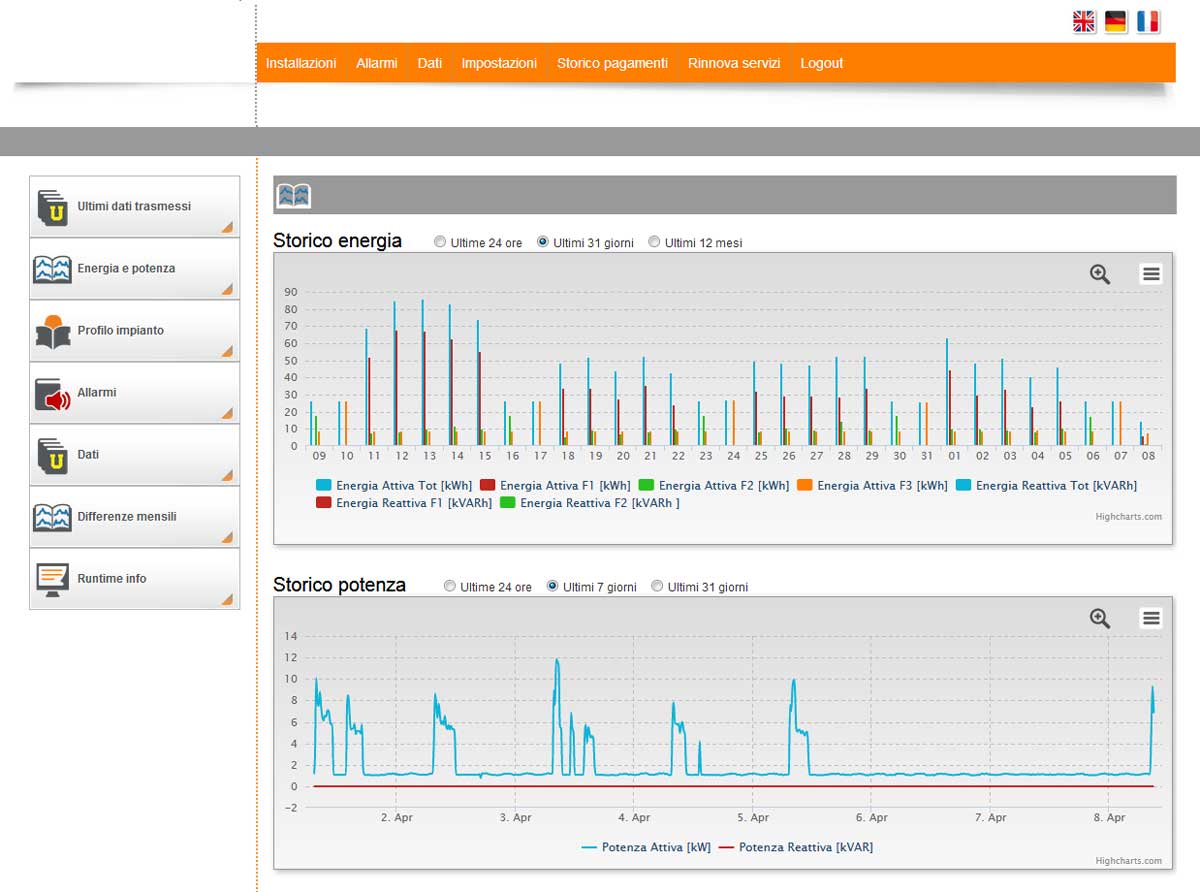

  • Raccolta dati e visualizzazione grafica dei consumi via portale web
  • Lettura dati potenza attiva/reattiva
  • Informazioni sui consumi totali e/o con dettaglio per fasce F1, F2, F3
  • Contatto ausiliario per allarmi esterni (es. sensore apertura porta quadro)
  • Configurazione parametri lettura dei consumi tramite software per PC (gratuito)
  • Connessione ad internet tramite SIM dati (può essere fornita su richiesta da Astrel Group)
Funzioni principali portale 4-cloud
  • Gestione multi-utente
  • Visualizzazione multi-impianto
  • Visualizzazione grafica dei consumi nel tempo
  • Possibilità di download dati in formato Excel per analisi e creazione report
  • Configurazione allarmi via email
  • Servizio a pagamento con canone di accesso annuale
Applicazioni
  • Monitoraggio ed efficientamento energetico in strutture ed edifici pubblici (scuole, impianti sportivi, etc.), piccole e medie industrie che utilizzano macchinari ad elevato carico induttivo (es. motori elettrici)
  • Analisi dei consumi nel tempo per individuazione sprechi
  • Analisi dati potenza attiva/reattiva per valutazione interventi di rifasamento
Descrizione

4-modem Plus 2.0 è un dispositivo per il monitoraggio energetico via web con connessione dati GPRS che legge i dati di consumo dal contatore e li trasmette autonomamente al portale 4-Cloud.

4-modem Plus 2.0 è in grado di rilevare informazioni di potenza ed energia di tipo attivo e reattivo.  La lettura avviene tramite interfaccia ottica o S0 (es. contatori Iskra, Landus+Gyr, Elster) senza alcuna manomissione del contatore.

Grazie alla semplicità di installazione e gestione, con 4-modem Plus 2.0 è possibile raccogliere ed analizzare facilmente i dati sui consumi energetici, per realizzare progetti di risparmio energetico mirati, valutandone agevolmente l’impatto.

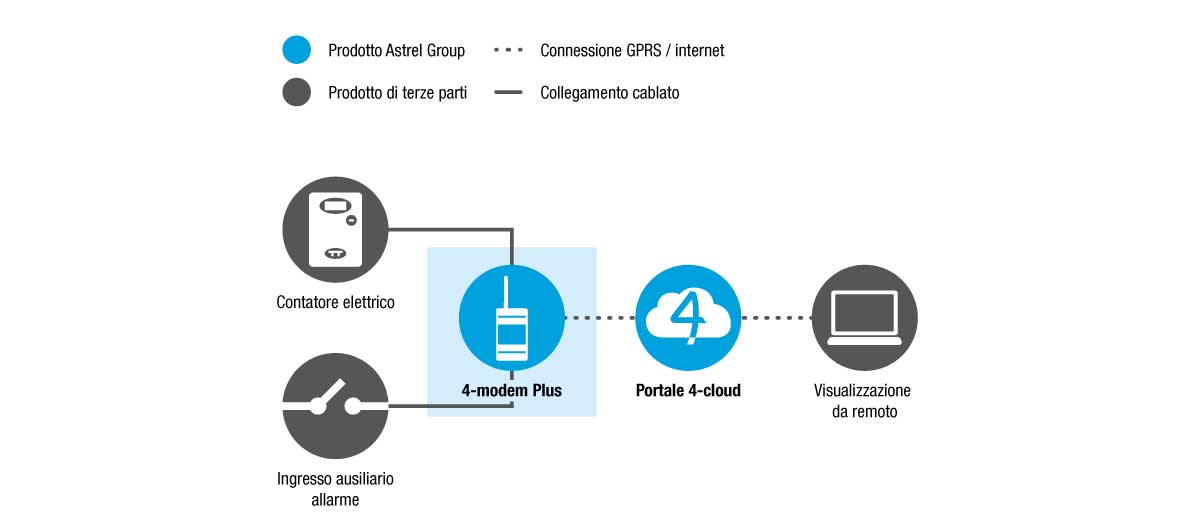

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
4-MC-PLUS-2.0 4-modem Plus 2.0
Retrocompatibilità prodotti

4-modem Plus 2.0 sostituisce il codice 4-MC-PLUS

Specifiche tecniche
Caratteristiche generali Dispositivo con trasmissione GPRS per il controllo consumi di energia attiva e reattiva in linee o carichi elettriche
Caratteristiche radio GPRS: Quad Band 850/900/1800/1900 MHz
GPRS multi-slot classe 12/10/8
GPRS mobile station classe B
Compatibile con GSM classe 4 (2 W @ 850/900 MHz)
Classe 1 (1 W @ 1800/1900 MHz)
 Antenna  Antenna esterna su connettore a vite SMA per trasmissione dati via GPRS –  Lunghezza cavo = 150 cm
 Alimentazione Doppia possibilità di alimentazione: IN1 > 5/12 Vdc 1 A
IN2 > 230 Vac (±10%) 0.2 A 50 Hz
 Visualizzazioni di stato  4 LED di diagnostica di funzionamento.
 Trasmissione dati  Frequenza campionamento 15 min; invio pacchetto dati ogni 60 min; segnalazione chiusura contatto allarme (email dopo 15 min); segnalazione mancata trasmissione (email dopo 240 min).
 Memoria  In caso di mancanza della connessione GPRS salvataggio dello storico dei dati fino a 15 giorni con campionamento ogni 15 minuti
 Connessioni Connettore per inserimento Micro SIM accessibile sul fronte del dispositivo
Morsetti a vite per alimentazione
Morsetti a vite per ingressi segnale S0 e ingresso allarme
Connettore USB 2.0 Type B per l’interfacciamento con PC
 Ingressi 1 ingresso allarme per contatto pulito NO
2 ingressi S0 di conteggio, compatibili con interfacce ottiche OPT1-S (sonda ottica per contatori tipo GISS, SEM, GET4S, GET3A) e OPT2-S (sonda ottica per contatore generico)
Montaggio Barra DIN
Parametri ambientali Condizioni di utilizzo: 0 ÷ +40 °C; <80% U.R. non condensante
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. non condensante
Grado di protezione IP20
Isolamento Classe II
Conformità Direttive europee: 2014/35/EU; 2011/65/EU; 1999/519/EC; 2012/19/UE
Norme di riferimento
Compatibilità elettromagnetica: EN 301 489-1 V2.2.0; Draft EN 301 489-52 V1.1.0
Sicurezza: EN 62368-1:2014; EN 62311: 2008
Radio: EN 301 511 V12.5.1
Dimensioni (L x H x P) Contenitore da guida DIN 4 moduli 72 x 110 x 60 mm
Peso 200 g
Disegni meccanici
Download
Software di configurazione

Scarica qui il software di configurazione prodotto
