BlackBox – Gateway ZigBee Ethernet Modbus Stampa scheda

Gateway di collegamento fra una rete di dispositivi wireless ZigBee e reti TCP/IP Modbus collegata a un PC / supervisore SCADA con protocollo Modbus.
Caratteristiche tecniche principali
  • Gateway con porta di comunicazione Ethernet RJ45
  • Convertitore di protocollo da Modbus TCP/IP a ZigBee Modbus
  • Funzione coordinamento all’interno di una rete ZigBee
  • Interfaccia standard Modbus TCP/IP
  • Alimentazione micro USB
  • Antenna esterna con connettore SMA-RP
  • Predisposizione per installazione su barra DIN
  • Configurazione IP tramite software dedicato
  • Può essere utilizzato come ricambio per Gateway cod. ZC-GW-ETH-EM
Applicazioni
  • Sistemi di Monitoraggio ed efficientamento energetico (Building Energy Management Systems)
  • Sistemi di building automation e controllo industriale
Descrizione

BlackBox è un gateway ZigBee Modbus con connessione Ethernet, generalmente usato per veicolare dati provenienti da sensori ZigBee per il monitoraggio di parametri ambientali e consumi, oltre che per l’azionamento di dispositivi elettrici e/o sistemi di segnalazione.

BlackBox collega la rete wireless a basso consumo dei dispositivi ZigBee (composta da sensori, attuatori, contaimpulsi, etc.) con una rete cablata con protocollo Modbus TCP/IP.

Il dispositivo permette inoltre di acquisire i dati ricevuti dai nodi della rete in modo asincrono e di inviarli direttamente al supervisore con la massima efficienza di trasmissione.

I Gateway con protocollo Modbus garantiscono una semplice integrazione dei dispositivi wireless ZigBee in sistemi di terze parti per progetti efficientamento, risparmio energetico ed automazione in ambienti civili, commerciali ed industriali.

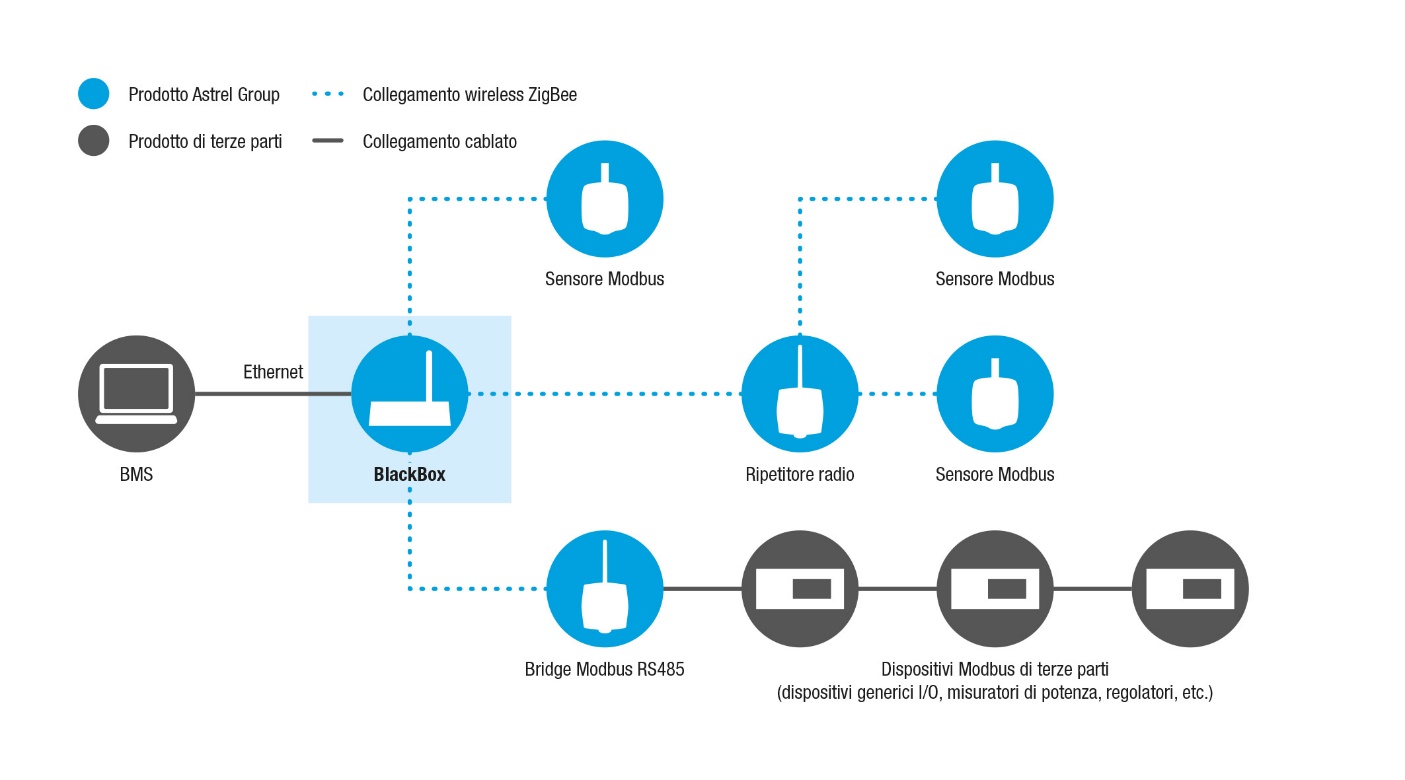

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione

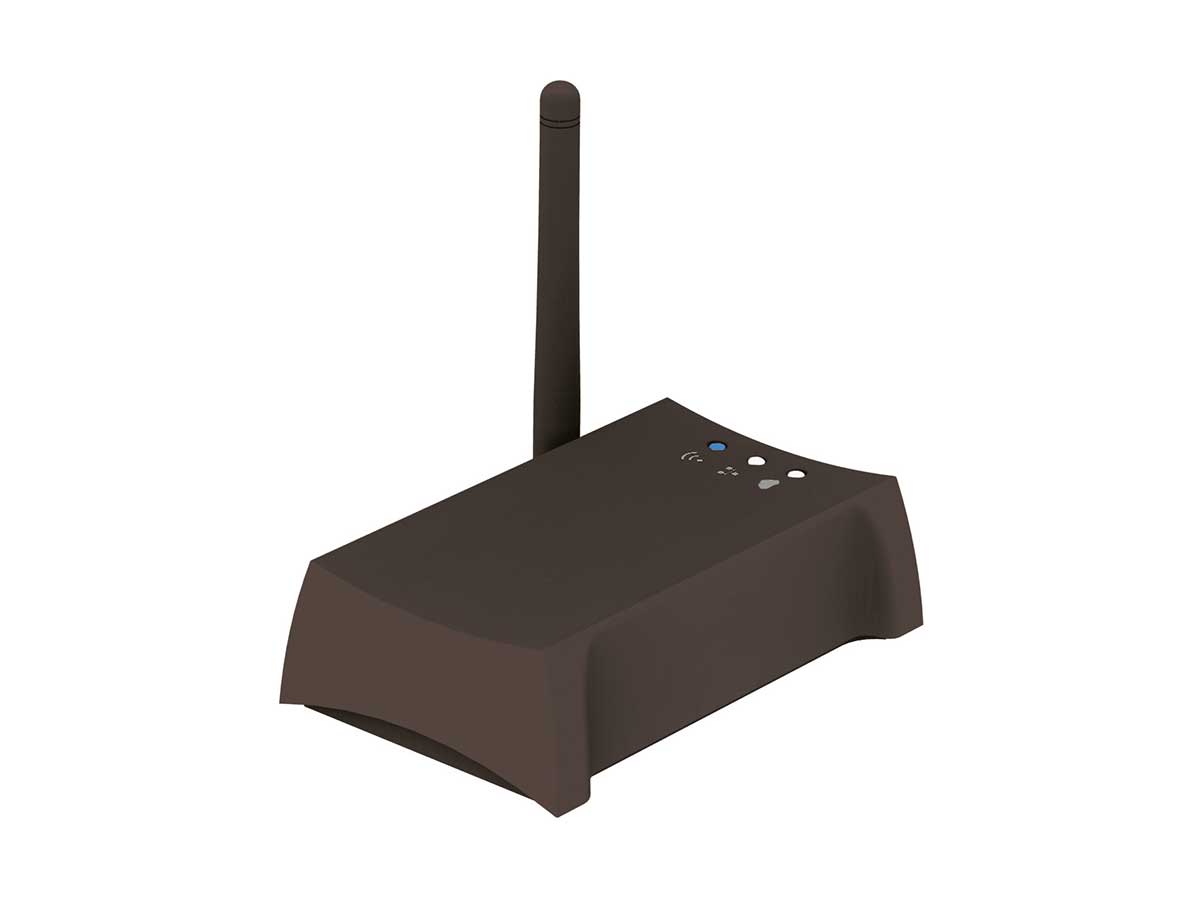

ZC-GW-BB-EM-01 ZC-GW-BB-EM BlackBox – Gateway ZigBee Modbus con connessione Ethernet
Specifiche tecniche
Caratteristiche generali Chip Silicon Labs
Compatibile IEEE 802.15.4
Stack EmberZnet 6.4.1
Modbus
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 10 dBm
Sensibilità di ricezione: -90 dBm
Antenna Esterna con guadagno 2 dB
Portata radio: max 50 m outdoor
Connettore antenna SMA-RP
Alimentazione 5 Vdc; 0.4 A; 2 W (alimentatore incluso)
Visualizzazioni di stato 3x LED di segnalazione

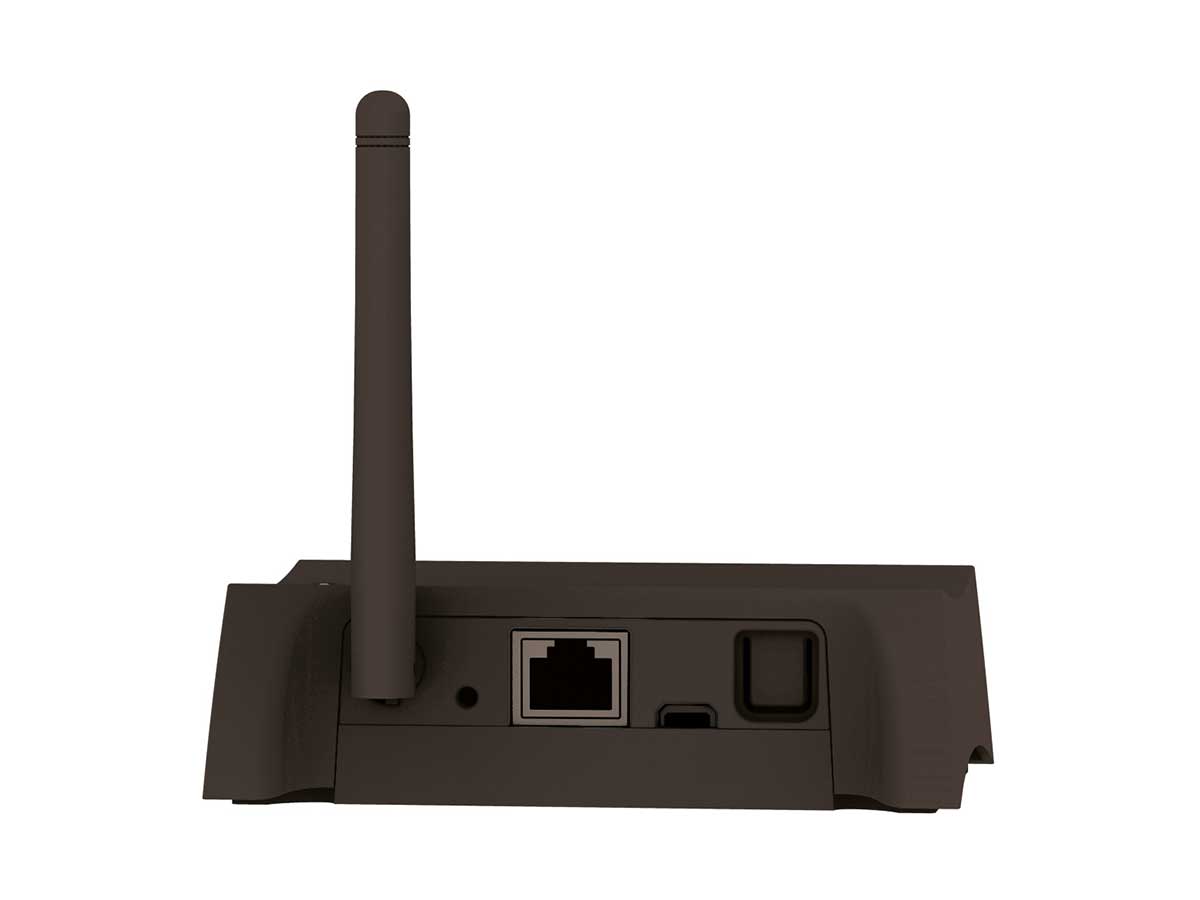

Connessioni 1 porta Ethernet RJ45
1 micro USB per alimentazione
Montaggio Predisposizione per guida DIN
Parametri ambientali Condizioni di utilizzo: -10 ÷ +50 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP20
Isolamento Classe II
Conformità Direttive europee: 2014/35/EU; 2011/65/EU; 1999/519/EC;
2012/19/UE
Norme di riferimento: ETSI EN 301 489-1 V1.9.2; ETSI EN 301 489-17; EN 61000-6-1; EN 61000-6-3
Sicurezza: EN 62368-1:2014; EN 62479:2010
Dimensioni (L x H x P) 110 x 35 x 70 mm
Peso 95 g

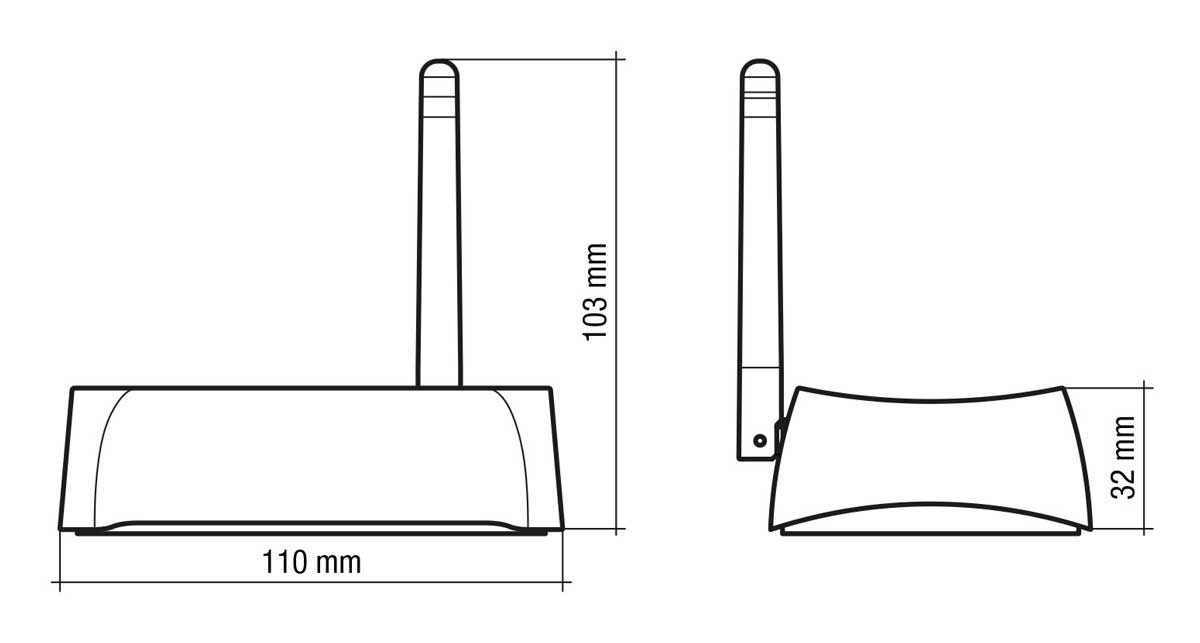

Disegni meccanici
