Bridge ZigBee Modbus Stampa scheda

Dispositivo wireless ZigBee per il collegamento di dispositivi RS485 Modbus di terze parti ad un gateway ZigBee Modbus
Caratteristiche tecniche principali
  • Collega dispositivi Modbus/RTU di terze parti alla rete radio ZigBee
  • Protocollo Modbus / RTU
  • Interfaccia RS485 per l’interfacciamento con il PLC/Scada
  • Funzionalità di routing
  • Antenna esterna
Applicazioni
  • Sistemi di Monitoraggio ed efficientamento energetico (Building Energy Management Systems)
  • Sistemi di building automation e controllo industriale
Descrizione

Dispositivo di collegamento wireless fra Gateway ZigBee e uno o più dispositivi Modbus di terze parti connessi via 485 al Bridge.

Il Bridge ZigBee semplifica la connessione dei dispositivi di terzi poiché non richiede cavi di connessione con il PLC/Scada, semplificando l’installazione in edifici di grandi dimensioni.

Lo scambio di informazioni fra il PLC (o PC-Scada) collegato al Gateway e i dispositivi Modbus di terze parti avviene tramite la rete wireless ZigBee, quindi senza la necessità di collegamenti cablati.

Grazie all’alimentazione dalla rete elettrica, il dispositivo può fungere da ripetitore di segnale ZigBee e da dispositivo genitore per sensori alimentati a batteria.

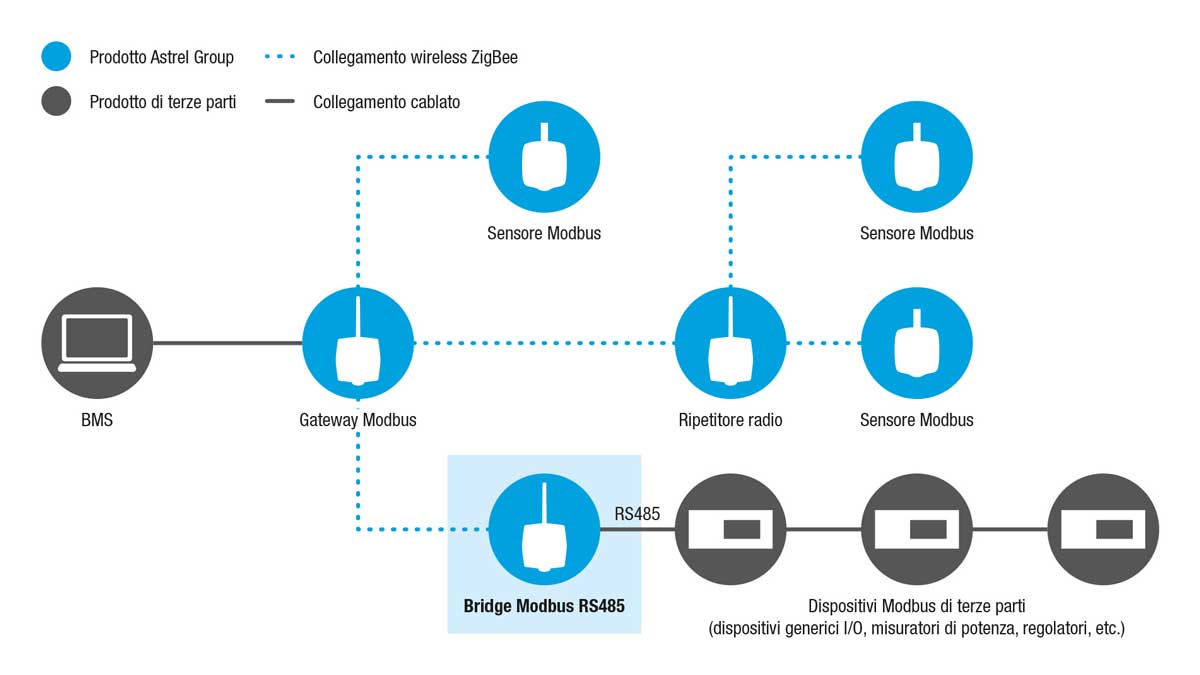

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
ZR-B-P485-EM ZR-B-P485-EM Bridge ZigBee-RS485 Modbus RTU amplificato ad alta potenza; alimentazione: 12/24 V, alimentatore spina standard IT 230 Vac / 24 Vdc incluso
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 1 mW (0 dBm)
Sensibilità di ricezione: -92 dBm
Antenna Antenna esterna con guadagno: 5 dB
Portata radio: 100 m outdoor; 30 m indoor
Connettore antenna Connettore antenna SMA-RP
Alimentazione 12 ÷ 24 Vdc, 100 mA; 12 ÷ 15 Vac, 50 ÷ 60 Hz, 2.4 VA
Visualizzazioni di stato 3x LED di segnalazione
Connessioni Alimentazione: morsetti a estrazione (passo 3,81 mm)
Interfaccia RS485: morsetti a estrazione (passo 3,81 mm)
Ingressi Ingresso RS-485
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP51
Isolamento Classe II
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-1; EN 61000-6-3; EN 60950-1; EN62311
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 94 x 116 x 35 mm
Peso 130 g
