Contaimpulsi ZigBee Modbus Stampa scheda

Contaimpulsi wireless per contatori di energia.
Caratteristiche tecniche principali
  • 2 ingressi contaimpulsi standard S0
  • 2 ingressi sonda NTC (solo ZR-CI-ZB-EM e ZED-TIDCI-M)
  • 2 ingressi digitali (solo ZR-ES-EM)
  • Impostazione tempo di campionamento e trasmissione
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Dispositivi wireless per il rilevamento del numero di impulsi generati da misuratori di energia collegati ai 2 ingressi digitali. I dati rilevati vengono inviati con cadenza regolare verso un Gateway della rete ZigBee. È inoltre possibile rilevare la temperatura con due ingressi per sonde NTC.

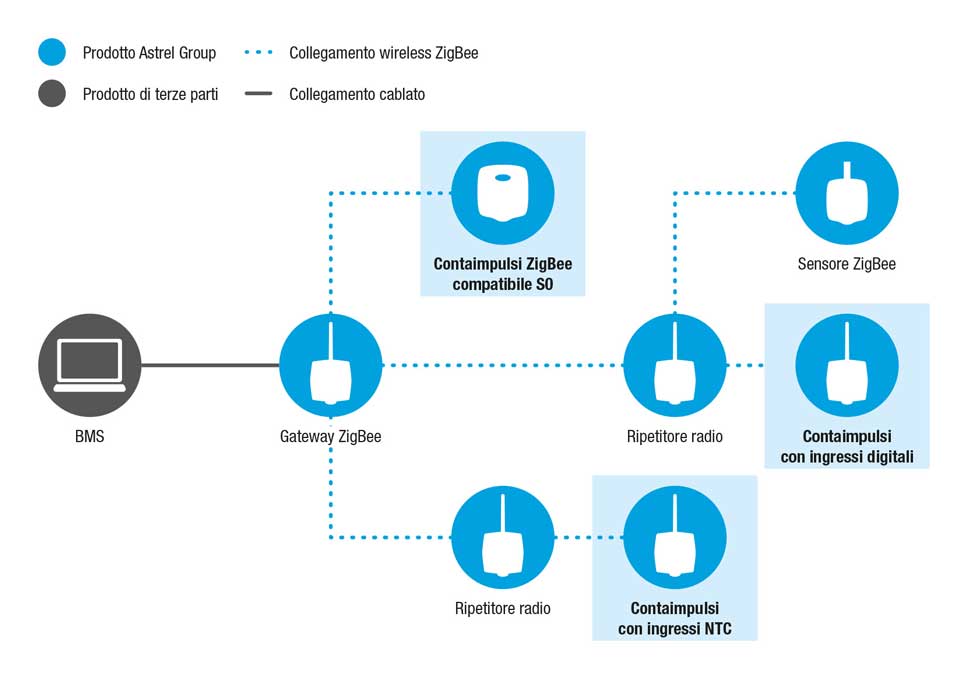

Schema di collegamento
Tabella comparativa
ZR-CI-ZB-EM ZR-ES-EM ZED-TIDCI-M
Ingresso Contaimpulsi digitale 2 2 2
Ingresso sonda NTC 2  2
Ingresso digitale per contatto pulito  2
Sonde ottiche incluse
Fissaggio A muro  A muro A muro
Antenna  Esterna  Esterna Interna
Funzione router
Alimentazione 12/24dc 12/24dc Batteria
Alimentatore esterno incluso nella confezione
Modelli disponibili
Immagine Codice Descrizione

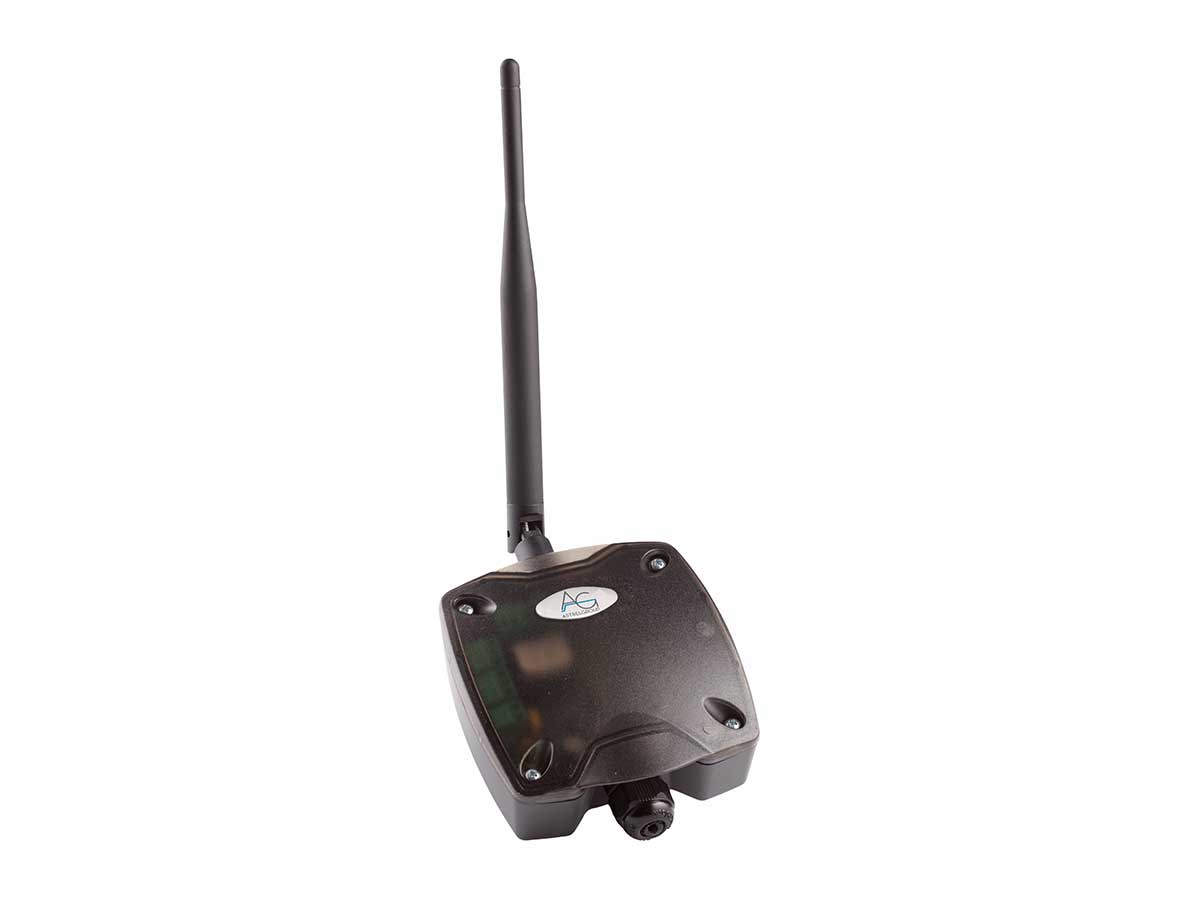

ZR-CI-ZB-EM ZR-CI-ZB-EM Contaimpulsi ZigBee con 2 ingressi digitali e 2 ingressi NTC; contatori digitali compatibili S0
Alimentazione 12 ÷ 24 Vdc; alimentatore con spina standard IT 230 Vac / 24 Vdc incluso
ZR-CI-ZB-EM ZR-CI-ZB-EMUK Contaimpulsi ZigBee con 2 ingressi digitali e 2 ingressi NTC; contatori digitali compatibili S0
Alimentatore con spina standard UK 230 Vac / 24 Vdc incluso
ZR-CI-ZB-EM ZR-ES-EM Contaimpulsi ZigBee con ingresso scheda ES, 2 ingressi contaimpulsi digitali, 2 ingressi digitali per contatto pulito, Alimentazione 12 ÷ 24 Vdc; alimentatore con standard IT 230 Vac / 24 Vdc incluso

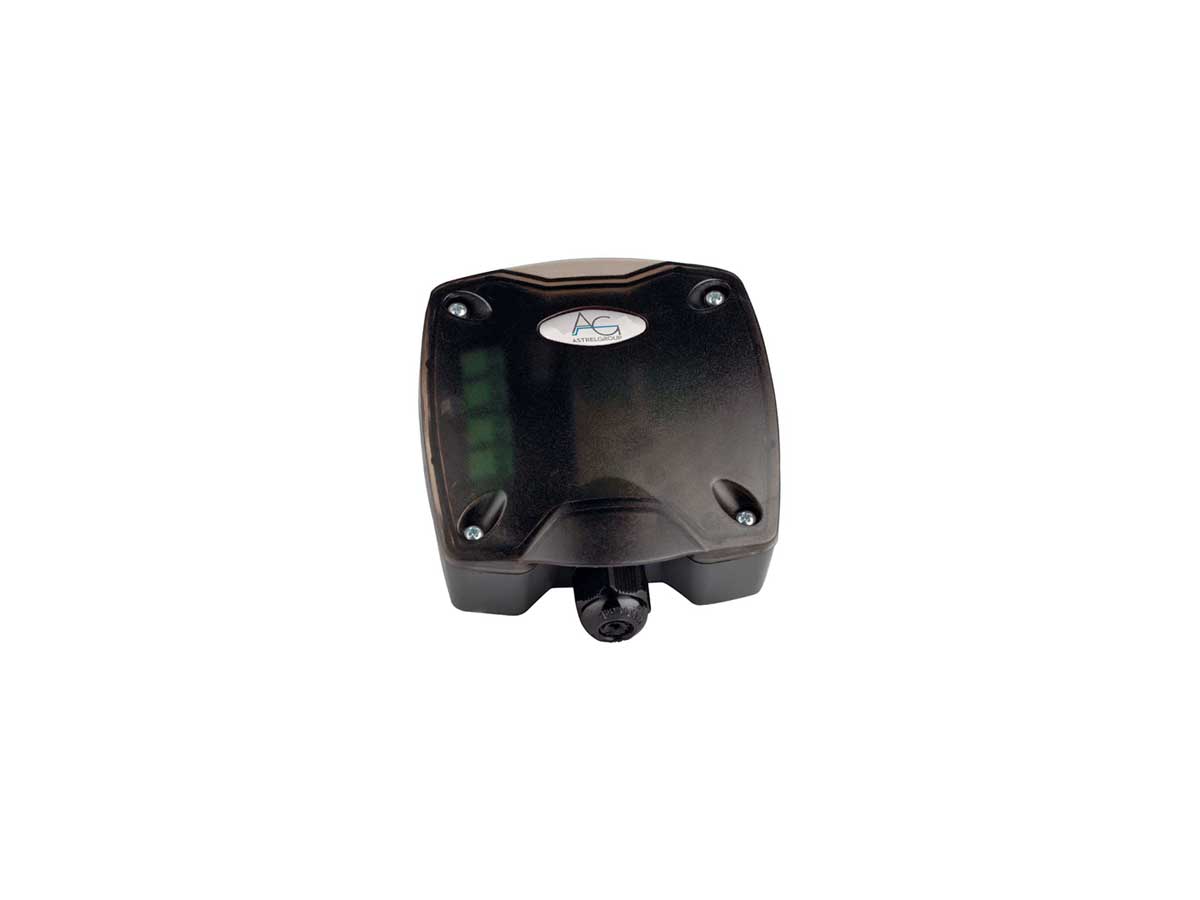

ZED-TID-TIDCI-M_new ZED-TIDCI-M Contaimpulsi ZigBee con 2 ingressi digitali e 2 ingressi NTC
Alimentazione a batteria
Specifiche tecniche
Caratteristiche generali Chip Ember EM250
Compatibile IEEE 802.15.4
Stack EmberZnet 3.5.x (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
ZR-CI-ZB-EMxx, ZR-ES-EM:
Potenza nominale di trasmissione: 10 mW (10 dBm)
Sensibilità di ricezione: -97 dBm
ZED-TIDCI-M:
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
Antenna ZR-CI-ZB-EMxx, ZR-ES-EM:
Antenna esterna guadagno: 5 dB
Portata radio: 100 m outdoor; 30 m indoor
ZED-TIDCI-M:
Antenna interna con guadagno: 0 dB
Portata radio: 50 m outdoor; 20 m indoor
Connettore antenna solo ZR-CI-ZB-EMxx e ZR-ES-EM Connettore antenna SMA-RP
Alimentazione ZR-CI-ZB-EMxx; ZR-ES-EM: 12 ÷ 24 Vdc, 100 mA; 12 ÷ 15 Vac, 50 ÷ 60 Hz, 2.4 VA
ZED-TIDCI-M: batteria AA al litio ad alta densità energetica 3.6 V / 2000 mAh. Durata batteria: 3 anni con trasmissione dati ogni minuto a 20 °C
Visualizzazioni di stato 3x LED di segnalazione
Tempo di campionamento 60 secondi (default)
Ingressi digitali (2x) solo ZR-CI-ZB-EMxx e ZED-TIDCI-M Ingressi non isolati per contatto pulito
Corrente di chiusura 0.01 mA. Utilizzare contatti autopulenti
Sonde NTC (2x) solo ZR-CI-ZB-EMxx e ZED-TIDCI-M Tipo 103AT (R25 = 10 KOhm; Beta = 3435K)
Campo di misura: -50 °C ÷ +110 °C
Risoluzione lettura: 0,1 °C
Precisione lettura: ±1,0 °C
Misure linearizzate in decimo di grado
Misure Conteggio Energia [Wh], misura temperatura [°C]
Connessioni Morsetti ad estrazione (passo 3.81 mm)
Montaggio A muro con viti
Parametri ambientali ZR-CI-ZB-EMxx; ZR-ES-EM:
Condizioni di utilizzo: -20 ÷ +55 °C; <80% U.R. n.c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
ZED-TIDCI-M:
Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP51
Isolamento ZR-CI-ZB-EMxx, ZR-ES-EM: classe II
ZED-TIDCI-M: classe III
Conformità Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Dimensioni (L x H x P) ZR-CI-ZB-EMxx, ZR-ES-EM: 94 x 116 x 35 mm
ZED-TIDCI-M: 94 x 116 x 35 mm
Peso ZR-CI-ZB-EMxx, ZR-ES-EM: 130 g
ZED-TIDCI-M: 220 g
Disegni meccanici

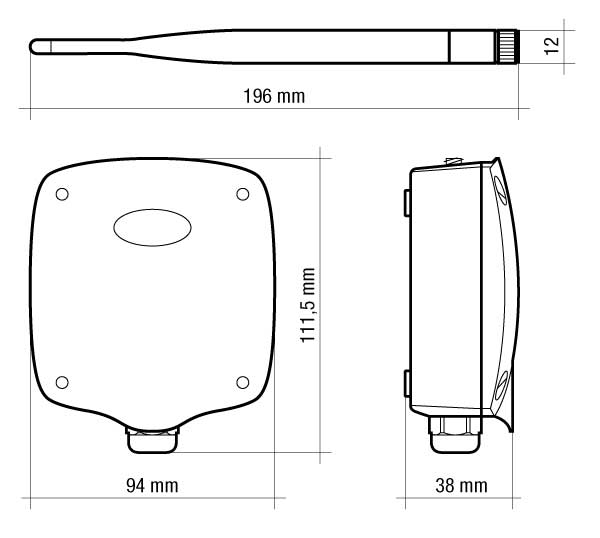

ZR-CI-ZB-EMxx, ZR-ES-EM

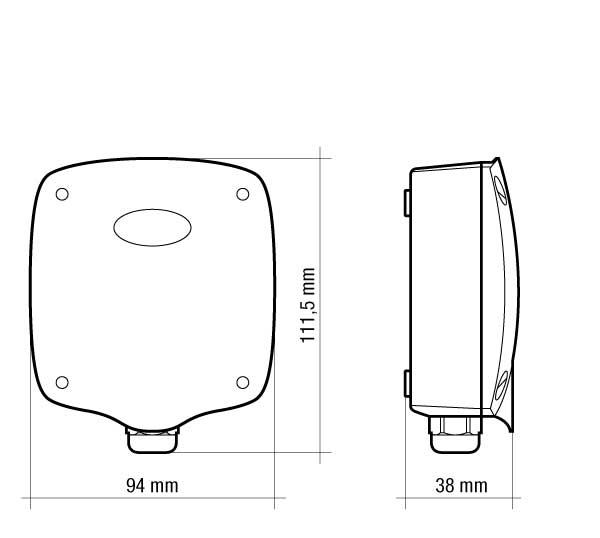

ZED-TIDCI-M
