Energy Meter 1~ ZigBee Modbus Stampa scheda

Misuratore di potenza bidirezionale wireless ZigBee con trasformatore amperometrico per linee monofase fino a 15 kW
Caratteristiche tecniche principali
  • Misuratore di potenza ed energia bidirezionale wireless ZigBee
  • Potenza max rilevata: 15 kW monofase
  • Trasformatore amperometrico apribile incluso
  • Uscita digitale per pilotare un relè esterno
  • Funzione di router all’interno della rete wireless ZigBee
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Contatore di energia wireless per misurare la potenza di un carico / linea monofase fino a 15 kW mediante l’uso di un trasformatore amperometrico apribile (TA)

In applicazione industriali, può essere utilizzato per monitorare una linea produttiva o una linea di illuminazione esterna o interna relativa ad un reparto.

Il dispositivo è dotato di un’uscita digitale per comandare un relè esterno ad alta potenza.

Grazie all’alimentazione continua, il dispositivo può fungere da ripetitore di segnale ZigBee e da dispositivo genitore per sensori alimentati a batteria.

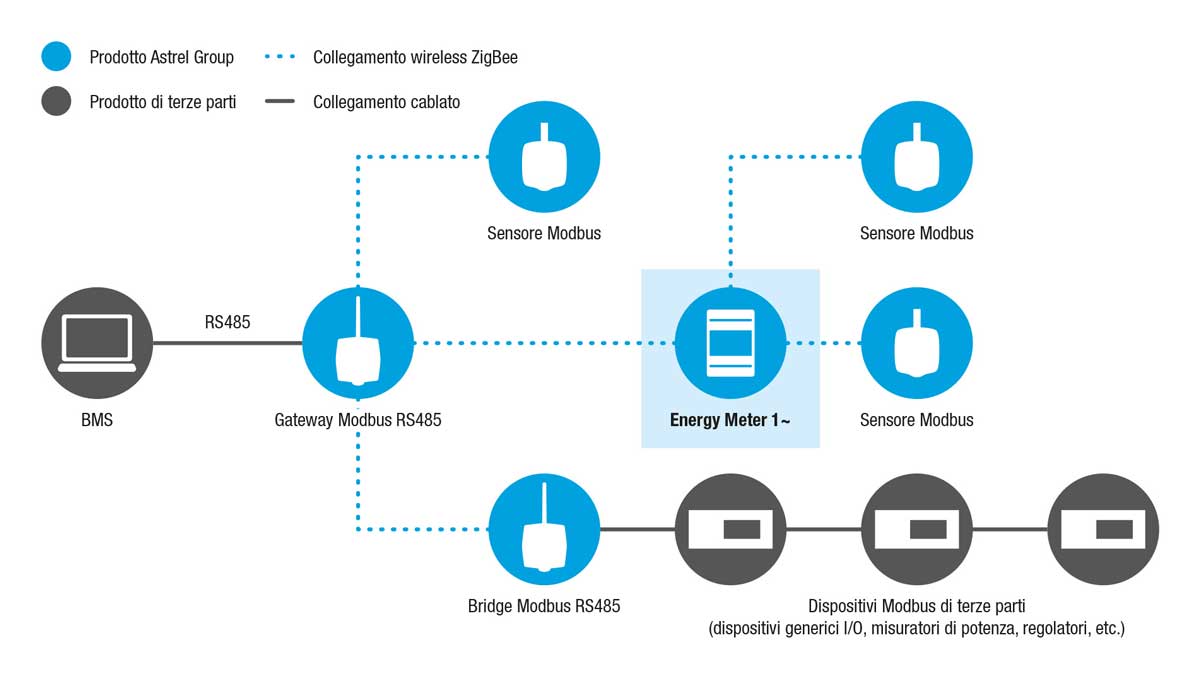

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
ZR-HM.D-xx ZR-HM.D-M Energy Meter 1~ per una linea monofase fino a 15 kW – Modbus
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
Antenna Antenna interna con guadagno: 0 dB
Portata radio: 50 m outdoor; 20 m indoor
Alimentazione 90 ÷ 250 Vac; 1 W; 50 ÷ 60 Hz
Corrente max 15 kW
Visualizzazioni di stato 1x LED di segnalazione
Tempo di campionamento / trasmissione dati 20 secondi (default)
Misure Potenza attiva bidirezionale [W]
Energia bidirezionale [Wh]
Connessioni Morsetti a vite (passo 5,08 mm)
Ingressi Ingresso per misurazione con TA
Uscite digitali Relè ausiliario 230 Vac 10A max (puramente resistivo)
Trasformatore amperometrico (incluso) 100 / 33 mA; diametro interno 15 mm
Montaggio Barra DIN
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP20
Isolamento Classe II
Conformità Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61326-1; EN 61010-1; EN 62479
Dimensioni (L x H x P) 53,5 x 110 x 62 mm
Peso 155 g

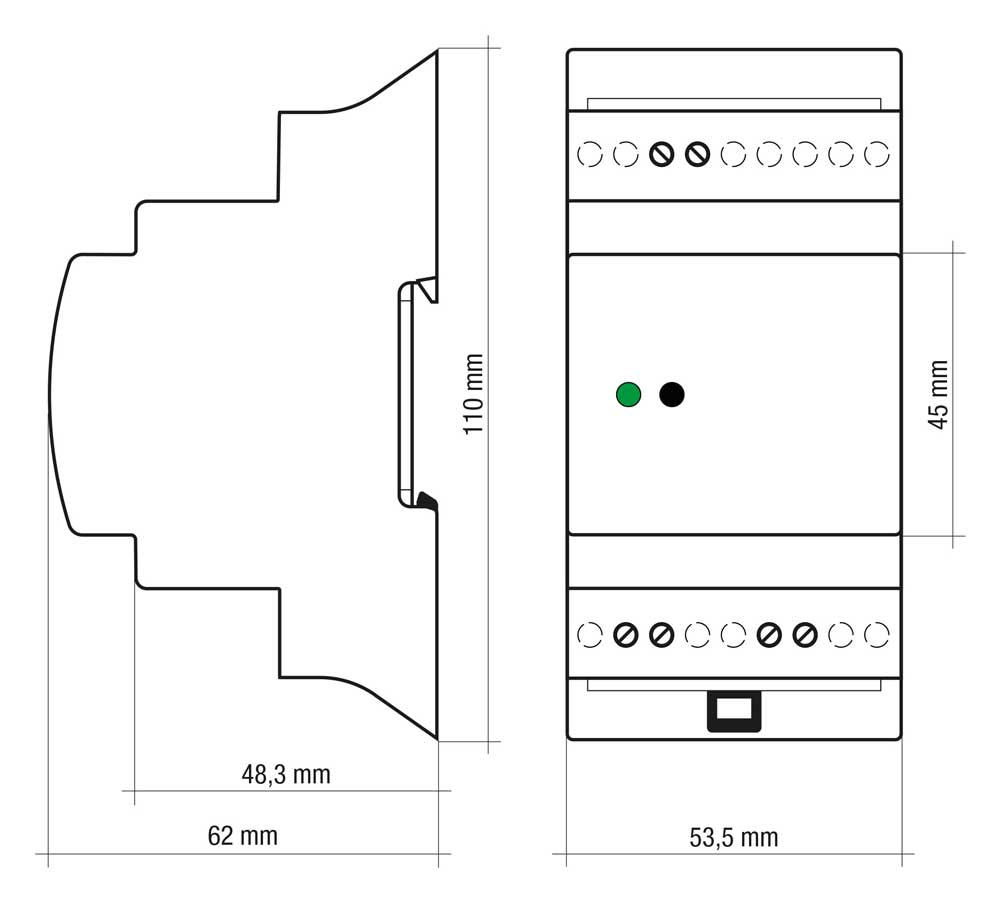

Disegni meccanici
