Energy Meter 3~ / 6~ ZigBee Modbus Stampa scheda

Misuratori di potenza bidirezionale per il monitoraggio di una line trifase / tre linee monofasi o due linee trifase / sei linee monofasi, da inserire in una rete di dispositivi wireless ZigBee.
Caratteristiche tecniche principali
  • Misuratore di potenza ed energia wireless ZigBee
  • Monitoraggio di una linea trifase o tre linee monofase (ZR-HM3-xx-EM)
  • Monitoraggio di due linee trifase o sei linee monofase (ZR-HM6-xx-EM)
  • Registro contabilizzazione Energia Attiva / Reattiva monodirezionale
  • Misura istantanea della potenza attiva e reattiva bidirezionale
  • Trasformatori amperometrici per correnti da 50 A, 100 A o 200 A max inclusi
  • Funzione di router all’interno della rete wireless ZigBee
  • Antenna esterna
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Misuratore di energia wireless per rilevare i consumi elettrici in applicazioni civili, industriali e terziario. L’acquisizione dei dati avviene tramite trasformatori amperometrici apribili (TA).

Il dispositivo rileva tensione, corrente, potenza istantanea e consumi di energia.

Grazie all’alimentazione continua, il dispositivo può fungere da ripetitore di segnale ZigBee e da dispositivo genitore per sensori alimentati a batteria.

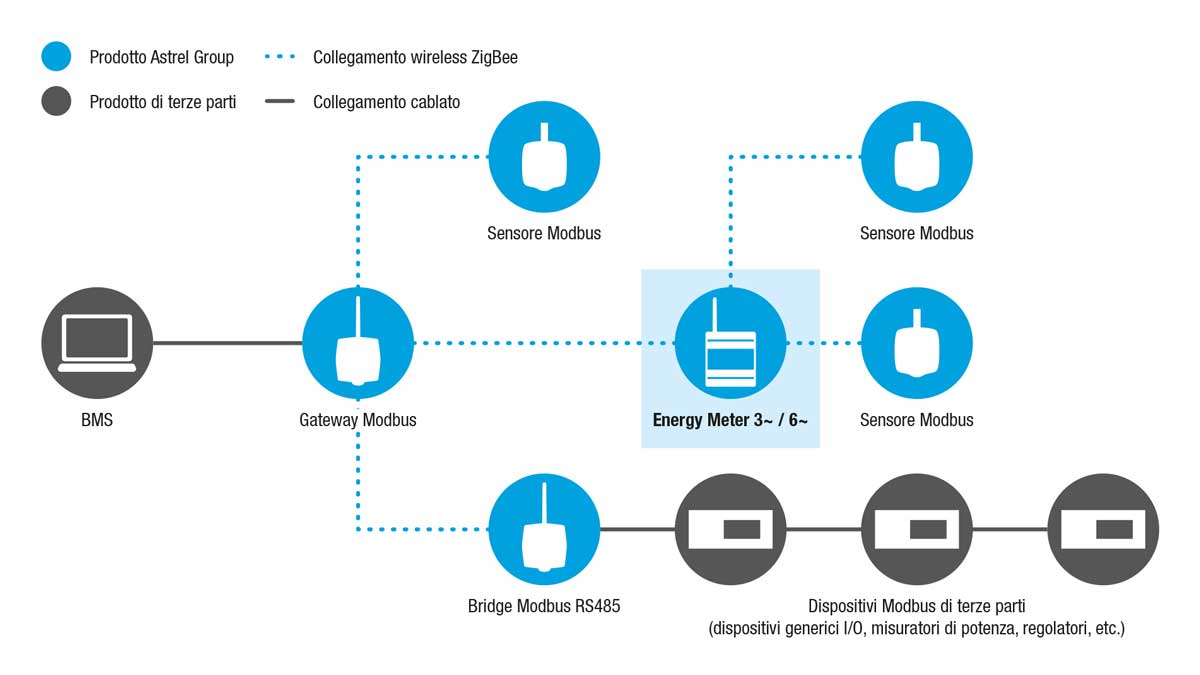

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
ZR-HM3-xx-xx-01 ZR-HM3-50-EM
ZR-HM3-100-EM
ZR-HM3-200-EM
Energy Meter 3~ per 1 linea trifase o 3 linee monofase, 50 A
Energy Meter 3~ per 1 linea trifase o 3 linee monofase, 100 A
Energy Meter 3~ per 1 linea trifase o 3 linee monofase, 200 A

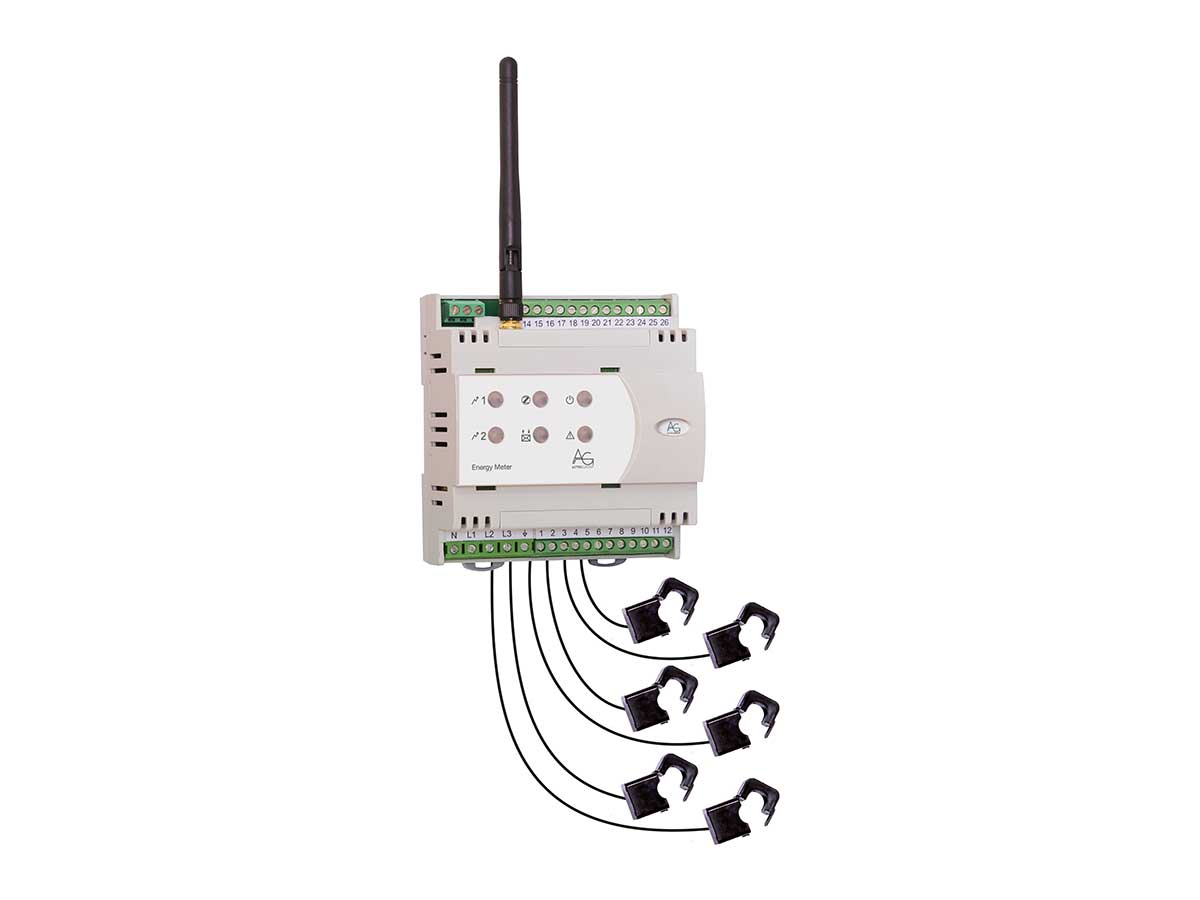

ZR-HM6-xx-xx-01 ZR-HM6-50-EM
ZR-HM6-100-EM
ZR-HM6-200-EM
Energy Meter 6~ per 2 linee trifase o 6 linee monofase, 50 A
Energy Meter 6~ per 2 linee trifase o 6 linee monofase, 100 A
Energy Meter 6~ per 2 linee trifase o 6 linee monofase, 200 A
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 10 mW (10 dBm)
Sensibilità di ricezione: 103 dBm
Antenna Antenna esterna con guadagno: 5 dB
Portata radio: 50 m outdoor; 20 m indoor
Connettore antenna Connettore RP-SMA
Alimentazione 230 Vac 1.5 W 50 ÷ 60 Hz
Corrente max misurata ZR-HMx-50-EM: 50 A max per fase
ZR-HMx-100-EM: 100 A max per fase
ZR-HMx-200-EM: 200 A max per fase
Visualizzazioni di stato 6x LED di segnalazione
Misure Tensione (V), Corrente (A), PowerFactor,
Potenza attiva bidirezionale [W], Potenza reattiva [VAr], Potenza apparente [VA], Energia attiva [Wh], Energia Reattiva [VArh]
Connessioni Morsetti a vite (passo 5,08 mm)
Ingressi 2x ingressi non isolati per contatto pulito
Corrente di chiusura 0.01 mA. Utilizzare contatti autopulenti
ZR-HM3-XX-EM: 3x ingressi per misurazione con TA
ZR-HM6-XX-EM: 6x ingressi per misurazione con TA
Uscite digitali 1x Relè ausiliario 230 Vac 10A max (puramente resistivo)
Trasformatori Amperometrici ZR-HMx-50-EM: 50 A max; diametro 15 mm
ZR-HMx-100-EM: 100 A max diametro 15 mm
ZR-HMx-200-EM: 200 A max diametro 25 mm
Montaggio Barra DIN
Parametri ambientali Condizioni di utilizzo: -0 ÷ +50 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP20
Isolamento Classe II
Conformità Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61326-1; EN 61010-1; EN 62479
Dimensioni (L x H x P) 105 x 110 x 60 mm
Peso 330 g

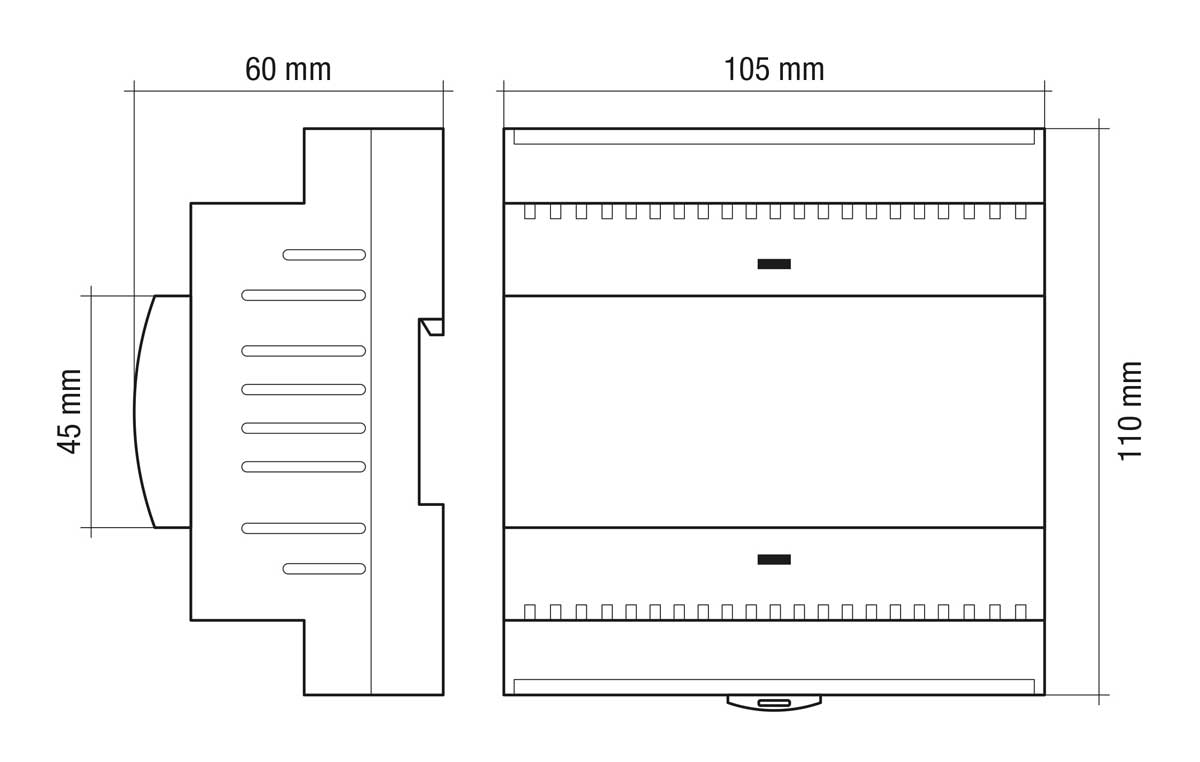

Disegni meccanici
