Gateway ZigBee RS485 Stampa scheda

Gateway di collegamento fra una rete di dispositivi wireless ZigBee e reti RS485 Modbus collegata a un PC / supervisore SCADA con protocollo Modbus.
Caratteristiche tecniche principali
  • Convertitore di protocollo da Modbus/RTU 485 a ZigBee Modbus
  • Funzione coordinamento all’interno di una rete ZigBee
  • Memorizzazione locale dei dati acquisiti dai sensori a batteria
  • Funzione master nella trasmissione al PC / supervisore SCADA dei dati acquisiti dai nodi ZigBee
  • Interfaccia standard Modbus RS485
  • Antenna esterna (intercambiabile) per massima resa
Applicazioni
  • Sistemi di Monitoraggio ed efficientamento energetico (Building Energy Management Systems)
  • Sistemi di building automation e controllo industriale
Descrizione

I Gateway sono generalmente utilizzati per veicolare dati provenienti da sensori per il monitoraggio di parametri ambientali e consumi, oltre che per l’azionamento di dispositivi elettrici e/o sistemi di segnalazione.

Essi collegano la rete wireless a basso consumo dei dispositivi ZigBee (composta da sensori, attuatori, contaimpulsi, etc.) con una rete cablata con protocollo Modbus RS485.

I Gateway permettono inoltre di acquisire i dati ricevuti dai nodi della rete in modo asincrono e di inviarli direttamente al supervisore con la massima efficienza di trasmissione.

I Gateway con protocollo Modbus garantiscono una semplice integrazione dei dispositivi wireless ZigBee in sistemi di terze parti per progetti efficientamento, risparmio energetico ed automazione in ambienti civili, commerciali ed industriali.

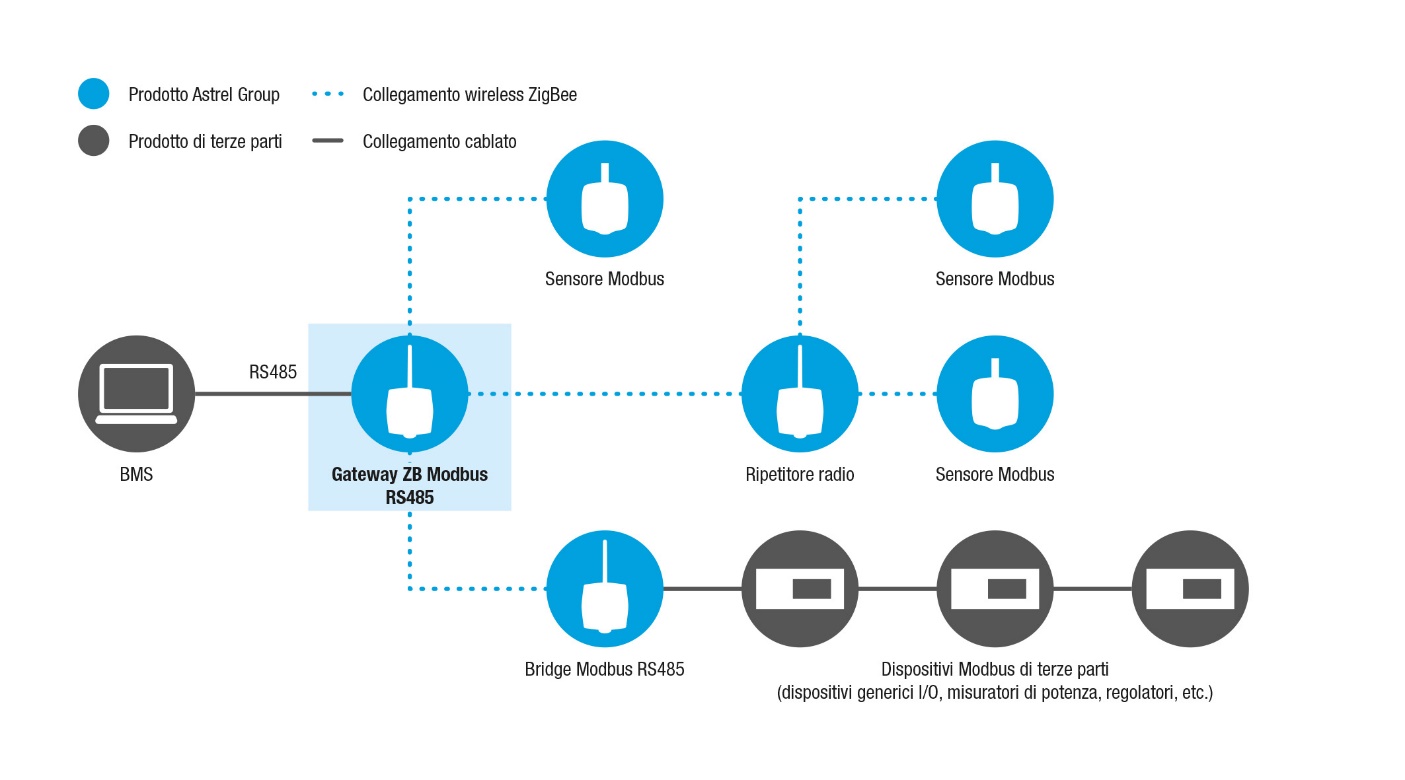

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione

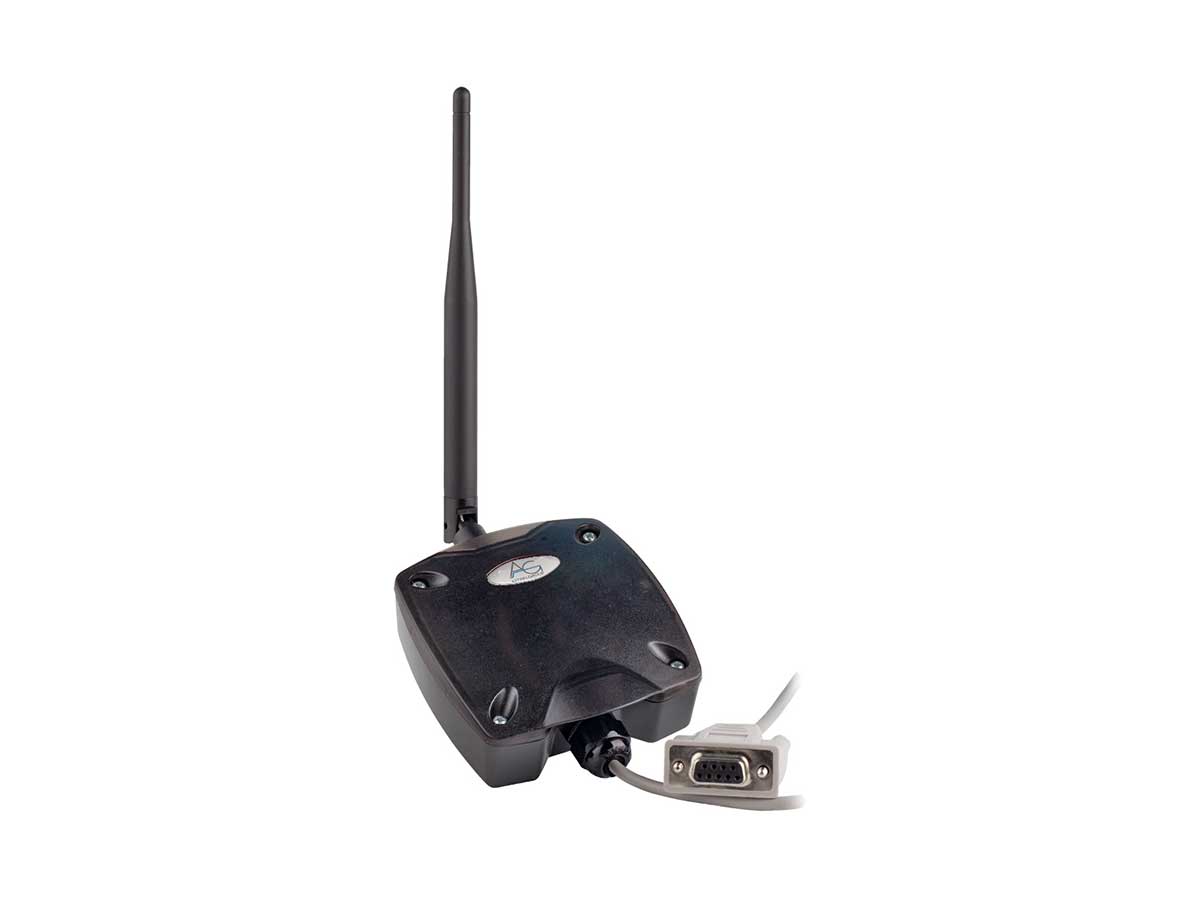

ZC-GWP485-EM ZC-GWP485-EM Gateway RS485 Modbus; alimentazione 12 ÷ 24 Vdc; spina esterna standard italiano
ZC-GWP485-EM ZC-GWP485-EMUK Gateway RS485 Modbus; alimentazione 230 Vac; spina esterna standard UK
ZC-GWP485D-EM-01 ZC-GWP485D-EM Gateway RS485 Modbus per barra DIN; alimentazione 230 Vac
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 1 mW (0 dBm)
Sensibilità di ricezione: -92 dBm
Antenna Esterna con guadagno 5.5 dB
Portata radio: max 70 m outdoor
Connettore antenna SMA-RP
Alimentazione ZC-GW-P485-EMxx: 12 ÷ 24 Vdc; 100 mA; 12 ÷ 15 Vac; 50 ÷ 60 Hz; 2.4 VA
ZC-GW-P485D-EM: 85-250 Vac; 50 ÷ 60 Hz
Visualizzazioni di stato 3x LED di segnalazione
Connessioni ZC-GW-P485-EMxx: Morsetti a estrazione (passo 3.81 mm)
ZC-GW-P485D-EM: Morsetti a vite
Montaggio ZC-GW-P485-EMxx: a muro con viti
ZC-GW-P485D-EM: predisposizione per guida DIN
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione ZC-GW-P485-EMxx: IP51
ZC-GW-P485D-EM: IP30
Isolamento Classe II
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-1; EN 61000-6-3; EN 60950-1; EN62311
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) ZC-GW-P485-EMxx: 94 x 118 x 35 mm
ZC-GW-P485D-EM: 72 x 110 x 60 mm
Peso ZC-GW-P485-EMxx: 125 g
ZC-GW-P485D-EM: 165 g
Disegni meccanici

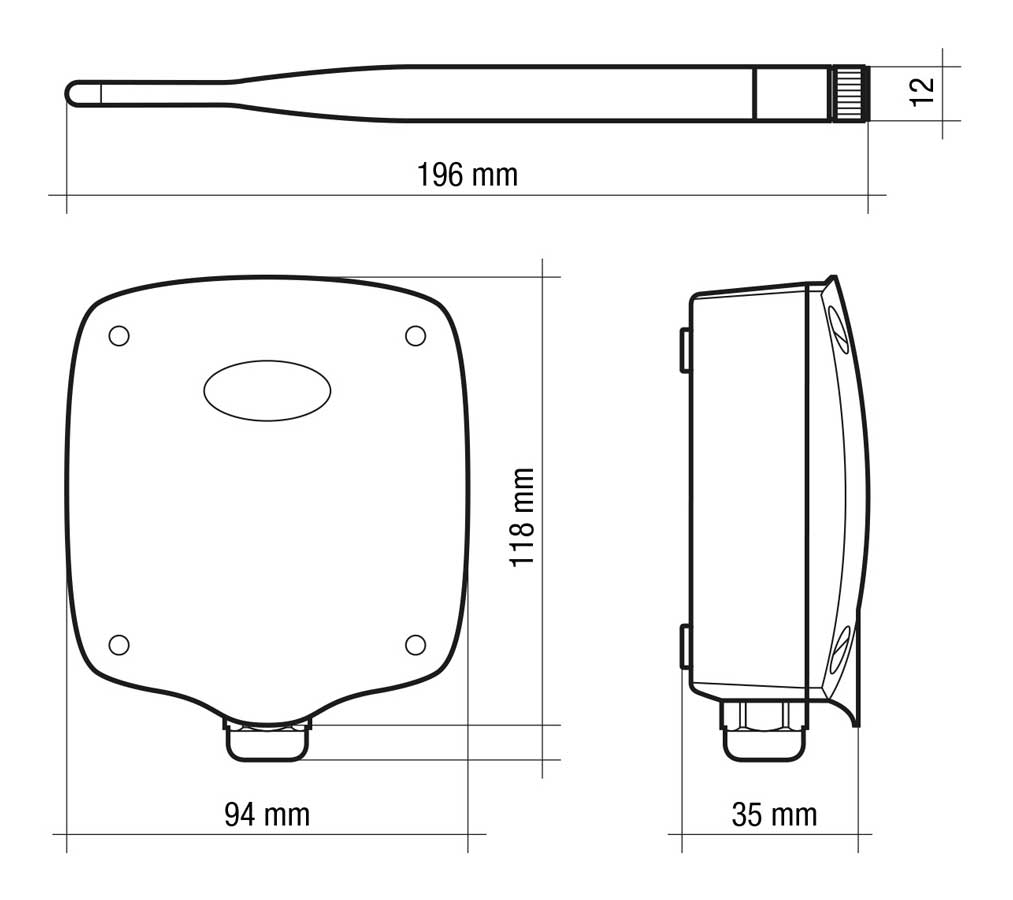

ZC-GW-P485-EMxx

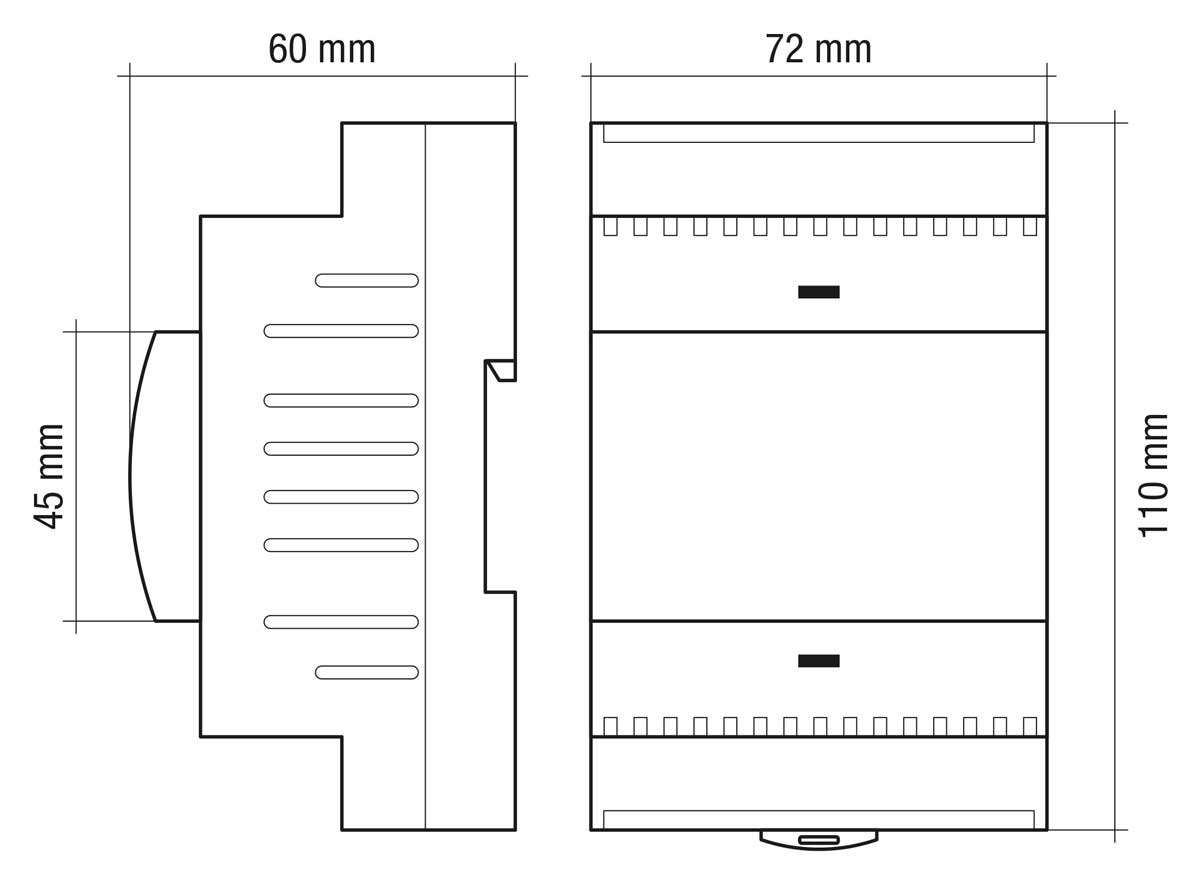

ZC-GW-P485D-EM
