HB08 – Controllo elettronico per stufe aria e hydro Stampa scheda

Scheda di controllo per stufe a pellet aria e hydro base, con controllo intelligente della combustione.
Caratteristiche tecniche principali
  • Sensore portata aria on-board
  • Fino a 4 uscite TRIAC
  • Fino a 2 uscite relè
  • Fino a 2 ingressi sicurezze/allarmi
  • Fino a 7 ingressi
  • Disgiuntore per blocco coclea in caso di guasto
  • Memoria 2.5 MB
  • Protocollo comunicazione Modbus
Applicazioni
  • Stufe aria fino a 2 ventilatori ambiente
  • Stufe hydro base
Pannelli di comando compatibili
  • HD04-3D Touch; HD04-3D Quick Touch
  • HD04-3D
  • Telecomando IR
Accessori compatibili
  • WiFire
  • Sensore livello pellet
Descrizione

HB08 è una gamma di controllori elettronici compatti per la gestione di stufe a pellet aria, aria canalizzata (fino a 2 ventilatori) e stufe hydro “base”, con controllo automatico qualità del pellet. Tutti i controllori della linea HB08 sono predisposti per il controllo da remoto, anche da App, grazie ad accessori dedicati.

Tabella comparativa
PFHPCP930012 PFHPCP930006 PFHPCP930014
Uscite TRIAC 3 3 4
Uscite relè 1 2 1
Ingressi analogici 4 5 6
Ingressi digitali 3 3 3
Ingressi optoisolati 2 2 2
Modelli disponibili
Immagine Codice Descrizione

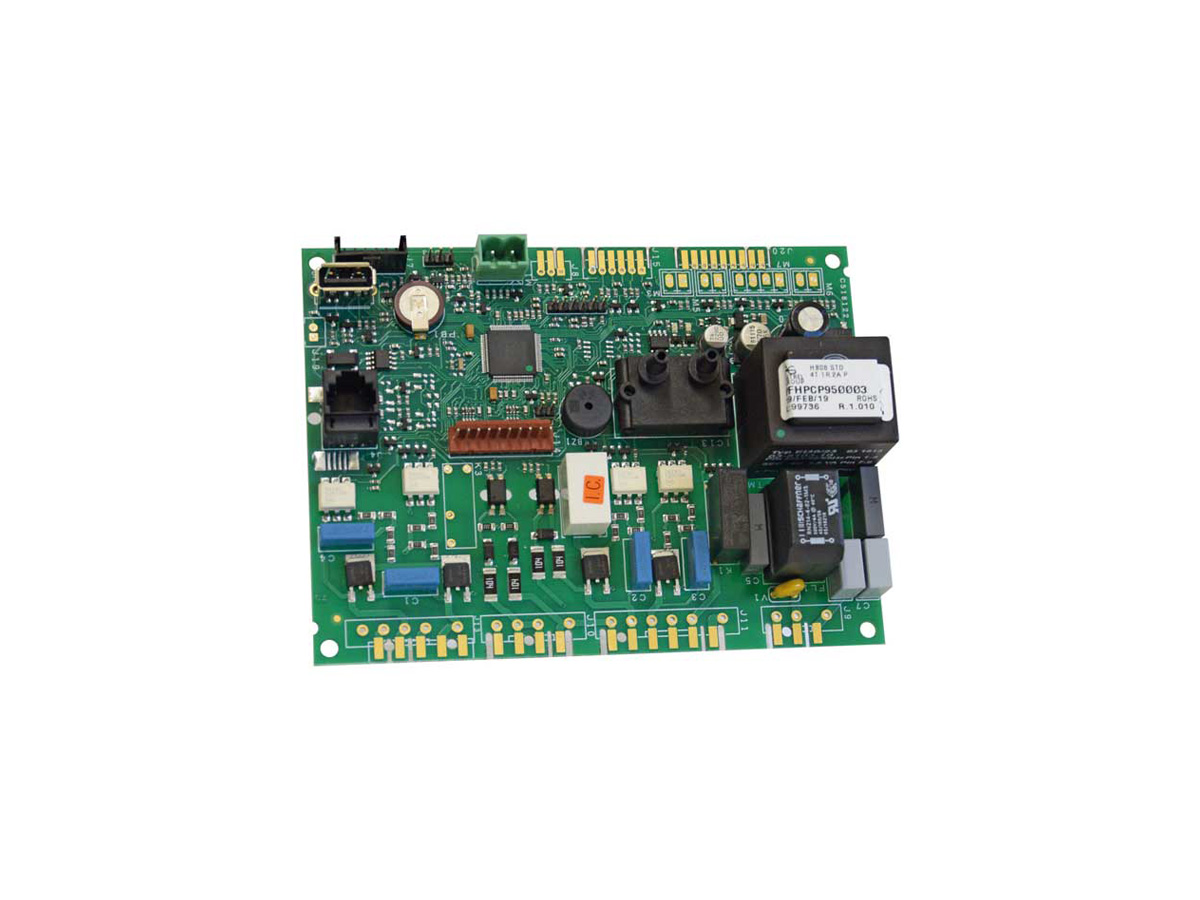

PFHPCP930xx-HB08 PFHPCP930012* Scheda elettronica HB08
3 Triac; 1 relè; 2 allarmi; protezione coclea
PFHPCP930xx-HB08 PFHPCP930006* Scheda elettronica HB08
3 Triac; 2 relè; 2 allarmi; protezione coclea
PFHPCP930xx-HB08 PFHPCP930014* Scheda elettronica HB08
4 Triac; 1 relè; 2 allarmi; protezione coclea

* Nota: prodotto destinato a costruttori, personalizzabile su richiesta in base al modello di stufa. Quantità soggette a MOQ.

Specifiche tecniche
Alimentazione 230 Vac / 50 Hz ±10% Ingressi digitali (termostato esterno / etc.)
Uscite TRIAC controllate a taglio di fase max 300 W Buzzer
Uscite relè on/off max 600 W Disgiuntore alimentazione motoriduttore coclea
Sensore hall motore fumi Orologio RTC (calendario perpetuo)
Sensore hall motoriduttore coclea 24 lingue pannello utente
Sensore di portata aria Porta USB2 per programmazione
Ingressi optoisolati (sicurezze / allarmi) Porta di comunicazione seriale TTL (WiFire, H-Test, collaudo ecc.)
Ingressi analogici (sonde temperatura ambiente / acqua) Porta I2C (connessione display)
Ingressi digitali (pellet / etc.) Porta SPI (connessione radio)
Ingresso termocoppia fumi J/K Dimensioni (L x H x P): 145 x 105 x 35 mm
Ingressi digitali (termostato esterno / etc.)
