Ripetitori radio ZigBee Modbus e HA Stampa scheda

Ripetitori di segnale radio per estendere la copertura della rete ZigBee
Caratteristiche tecniche principali
  • Funzionalità di routing
  • Antenna esterna
Protocolli disponibili
  • Modbus
  • Home Automation
Applicazioni
  • Sistemi di home & building automation
  • Monitoraggio ed efficientamento energetico
Descrizione

Ripetitore radio ZigBee per estendere la portata radio dei dispositivi wireless in caso di collegamento scarso o assente a causa di ostacoli o lunghe distanze.

Grazie all’alimentazione continua, il dispositivo può fungere da dispositivo genitore per sensori alimentati a batteria.

Non ha bisogno di altre connessioni se non quella di alimentazione.

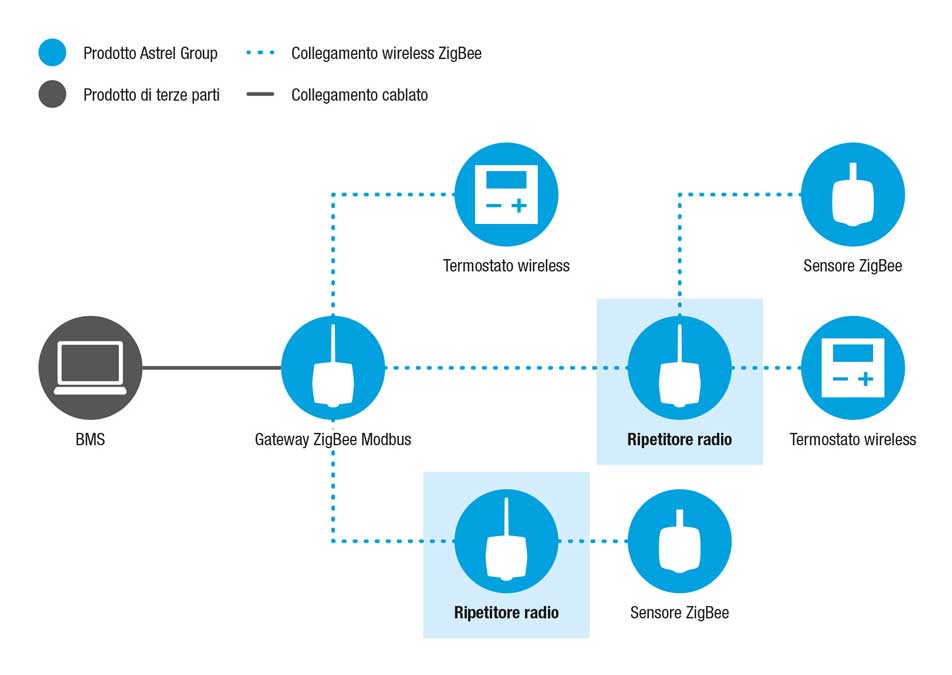

Schema di collegamento versione Modbus

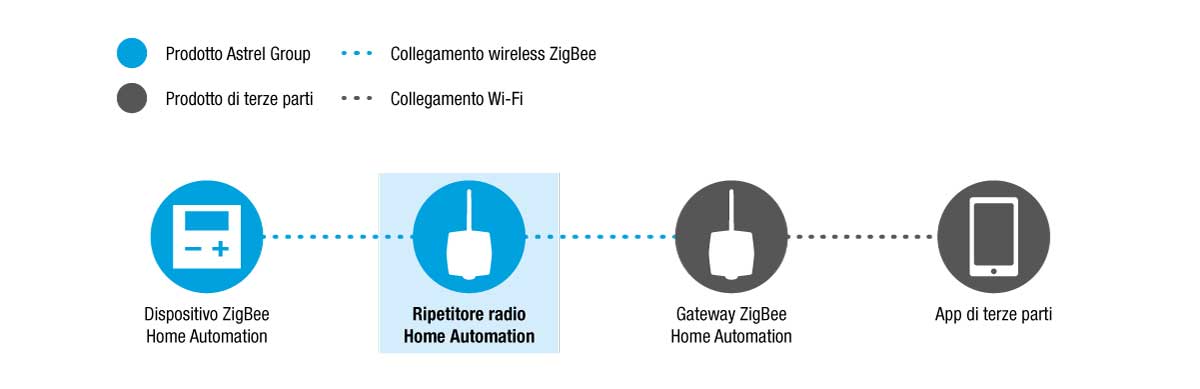

Schema di collegamento versione Home Automation
Modelli disponibili
Immagine Codice Descrizione
ZR-REP-E230x ZR-REP-E230M Ripetitore radio ZigBee – Modbus
ZR-REP-E230x ZR-REP-E230HA Ripetitore radio ZigBee – Home Automation
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
Modbus / RTU
Home Automation 1.2
Caratteristiche radio 2405 MHz ÷ 2480 MHz
Modulazione DSSS
Potenza nominale di trasmissione: +10 dBm
Sensibilità di ricezione: -92 dBm
Antenna Antenna esterna con guadagno: 5 dB
Portata radio: 100 m outdoor; 30 m indoor
Connettore antenna Connettore antenna RP-SMA
Alimentazione 90 ÷ 250 Vac; 50 ÷ 60 Hz
Visualizzazioni di stato 3x LED di segnalazione
Connessioni Spina standard IT con cavo 2 m
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP51
Isolamento Classe II
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 98 x 120 x 40 mm (senza antenna)
Peso 260 g

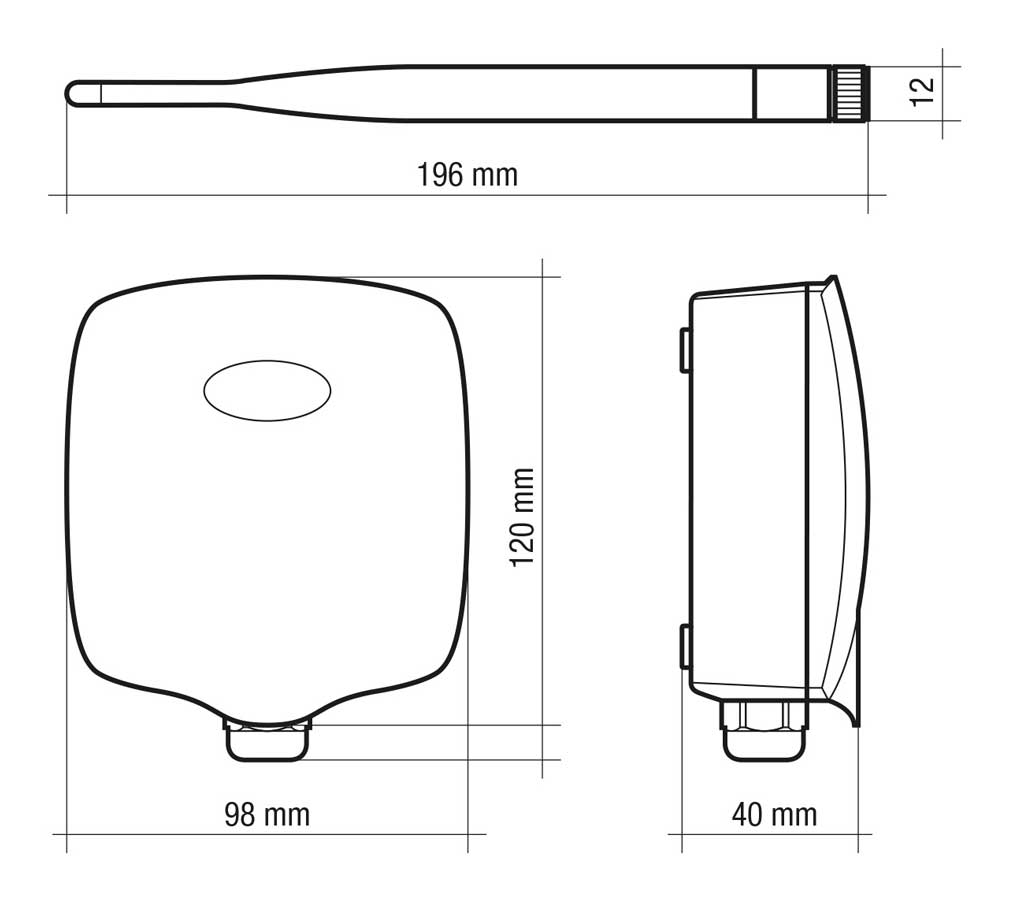

Disegni meccanici
