Sensore di CO2 Stampa scheda

Sensore wireless ZigBee Modbus a batteria per misurare la concentrazione di anidride carbonica
Caratteristiche tecniche principali
  • Misurazione lunghezza d’onda doppia NDIR
  • Autocalibrazione
  • Stabilità e precisione a lungo termine
  • Intervalli di tempo di campionamento e trasmissione dati al Gateway personalizzabili, per aumentare la durata della batteria
  • Range di misura personalizzabili per la registrazione di condizioni di allarme a livello firmware: i valori impostati possono essere elaborati dal supervisore per generare allarmi e/o notifiche (es. per la verifica dell’apertura/chiusura di porte, finestre, etc.)
  • Montaggio a muro
  • Antenna interna
Applicazioni
  • Edifici pubblici e/o privati di grandi dimensioni per:
    – ottimizzare la ventilazione in ambienti chiusi e/o in cui c’è affluenza discontinua di persone (es. musei, scuole, ospedali, etc.)
    – verificare che la concentrazione di anidride carbonica negli ambienti non sia tale da limitare la capacità di attenzione delle persone
    – verificare che la concentrazione negli ambienti non sia nociva per le persone
  • Serre, per favorire lo sviluppo delle piante
Descrizione

Sensori wireless ZigBee, alimentati a batteria, per misurare la concentrazione di anidride carbonica nell’aria. Inseriti in una rete wireless, essi inviano con cadenza regolare i dati rilevati ad un Gateway della rete ZigBee.

Questi dispositivi possono essere collegati a sistemi di ventilazione ambientale per garantire una qualità dell’aria ottimale. Si applicano a sistemi per il controllo ambientale, sistemi di ventilazione interna, ventilazione meccanica controllata, aria condizionata.

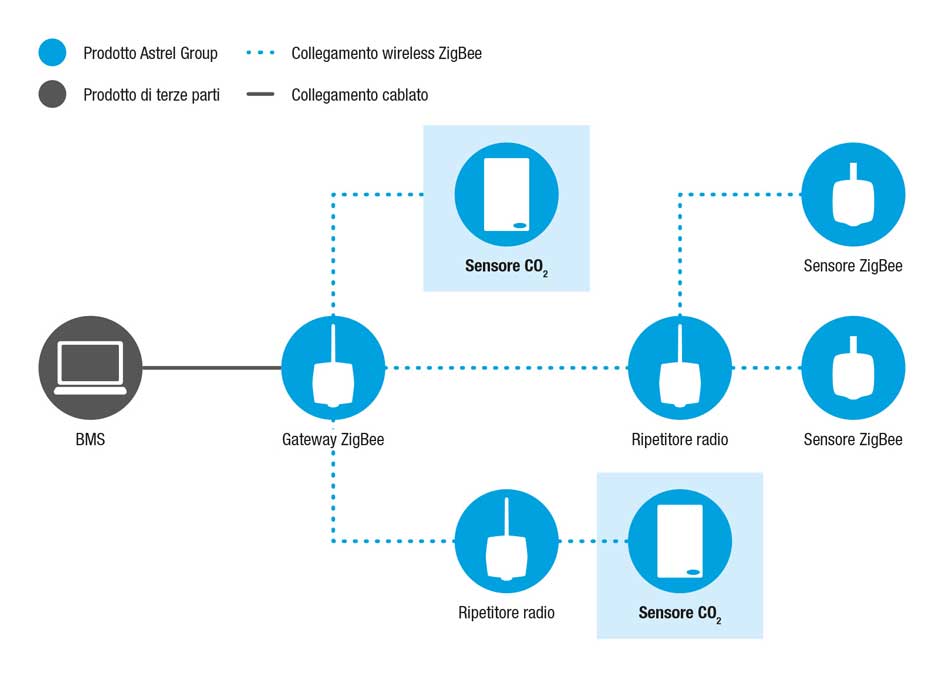

Schema di collegamento
Modelli disponibili

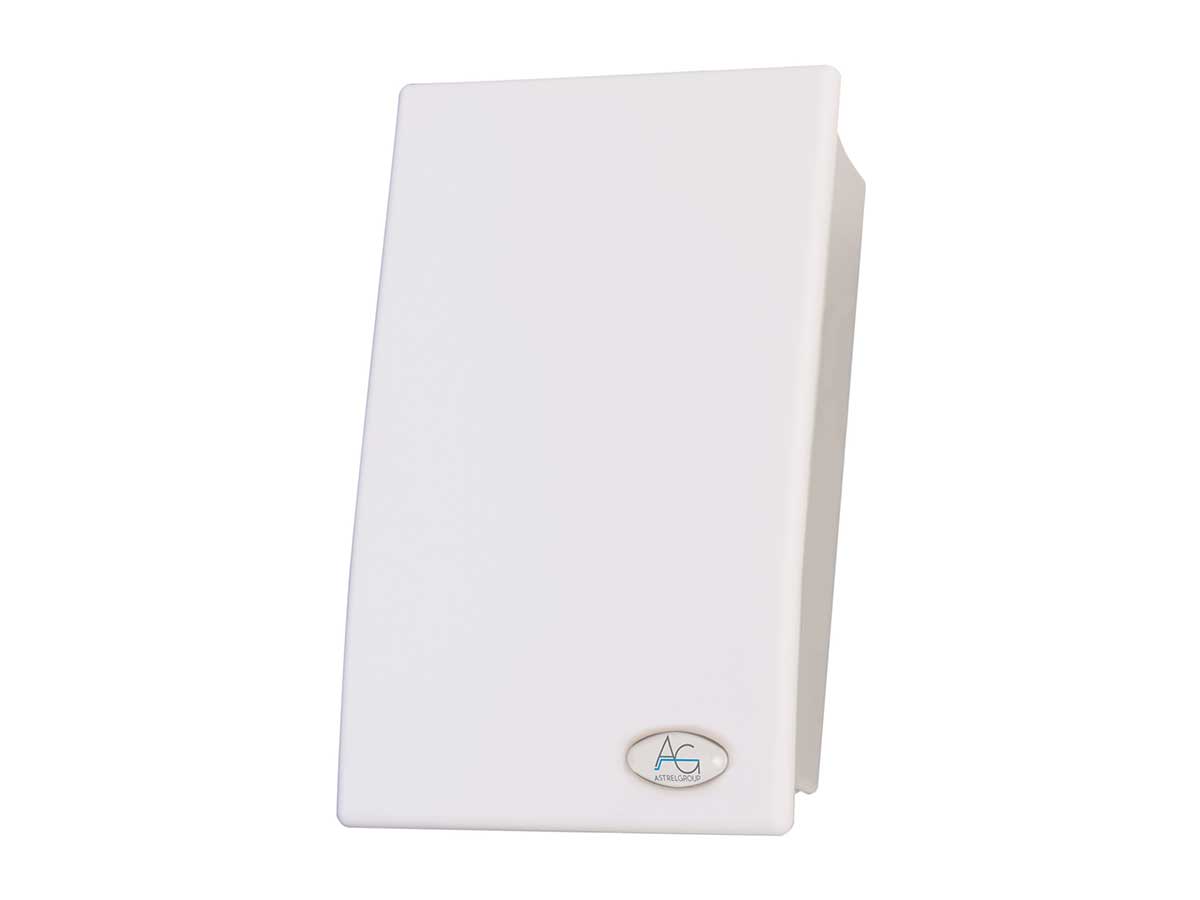

Immagine Codice Descrizione
ZED-CO2-xx ZED-CO2-M Sensore di anidride carbonica – Modbus
Specifiche tecniche
Caratteristiche generali Chip Ember EM357
Compatibile IEEE 802.15.4
Stack EmberZnet 4.7.3 (ZigBee PRO)
ZED-CO2-M: Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza trasmissione nominale: 2 mW (3 dBm)
Sensibilità di ricezione: 103 dBm
Antenna Interna con guadagno 0 dB
Portata radio: max 30 m outdoor
Alimentazione Batteria (4x) AA
Durata batteria: 1 anno con tx > 15 min
Visualizzazioni di stato 4x LED di segnalazione
Tempo di campionamento 15 min default
Sensori utilizzati EE893-05C2
Misure Lunghezza d’onda doppia NDIR
Range di misure 0~2,000 ppm (0~5,000 ppm, 0~10,000 ppm opzionale)
Precisione ± (4% FS +3% Reading)
Misurazione intervalli di tempo: 1.5 s
Montaggio A muro con viti
Parametri ambientali Temperatura operativa: 0 ÷ +50 °C; <80% U.R. n. c.
Temperatura di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP30
Isolamento Classe III
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 85 x 37 x 30 mm
Peso 215 g

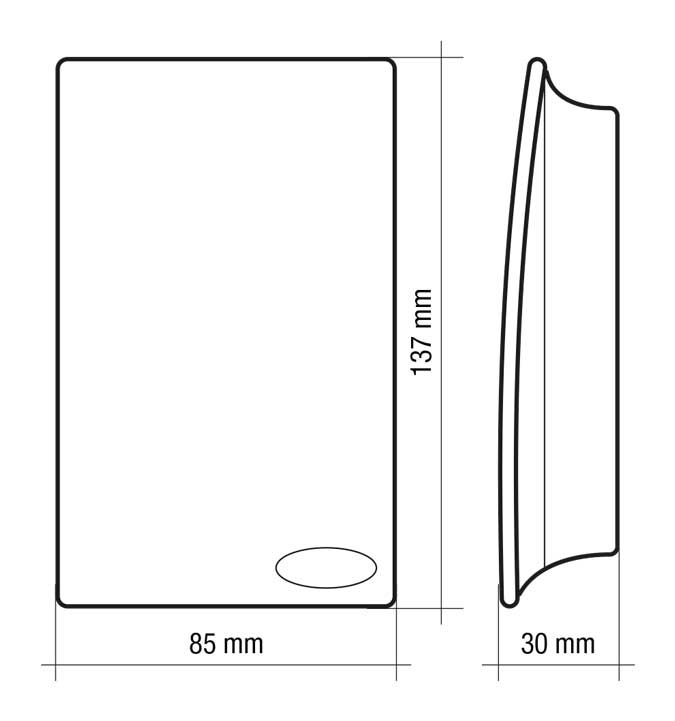

Disegni meccanici
