Smart Switch Modbus e HA Stampa scheda

Dispositivi wireless ZigBee da muro con misuratore di potenza, contatore di energia integrato per azionamento carichi elettrici.
Caratteristiche tecniche principali
  • Relè di potenza con misuratore di energia integrato
  • Potenza max: 13 A @ 230 Vac
  • Funzione di router all’interno della rete wireless ZigBee
  • Funzione stand-by killer
  • Funzione “override”
  • Montaggio a muro
Protocolli disponibili
  • Modbus
  • Home Automation
Descrizione

Le prese wireless da muro Smart Switch possono essere facilmente utilizzate in sistemi di home & building automation per programmare l’azionamento di carichi elettrici e misurarne i consumi di energia. I dati rilevati vengono inviati ad un Gateway della rete wireless ZigBee.

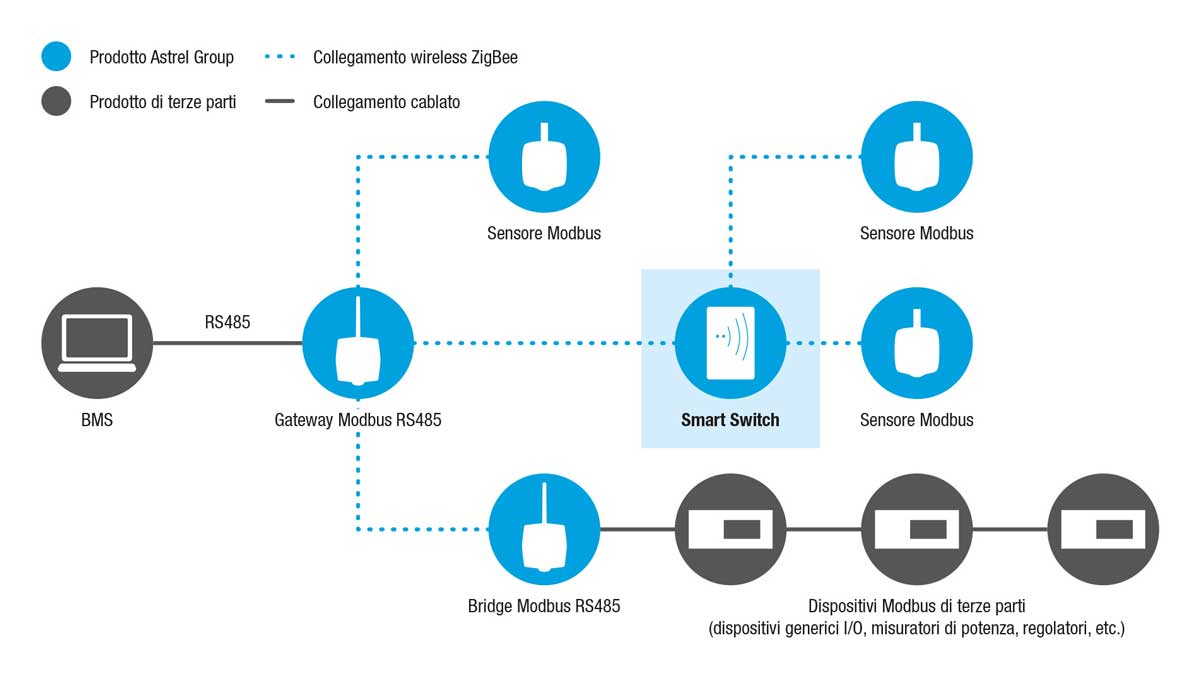

Schema di collegamento versione Modbus

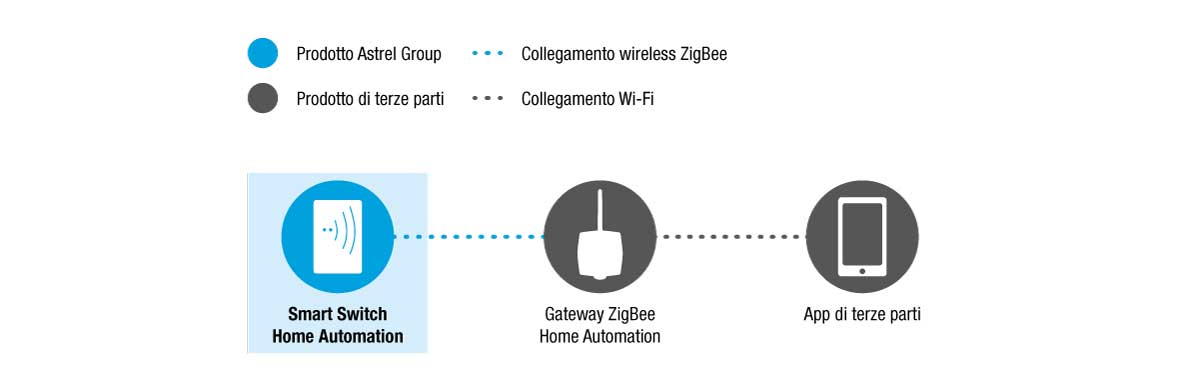

Schema di collegamento versione Home Automation
Modelli disponibili

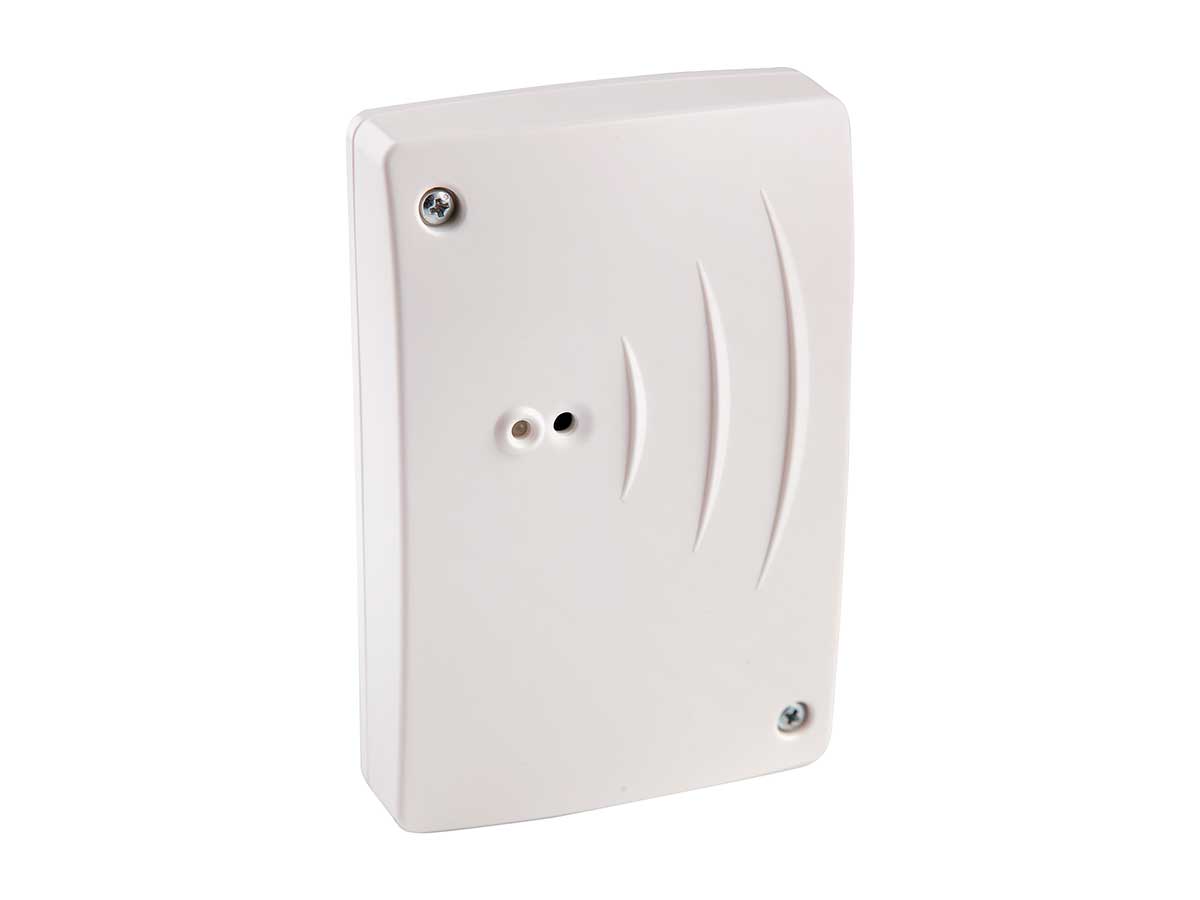

Immagine Codice Descrizione
ZR-SWITCH-xx ZR-SWITCH-M
ZR-SWITCH-HA
Attuatore wireless ZigBee da muro – Modbus
Attuatore wireless ZigBee da muro – Home Automation
Specifiche tecniche
Caratteristiche generali Chip Ember EM3587
Compatibile IEEE 802.15.4
Stack EmberZnet 5.3.1 (ZigBee PRO)
ZR-SWITCH-M: Modbus / RTU
ZR-SWITCH-HA: Home Automation 1.2
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
Antenna Antenna interna con guadagno: 0 dB
Portata radio: 30 m outdoor; 15 m indoor
Alimentazione 90 ÷ 240 Vac; 1 W; 50 ÷ 60 Hz
Potenza Corrente max 13 A; carico elettrico da 3.0 kW (puramente resistivo)
Visualizzazioni di stato 1x LED di segnalazione
Tempo di campionamento / trasmissione dati 20 secondi (default)
Misure Potenza attiva [W]
Energia Attiva consumata [Wh]
Uscite Morsettiera per la gestione del carico
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -0 ÷ +50 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP30
Isolamento Classe I
Conformità Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60669-2-1; EN 62479
Dimensioni (L x H x P) 76 x 116 x 25 mm
Peso 130 g

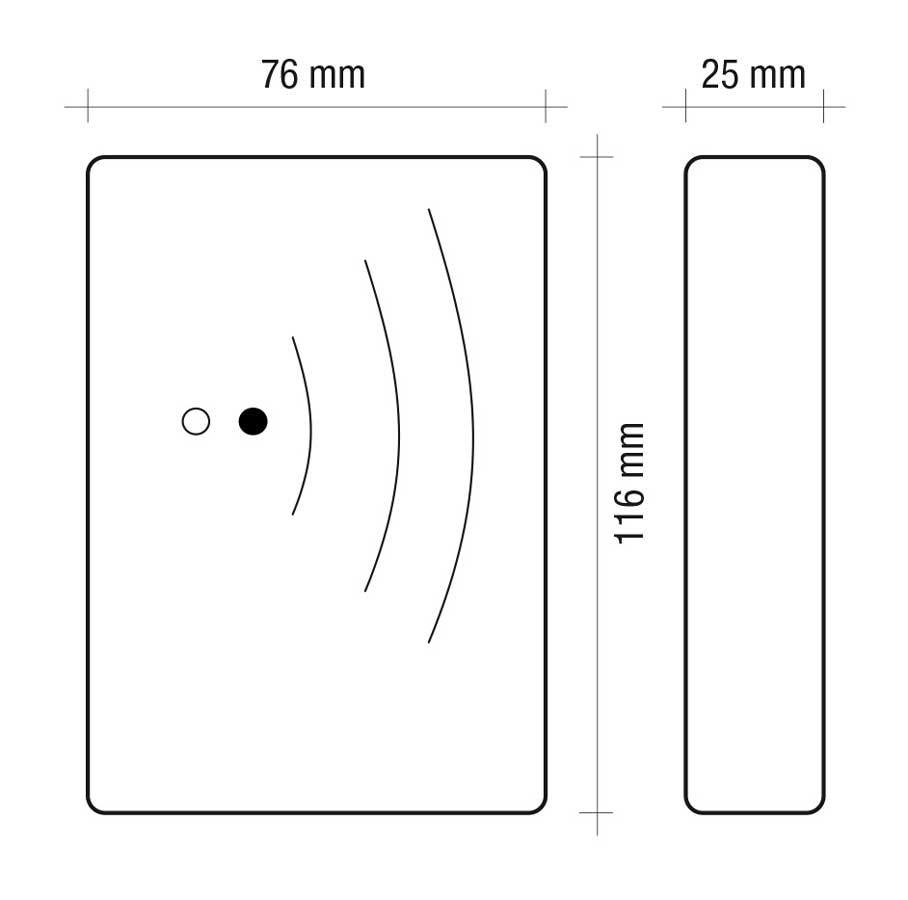

Disegni meccanici
