TID – Modulo ZigBee Modbus Stampa scheda

Sensore con ingressi digitali e ingressi per sonde di temperatura NTC
Caratteristiche tecniche principali
  • 2 ingressi digitali
  • 2 ingressi per sonda NTC (sonda non inclusa)
  • Intervalli di tempo di campionamento e trasmissione dati al Gateway personalizzabili, per aumentare la durata della batteria
  • Range di misura personalizzabili per la registrazione di condizioni di allarme: i valori impostati possono essere elaborati dal supervisore per generare allarmi (es. per la verifica dell’apertura/chiusura di porte, finestre, etc.)
  • Antenna interna
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Dispositivi per rilevare lo stato di due uscite digitali ON/OFF e la temperatura tramite sensori NTC. Inseriti in una rete wireless, essi inviano con cadenza regolare i dati rilevati ad un Gateway della rete ZigBee. Indipendentemente dal tempo di campionamento, tutti i cambi di stato degli ingressi digitali vengono inviati al Gateway.

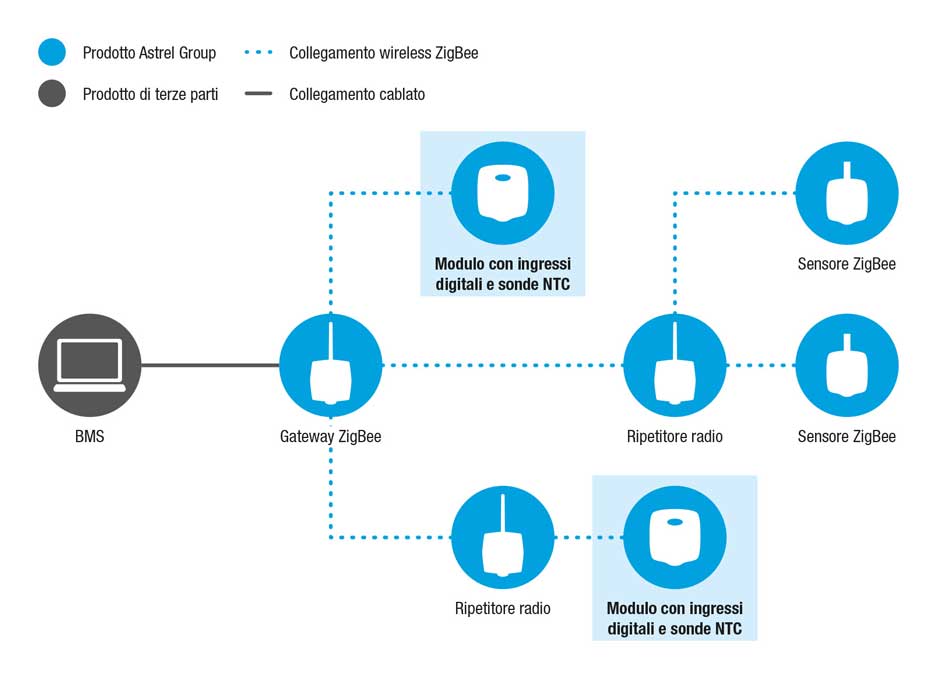

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione

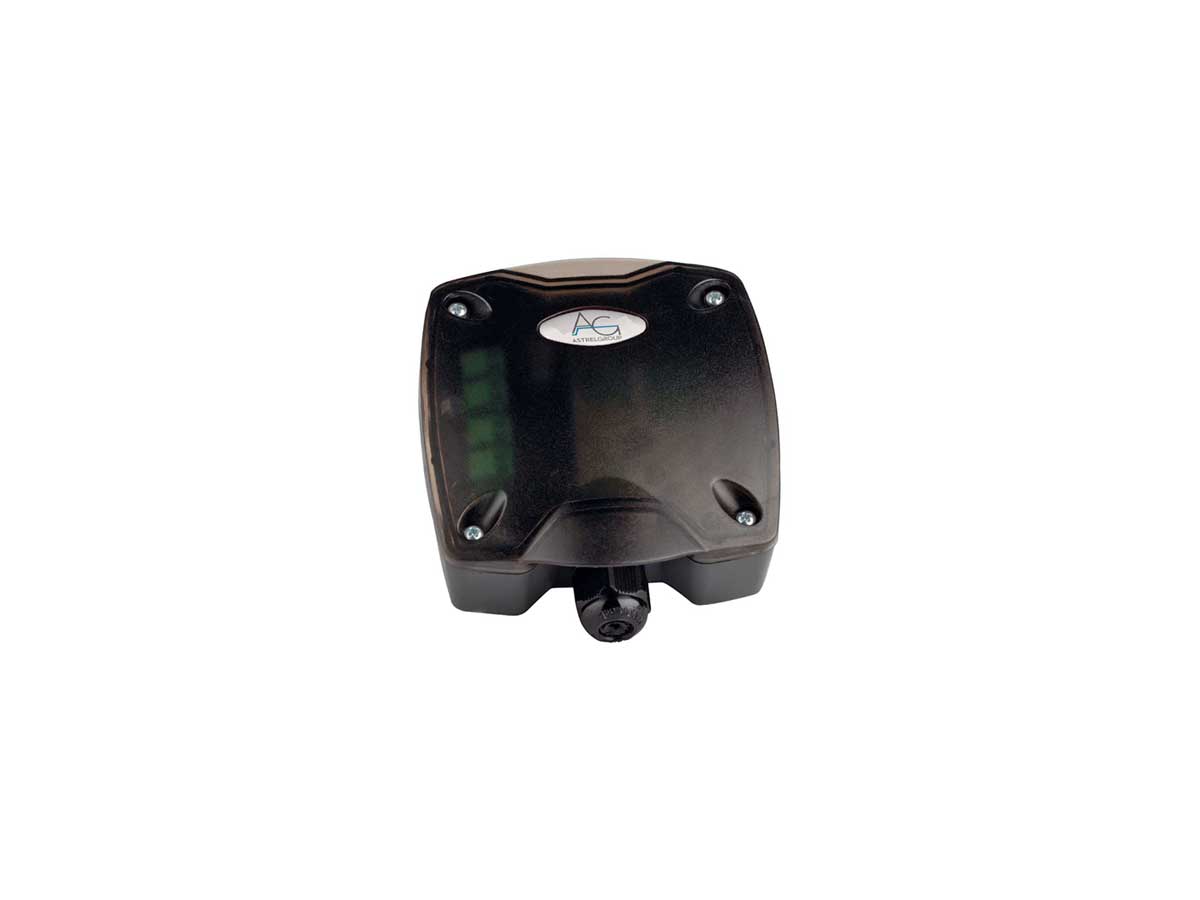

ZED-TID-M ZED-TID-M Modulo ZigBee con 2 ingressi digitali, 2 ingressi NTC, alimentazione a batteria
Specifiche tecniche
Caratteristiche generali Chip Ember EM250
Compatibile IEEE 802.15.4
Stack EmberZnet 3.5.x (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
Antenna Antenna interna con guadagno: 0 dB
Portata radio: 100 m outdoor; 30 m indoor
Alimentazione Batteria AA al litio ad alta densità energetica da 3.6 V / 2000 mAh; durata 3 anni con trasmissione dati ogni minuto a 20 °C
Visualizzazioni di stato 3x LED di segnalazione
Tempo di campionamento 60 secondi (default)
Ingressi digitali (2x) Ingressi non isolati per contatto pulito
Corrente di chiusura 0.01 mA
Utilizzare contatti autopulenti
Ingressi per sonde NTC (2x) Tipo 103AT type (R25 = 10 KOhm; Beta = 3435K)
Campo di misura: -50 ÷ +100 °C
Risoluzione lettura: 0.1 °C
Precisione lettura: ±1.0 °C
Misure linearizzate in decimo di grado
Misure Controllo stato uscite digitali (0/1), temperatura (°C)
Connessioni Morsetti a estrazione (passo 3.81 mm)
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n.c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n.c.
Grado di protezione IP55
Isolamento Classe III
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 94 x 116 x 35 mm
Peso 125 g

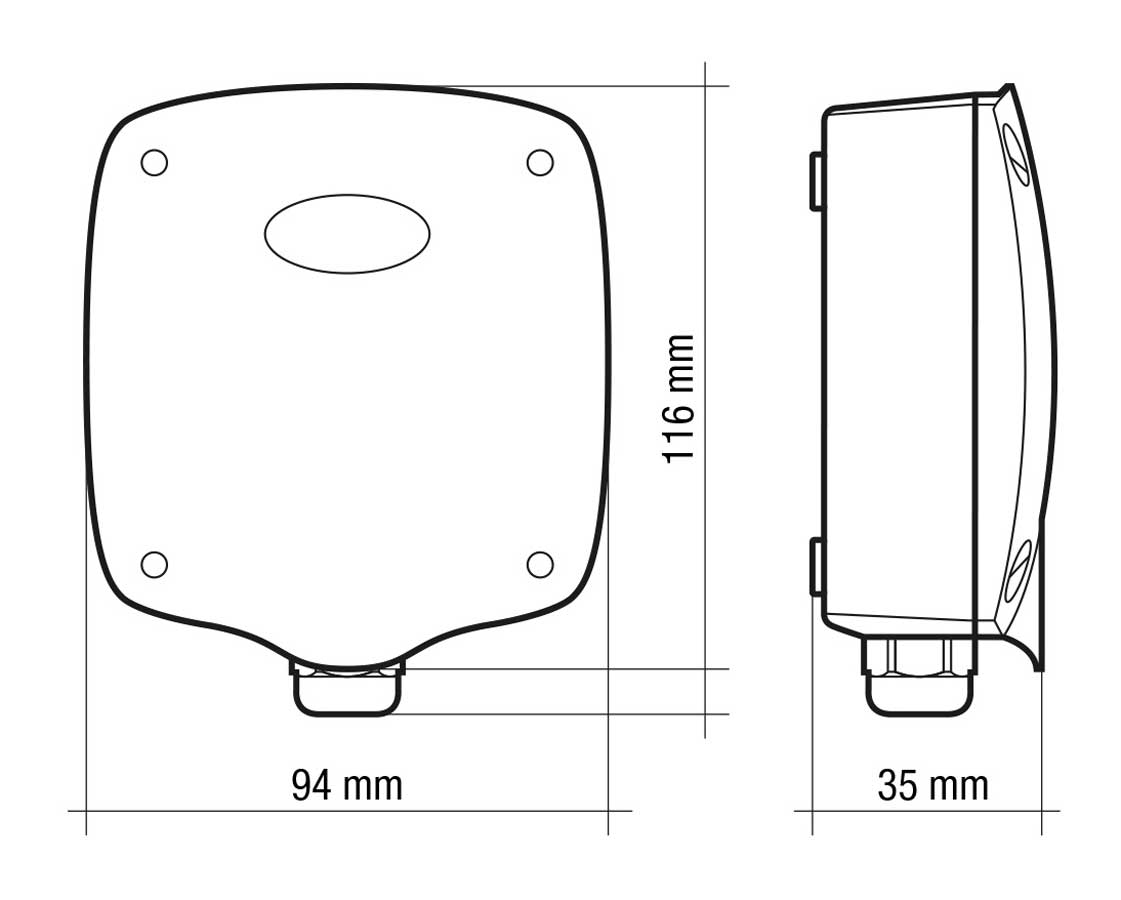

Disegni meccanici
