TIR2 – Moduli ZigBee Modbus Stampa scheda

Sensori con ingresso per sonda di temperatura NTC, 2 ingressi digitali e 2 uscite relè
Caratteristiche tecniche principali
  • 2 ingressi digitali
  • 1 ingresso per sonda NTC (sonda non inclusa)
  • 2 uscite relè
  • Intervalli di tempo di campionamento e trasmissione dati al Gateway personalizzabili, per aumentare la durata della batteria
  • Range di misura personalizzabili per la registrazione di condizioni di allarme: i valori impostati possono essere elaborati dal supervisore per generare allarmi e/o notifiche (es. per la verifica dell’apertura/chiusura di porte, finestre, etc.)
  • Funzionalità di routing
  • Antenna esterna per massima resa
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Dispositivi per rilevare lo stato di due ingressi digitali ON/OFF e la temperatura tramite sonda NTC; 2 uscite relè configurabili per gestire apparecchiature esterne di terze parti. Inseriti in una rete wireless, essi inviano con cadenza regolare i dati rilevati ad un Gateway della rete ZigBee e fungono da ripetitori di segnale radio per i sensori vicini.

Indipendentemente dal tempo di campionamento, tutti i cambi di stato degli ingressi digitali vengono inviati al Gateway.

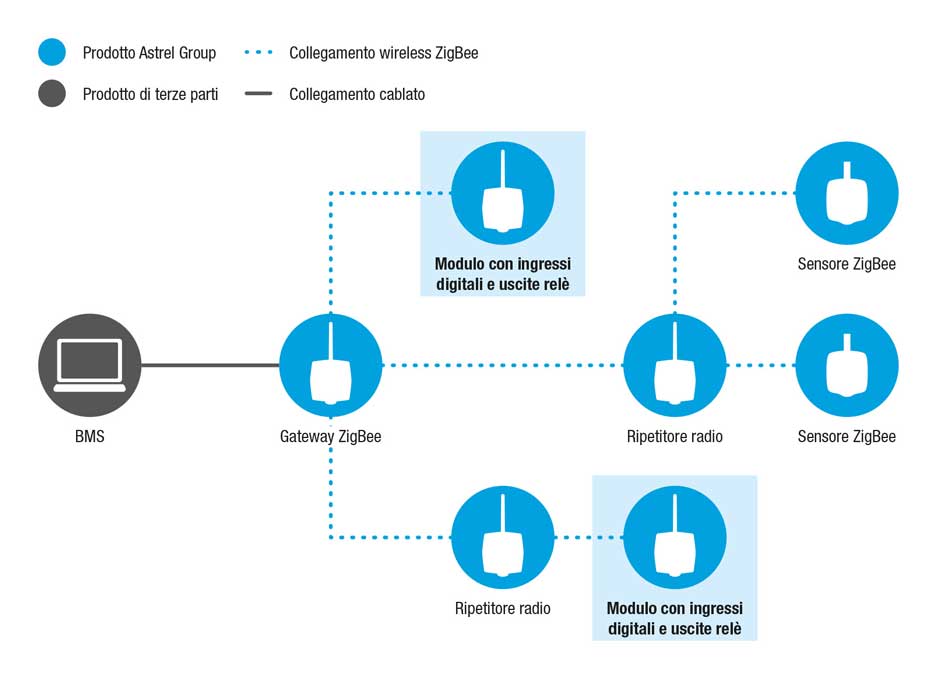

Schema di collegamento
Modelli disponibili

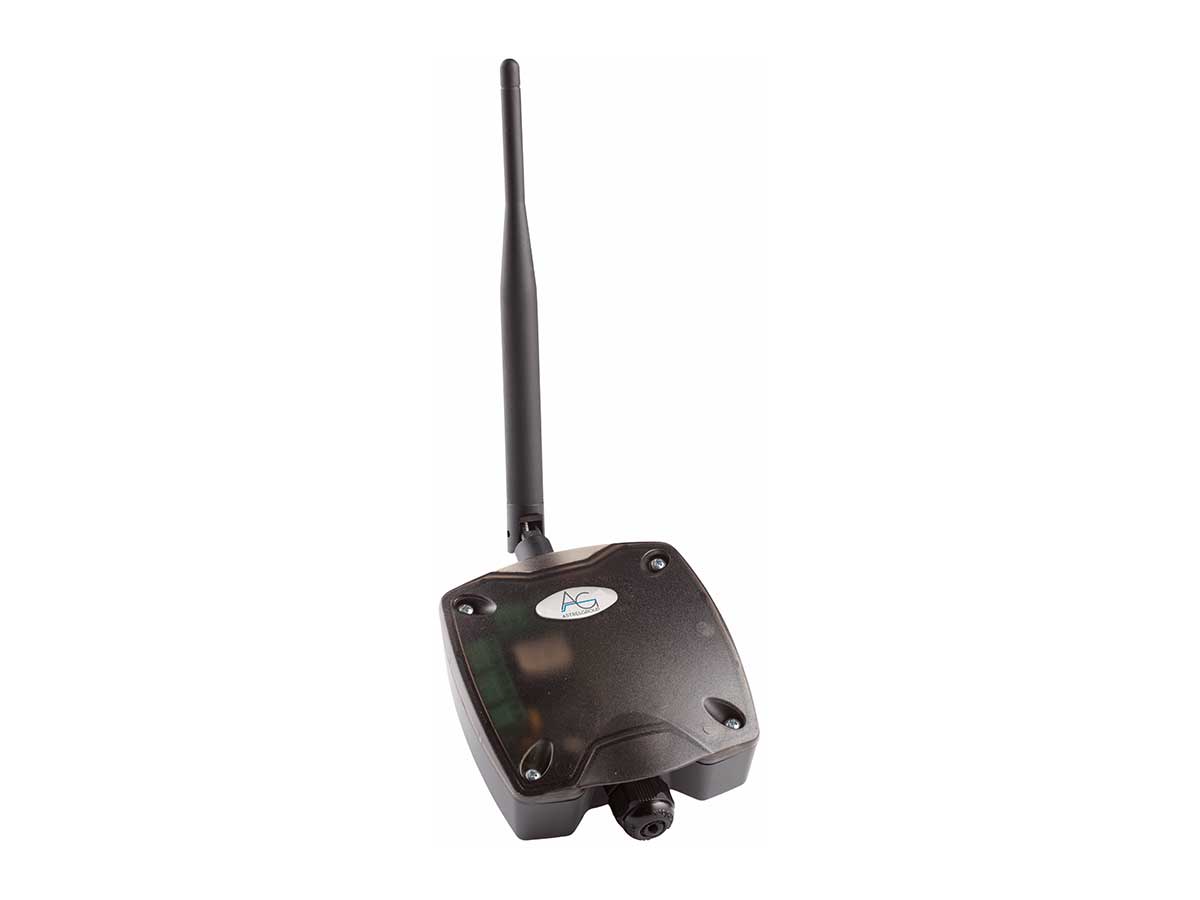

Immagine Codice Descrizione
ZR-TIR2-EM ZR-TIR2-EM Modulo ZigBee con 2 ingressi digitali, 1 ingresso NTC, 2 relè
Alimentazione 24 Vdc; alimentatore con spina standard IT 230 Vac / 24 Vdc incluso
ZR-TIR2-EM ZR-TIR2-EM-UK Modulo ZigBee con 2 ingressi digitali, 1 ingresso NTC, 2 relè
Alimentazione 24 Vdc; alimentatore con spina standard UK 230 Vac / 24 Vdc incluso
Specifiche tecniche
Caratteristiche generali Chip Ember EM250
Compatibile IEEE 802.15.4
Stack EmberZnet 3.5.x (ZigBee PRO)
Modbus
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 1 mW (10 dBm)
Sensibilità di ricezione: -92 dBm
Antenna Antenna esterna guadagno: 5 dB
Portata radio: 100 m outdoor; 30 m indoor
Connettore antenna Connettore antenna SMA-RP
Alimentazione 12 ÷ 24 Vdc, 100 mA; 12 ÷ 15 Vac, 50 ÷ 60 Hz, 2.4 VA
Visualizzazioni di stato 3x LED di segnalazione
Tempo di campionamento 60 secondi (default)
Ingressi digitali (2x) Ingressi non isolati per contatto pulito
Corrente di chiusura 0.01 mA
Utilizzare contatti autopulenti
Ingressi per sonda NTC (1x) Tipo 103AT type (R25 = 10 KOhm; Beta = 3435K)
Campo di misura: -50 ÷ +100 °C
Risoluzione lettura: 0.1 °C
Precisione lettura: ±1.0 °C
Misure linearizzate in decimo di grado
Relè Bobina 24 Vcc
Contatti 250 V @ 5 A
Misure Controllo stato uscite digitali (0/1), temperatura (°C)
Connessioni Morsetti a estrazione (passo 3.81 mm)
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n.c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n.c.
Grado di protezione IP51
Isolamento Classe II
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 94 x 116 x 35 mm
Peso 125 g

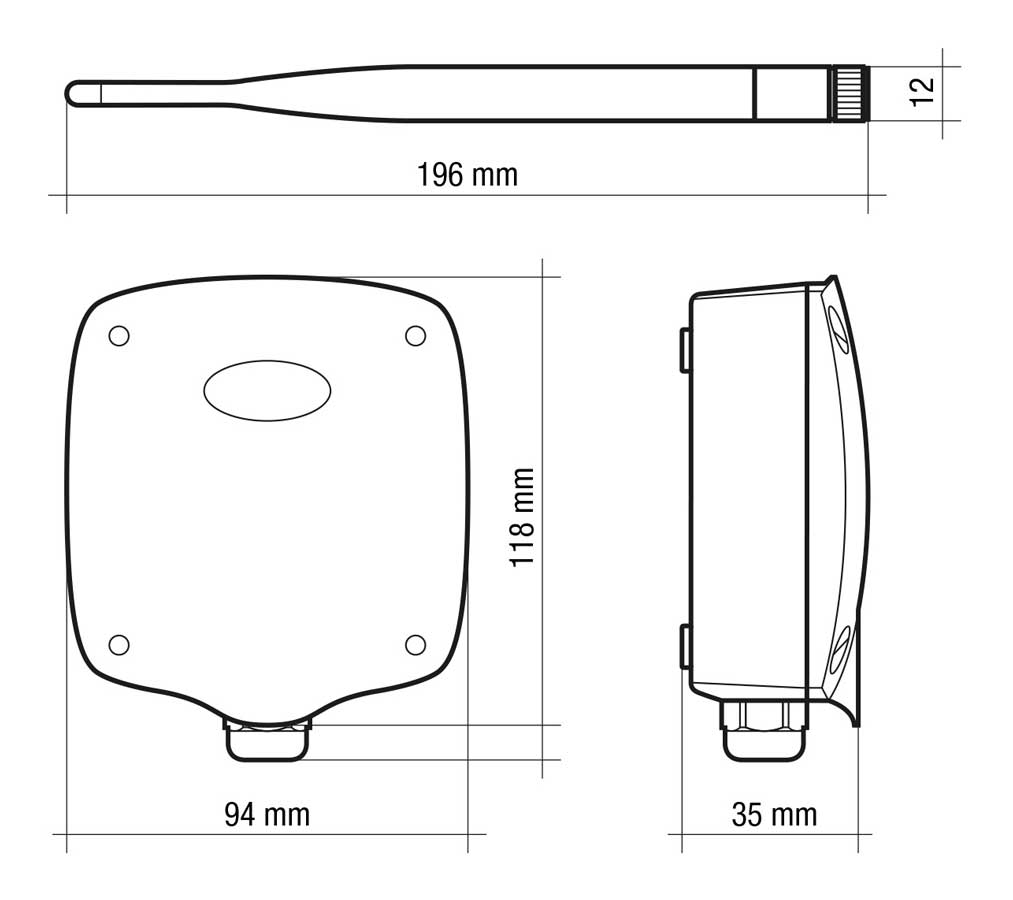

Disegni meccanici
