TL – Sensore di Temperatura e Luminosità Zigbee Stampa scheda

Sensore wireless ZigBee Home Automation a batteria per il monitoraggio di temperatura e luminosità in ambienti esterni
Caratteristiche tecniche principali
  • Misurazione luce e temperatura ambiente
  • Grado di protezione IP34: può essere installato in ambiente esterno e/o interno
  • Procedura di associazione/disassociazione attraverso chiavetta magnetica
  • Trasmissione dati wireless ZigBee Home Automation
  • Scheda tropicalizzata per protezione umidità
  • Speciale costruzione meccanica per massima accuratezza di misura e protezione da agenti esterni
  • Alimentazione con batteria al litio per lunga durata (>5 anni)
  • Doppia antenna interna in configurazione diversity
Applicazioni
  • Gestione automatizzata sistemi di schermatura della luce e protezione da irraggiamento solare
  • Gestione automatizzata impianti di riscaldamento, aerazione e climatizzazione
  • Gestione automatizzata sistemi di illuminazione
Descrizione

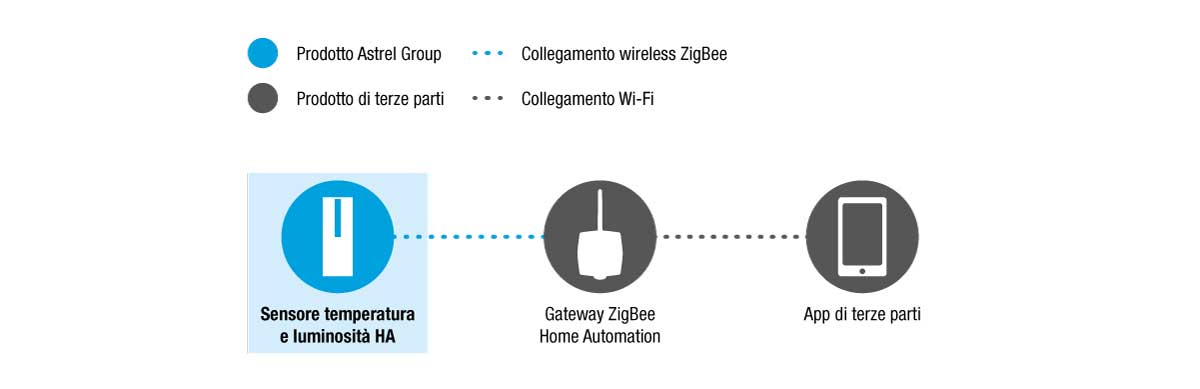

Sensore wireless ZigBee, alimentato a batteria, misura valori di temperatura e luminosità. Inserito in una rete mesh ZigBee, il dispositivo invia i dati rilevati ad un Gateway ZigBee Home Automation.
Grazie all’alimentazione a batteria, alla comunicazione wireless e al grado di protezione IP34, il sensore è facile da installare ovunque, sia in ambienti esterni che interni.

Modelli disponibili
Immagine Codice Descrizione

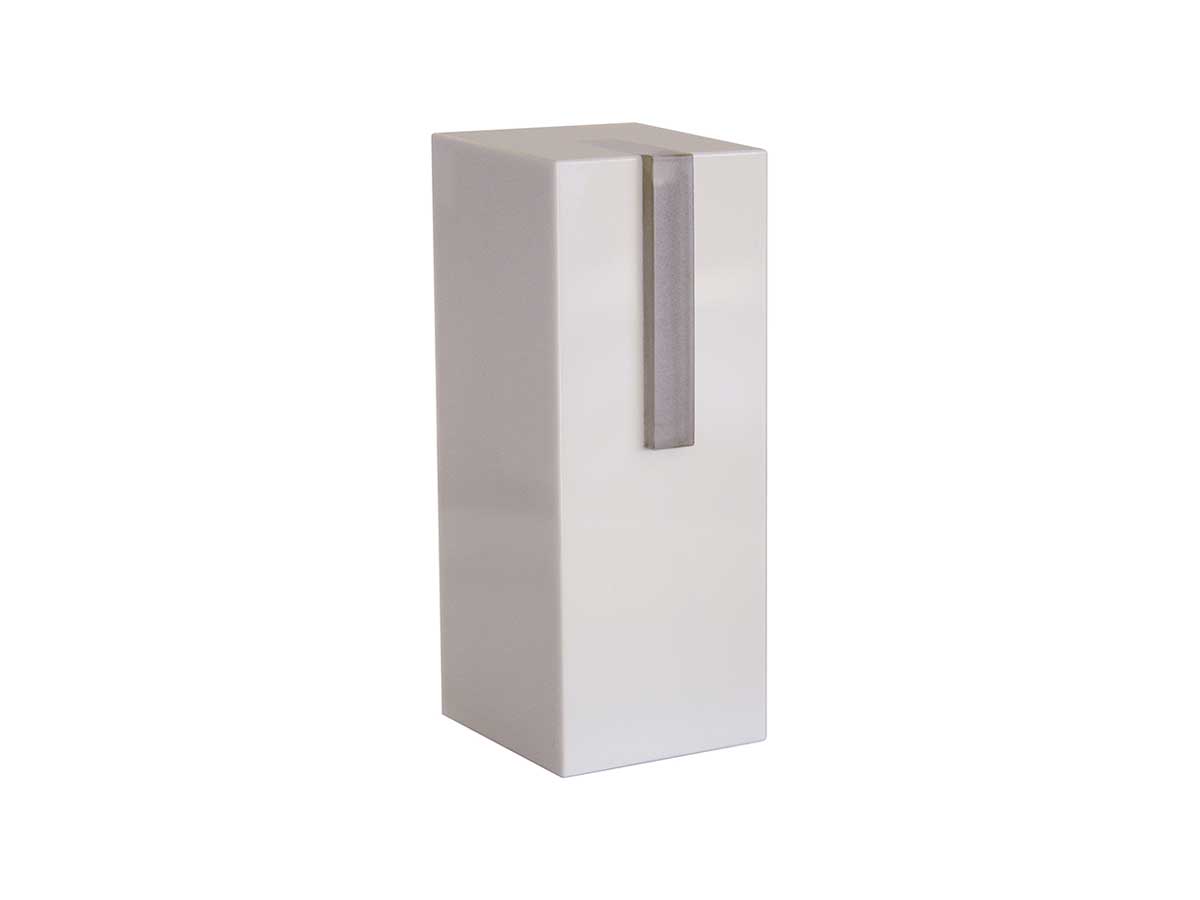

ZED-TL-xx-01 ZED-TL-HA Sensore di temperatura e luminosità – Home Automation
Specifiche tecniche
Caratteristiche generali Chip Ember EM357
Compatibile IEEE 802.15.4
Stack EmberZnet 6.4.0.0
Home Automation (HA 1.2)
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: +8 dBm
Sensibilità di ricezione: -95 dBm
Antenna 2x antenna interna con guadagno 1.5 dB
Portata radio: max 30 m outdoor; 15 m indoor
Alimentazione Batteria al Litio cloruro di tionile (Li-SOCl2) 3.6 V ER26500 8500 mAh
Durata batteria: >5 anni con trasmissione dati ogni 60 s a 25 °C
Visualizzazioni di stato 1x LED di segnalazione
Tempo di campionamento 60 secondi (default)
Sensore di temperatura Tipo di sensore: NTC 103AT (10 kΩ @ 25 °C)
Range lettura di temperatura sensore: -20 ÷ 60 °C
Errore di lettura: ±0,5 °C max
Risoluzione della lettura: 0,1°C
Sensore di luminosità Tipo di sensore: VISHAY VEML6030
Range: 10 ÷ 100000 Lux
Errore di lettura: ±20%
Input Reed magnetico per procedura di associazione/disassociazione
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -30 ÷ +70 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -30 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione IP34
Isolamento Classe III
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN62368-1; EN62311;
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 38,5 x 96 x 39,5 mm
Peso 120 g

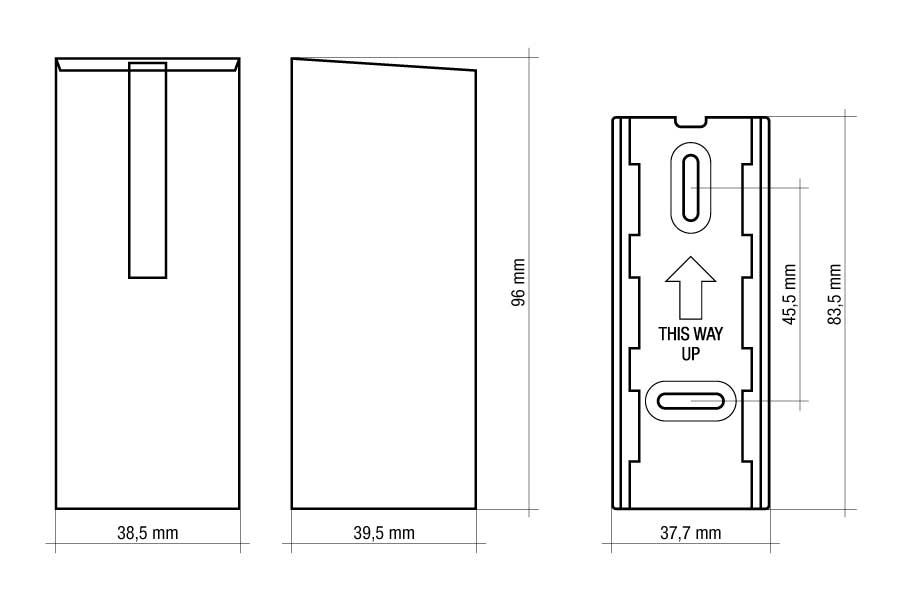

Disegni meccanici
