TTR2 Termostato wireless ZigBee Modbus e HA Stampa scheda

Termostato ZigBee per la gestione di riscaldamento e raffrescamento in sistemi di home & building automation.
Caratteristiche tecniche principali
  • Interfaccia utente touch
  • Comando relè con contatto pulito (C, N.C., N.O.)
  • Alimentazione a batteria
  • Gestione riscaldamento / raffrescamento
  • Programmazione giornaliera / settimanale (disponibile solo per versione Home Automation)
  • Antenna interna
Versioni disponibili
  • Modbus
  • Home Automation
Applicazioni
  • Sistemi di home & building automation
  • Monitoraggio ed efficientamento energetico
Descrizione

TTR2 è un termostato wireless a batteria per il controllo della climatizzazione degli ambienti interni in sistemi di home & building automation. Inserito in una rete wireless, esso invia i dati rilevati ad un Gateway / Hub della rete ZigBee.

Schema di collegamento versione Modbus

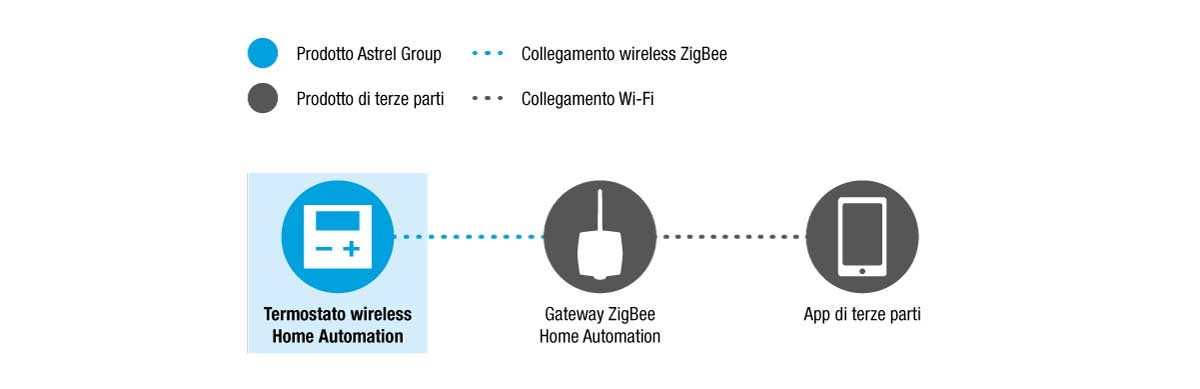

Schema di collegamento versione Home Automation
Modelli disponibili
Immagine Codice Descrizione
ZED-TTR2-xx-01 ZED-TTR2-M TTR2 Termostato wireless a batteria – Modbus
ZED-TTR2-xx-01 ZED-TTR2-HA TTR2 Termostato wireless a batteria – Home Automation
Specifiche tecniche
Caratteristiche generali Termostato wireless a batteria con display e tecnologia touch
Dispositivo di comando elettronico con montaggio indipendente
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
ZED-TTR2-M: Modbus
ZED-TTR2-HA: Home Automation 1.2
Antenna Interna con guadagno 0 dB
Portata radio: max 30 m outdoor
Alimentazione Batteria alcalina (2x) AA 1.5 V
Durata batteria: > 1 anno
Relè di comando Contatti NC / COM / NO 250 V 5 A Cos(Φ) = 1 carico resistivo
Sensore di temperatura utilizzato NTC Murata NXRT15XH103FA1B0(30-40)
Temperatura Range regolazione: +7 ÷ +30 °C
Risoluzione: 0,1 °C
Precisione: ±0,5 °C
Connessioni Morsettiera N.O. / C / N. C. di comando
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n.c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n.c.
Grado di protezione IP30
Isolamento Classe II
Conformità EN 55014-1; EN 55014-2; EN 60730-1; EN 60730-2-9; EN EN 62479; ETSI EN 300328; ETSI EN 301489-1; ETSI EN 301489-17
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) 86 x 86 x 22 mm
Peso 115 g

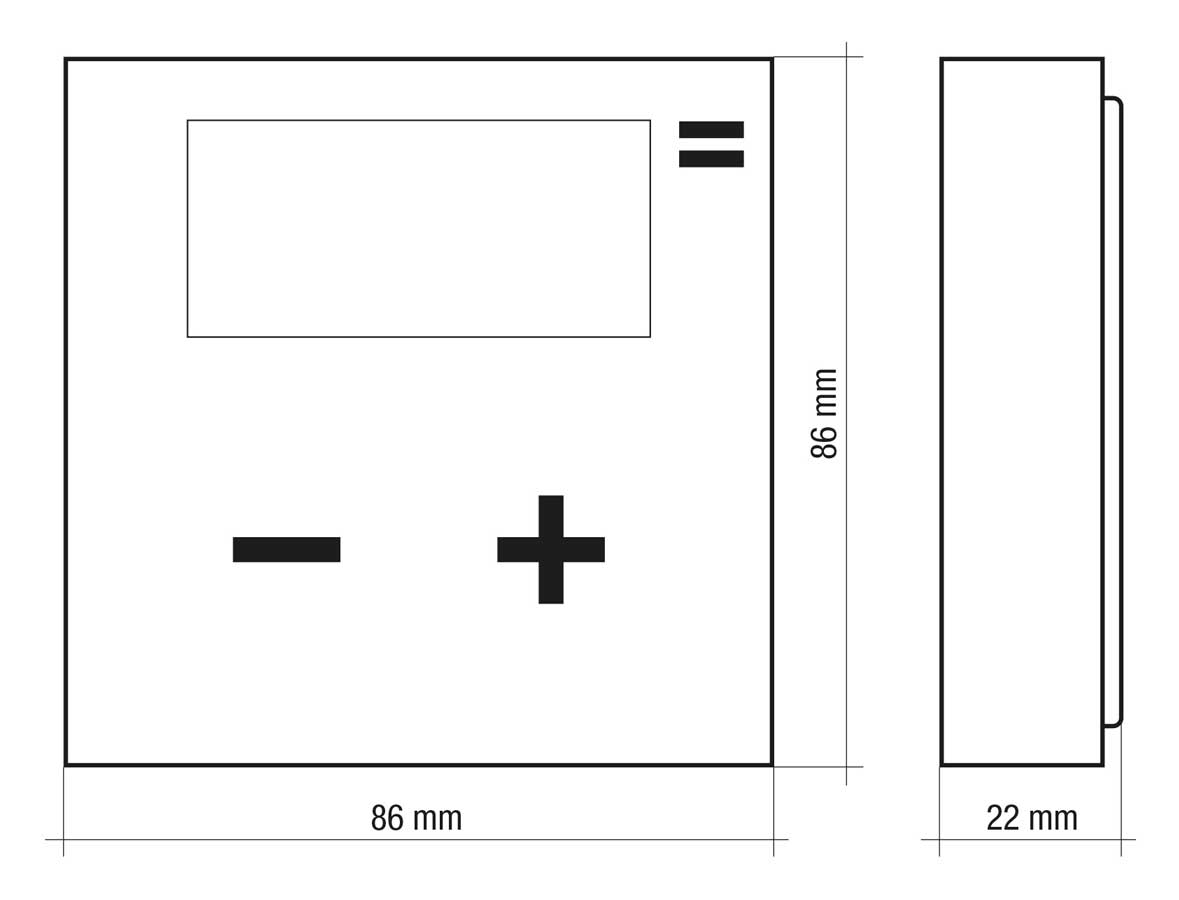

Disegni meccanici
