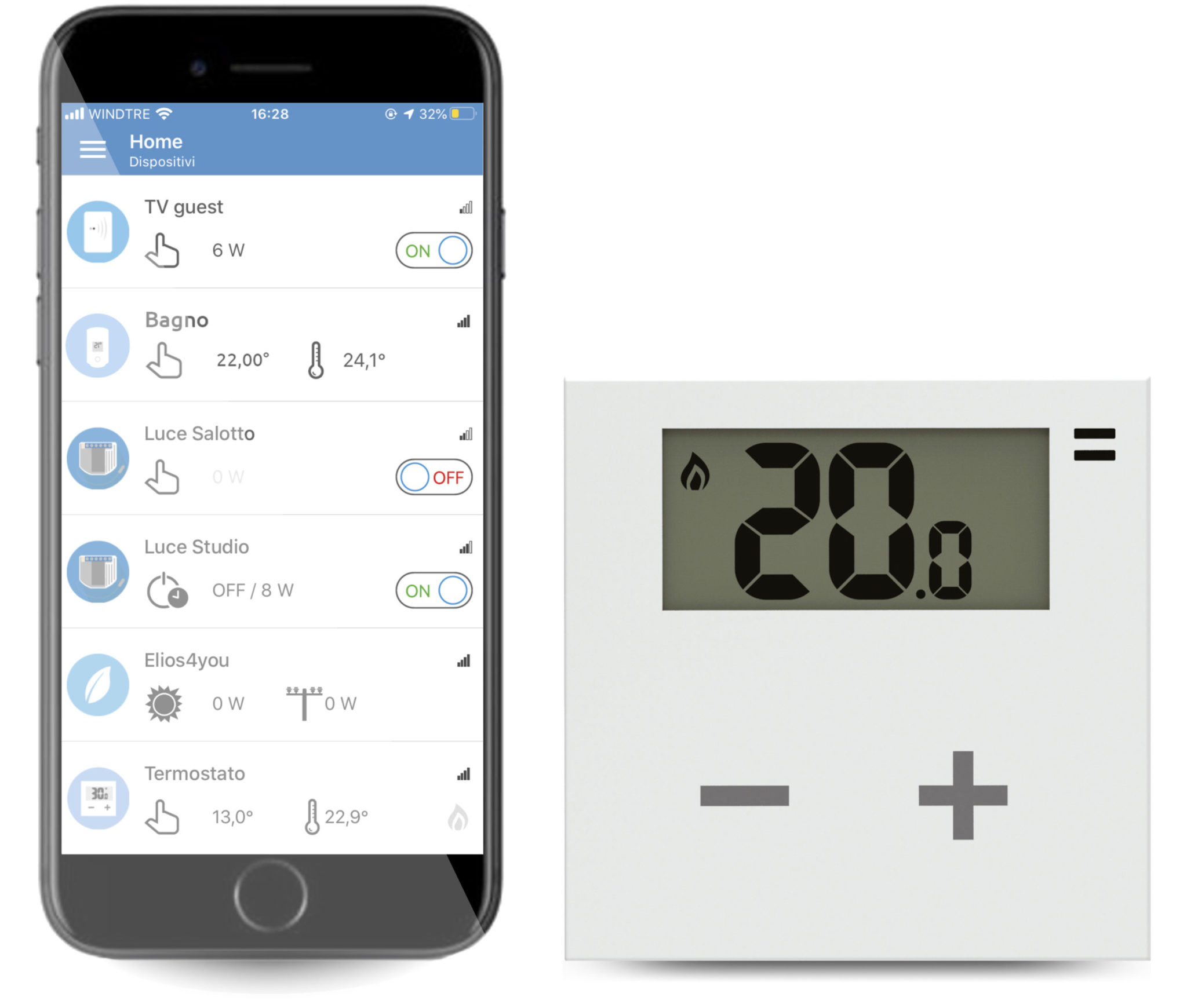

Dispositivi Rialto compatibili con la funzione autoconsumo
– Smart Thermostat/Relay/Switch/Plug
– Ekko 1R, 2R, 1RD
Video tutorial
Configurazione termostato
Configurazione radiatore elettrico
Configurazione boiler elettrico
Configurazione

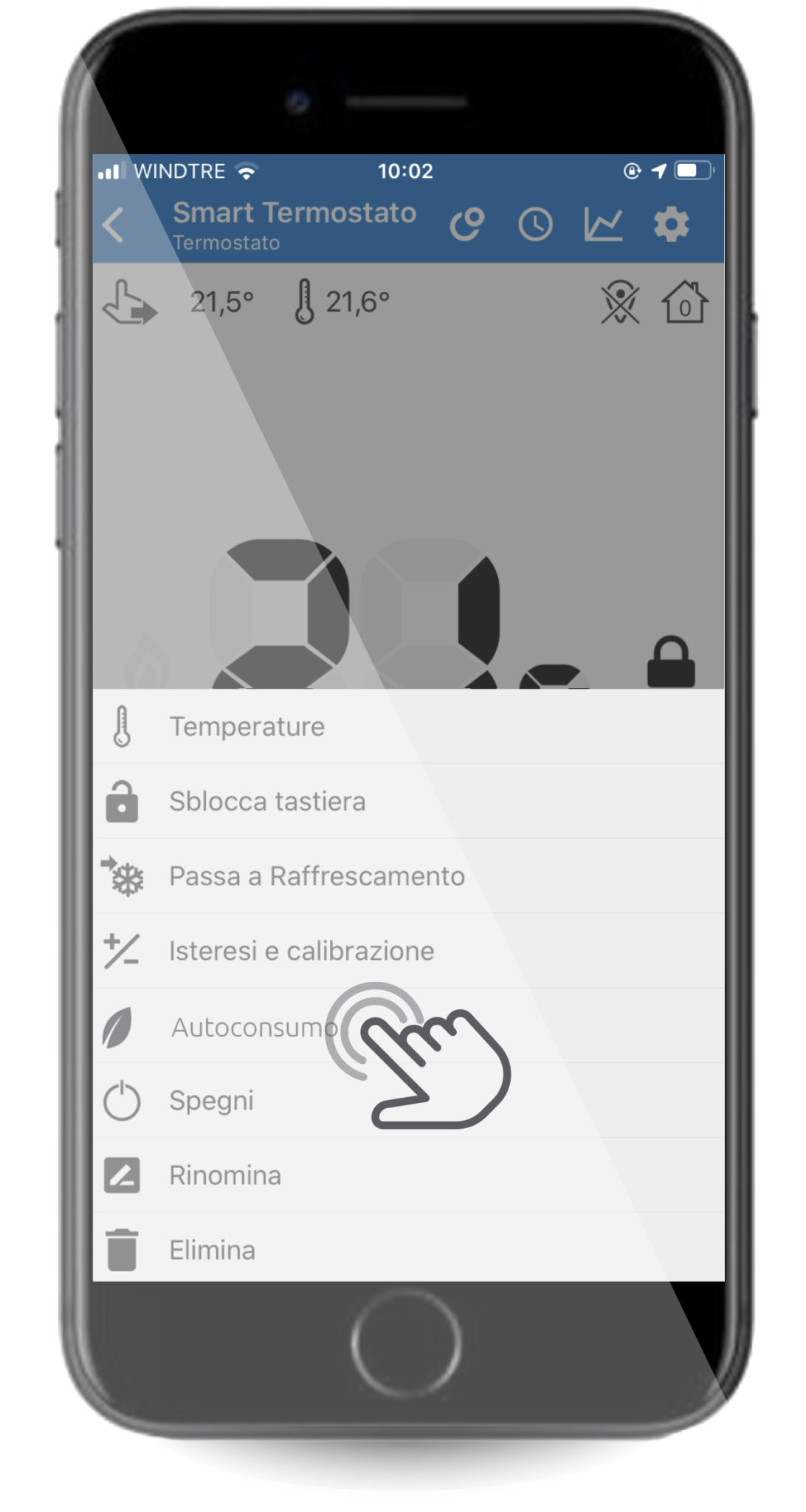

All’interno del menu “Impostazioni” dei singoli dispositivi è disponibile un comando dedicato alle impostazioni relative all’autoconsumo.
1. Da questa sezione è possibile definire facilmente i parametri personalizzati per l’attivazione e la disattivazione automatica del dispositivo in funzione della potenza disponibile

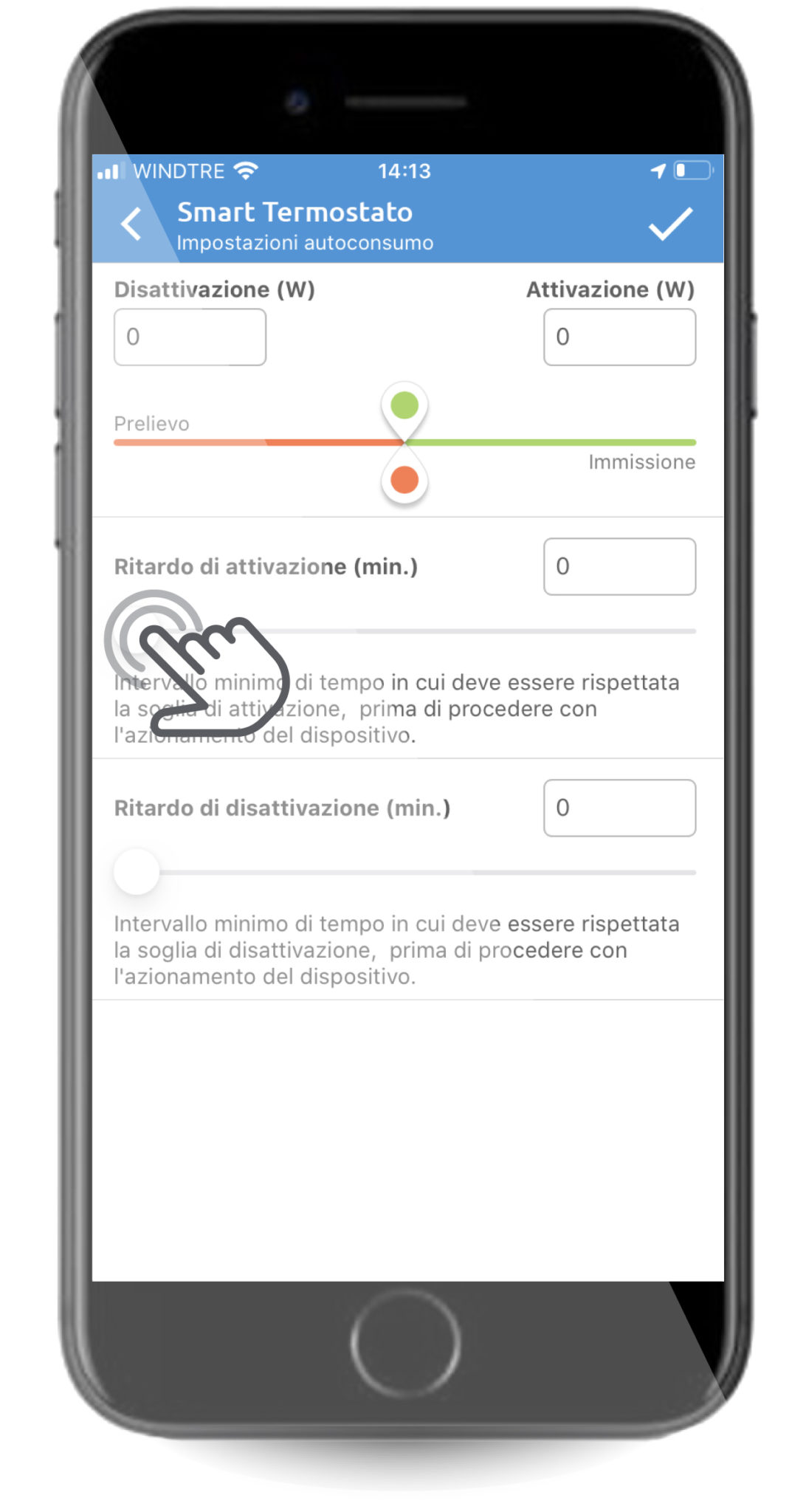

2. È possibile impostare le soglie di attivazione e la disattivazione della modalità autoconsumo e i ritardi di attivazione e disattivazione
Termoregolazione in autoconsumo
- Nel caso dello Smart Thermostat, all’interno del menù “Temperatura” è possibile selezionare quale sia modalità autoconsumo. Si potrà poi procedere con la costruzione del crono programma assegnando a una determinata fascia oraria la condizione di autoconsumo. In tale fascia oraria, se non si verificano le condizioni di autoconsumo, il termostato seguirà l’impostazione standard
- Se invece le condizioni di autoconsumo impostate al punto 7 vengono verificate, il termostato attiva la modalità autoconsumo, impostandosi automaticamente alla temperatura di autoconsumo
Automazione in autoconsumo
Nel caso degli attuatori sarà sufficiente procedere con la costruzione del crono programma assegnando a una determinata fascia oraria la condizione di autoconsumo.
- ON + Autoconsumo
Se si verificano le condizioni di autoconsumo impostate al punto 7, lo stato dell’attuatore diventa ON - OFF + Autoconsumo
Se si verificano le condizioni di autoconsumo impostate al punto 7, lo stato dell’attuatore diventa OFF
Esempi applicativi
Di seguito verranno elencati alcuni esempi applicativi nei quali l’integrazione tra Rialto Active e 4-noks Elios4you permette un’ottimizzazione dell’autoconsumo.
- Gestione della termoregolazione
– in impianti con Pompa di Calore (PDC)
– in impianti con sistemi di riscaldamento elettrico (es. scaldasalviette) - Gestione di un carico elettrico in funzione dell’esubero di potenza (anche riscaldamento ACS)
Gestione della termoregolazione in impianti con Pompa di Calore (PDC)
Esempio di gestione di riscaldamento/raffrescamento attraverso un termostato sulla base dell’esubero di potenza immessa dal fotovoltaico.
In tale esempio si fa riferimento ad un impianto composto da una pompa di calore con un consumo di 2 kW.

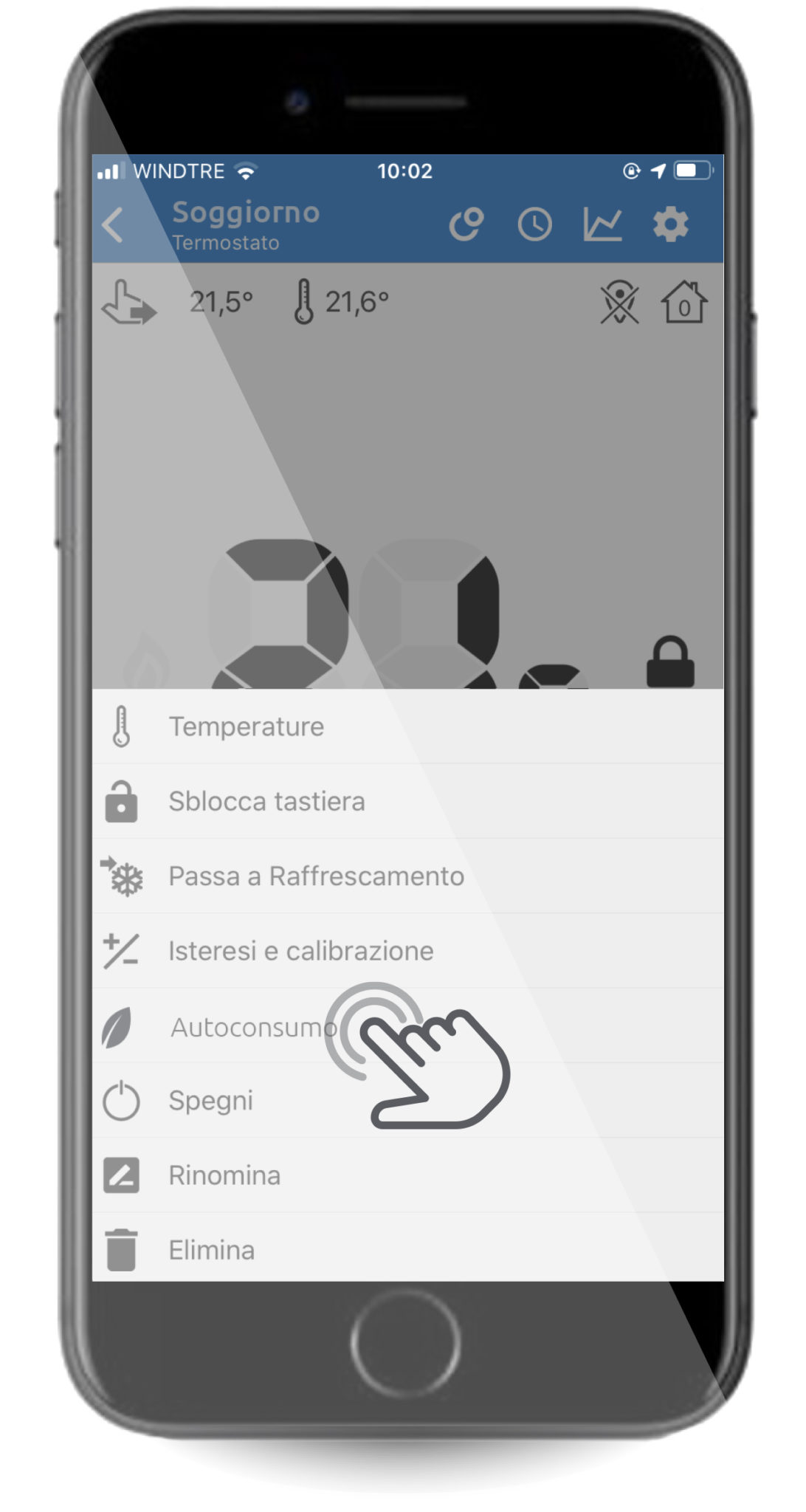

1. Accedere alle impostazioni “Autoconsumo” del Termostato

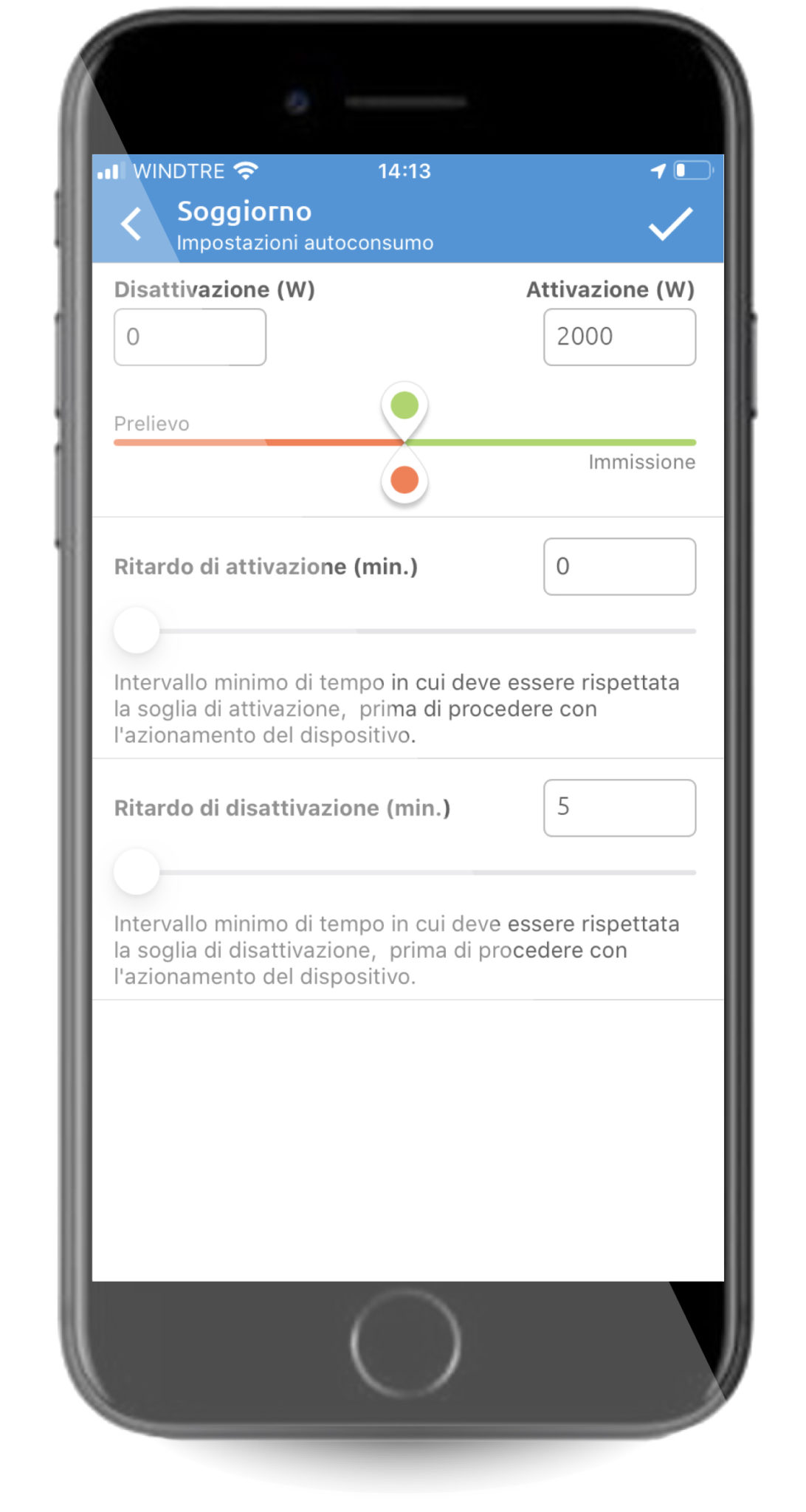

2. Impostare
– la soglia di disattivazione a 0 W
– la soglia di attivazione a 2000 W
– un ritardo di disattivazione di 5 minuti
In questo esempio abbiamo considerato una differenza tra le due soglie pari al consumo della pompa di calore e inserito un ritardo di disattivazione di 5 minuti per dare modo alla pompa di non risentire di repentine variazioni di stato

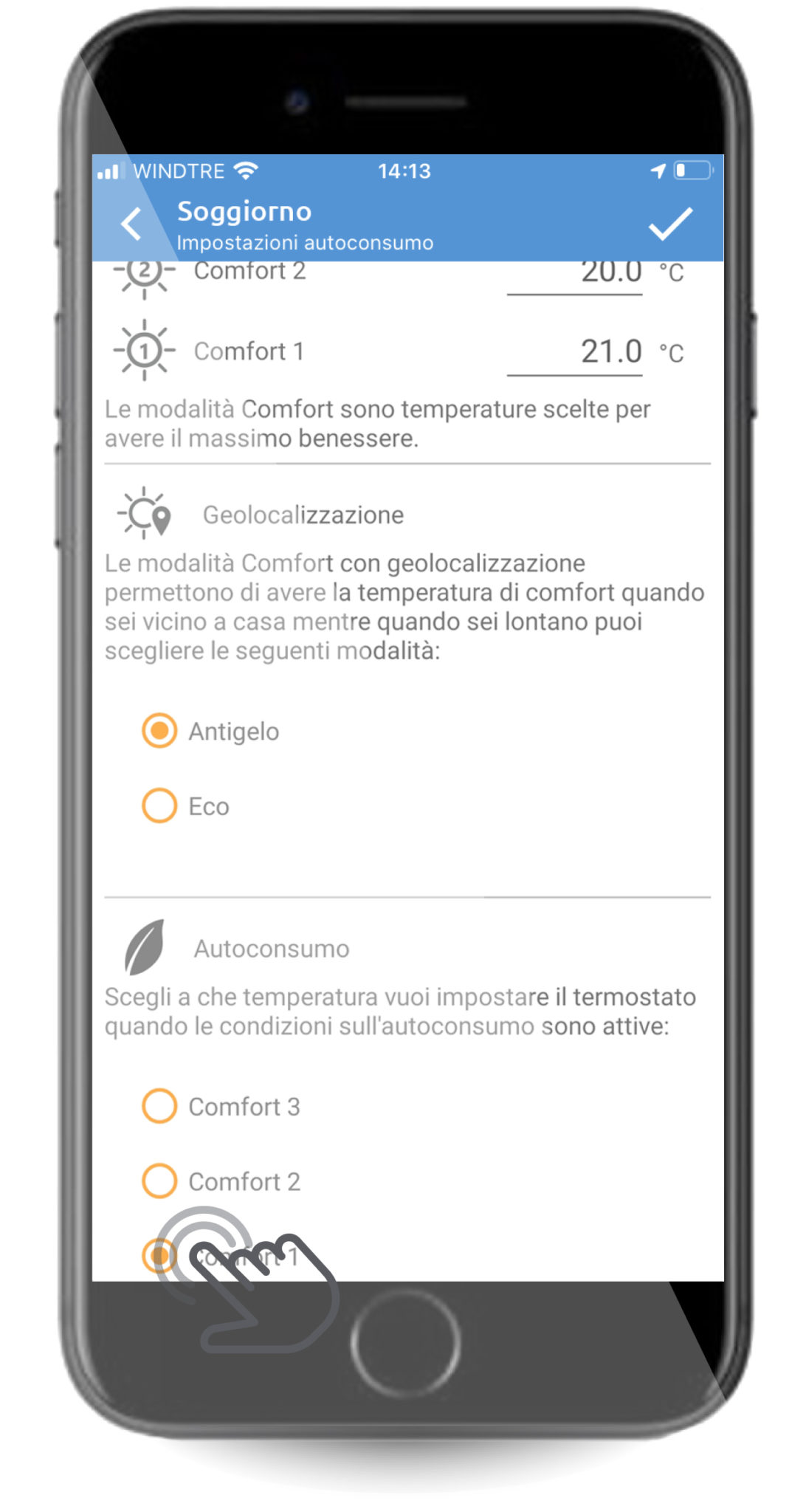

3. Selezionare la temperatura comfort che si desidera impostare quando la modalità autoconsumo verrà attivata

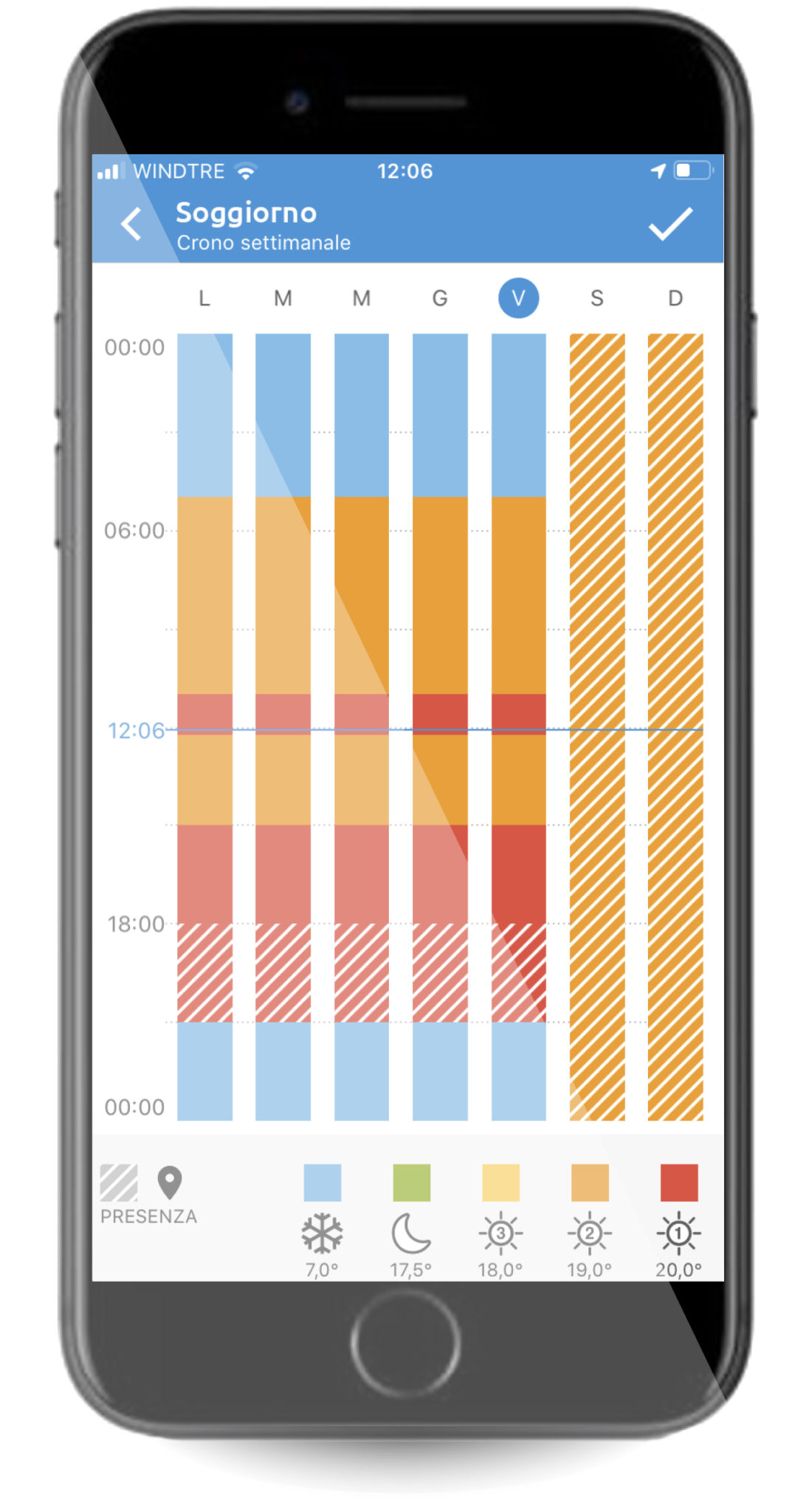

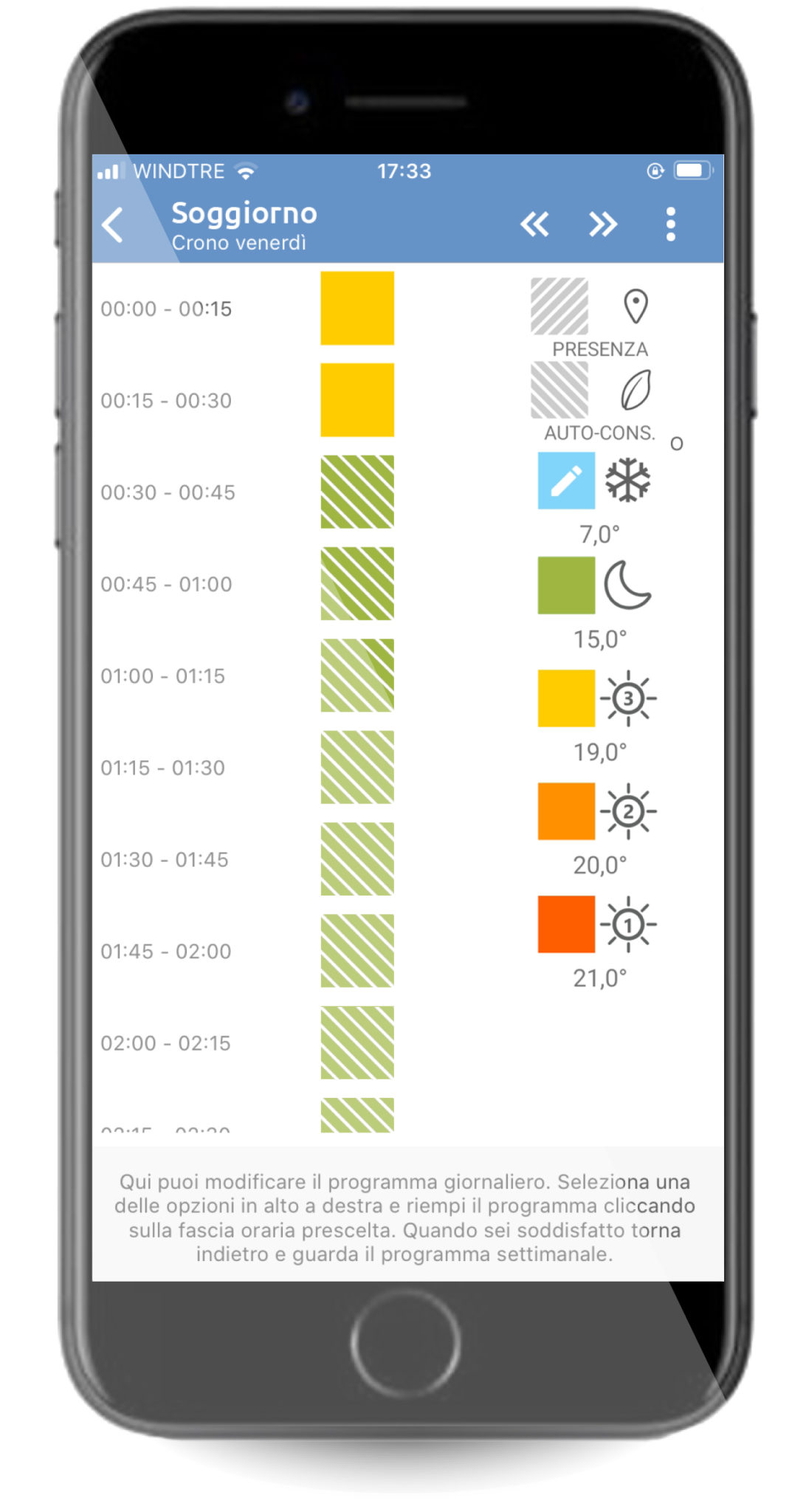

4. Impostare il cronoprogramma settimanale inserendo la modalità “Autoconsumo” nelle fasce orarie nella quali desiderate attivare la regola
Nell’esempio, la modalità “Autoconsumo” è programmata dal lunedì alla domenica, tra le ore 10 e le ore 16.
In tali fasce orarie, se non si verificano le condizioni di autoconsumo impostate al punto 2, il termostato seguirà il cronoprogramma, rimanendo impostato su 15°C (colore verde).
Se invece le condizioni di autoconsumo si verificano (potenza immessa > 2000 W) automaticamente il termostato cambierà la propria impostazione alla temperatura selezionata al punto 3, ovvero Comfort 1 (21°C) fintanto che la condizioni rimangono verificate.
Se la potenza immessa scende al di sotto dei 2000 W, dopo 5 minuti il sistema esce dalla modalità autoconsumo, tornando all’impostazione standard di 15°C.

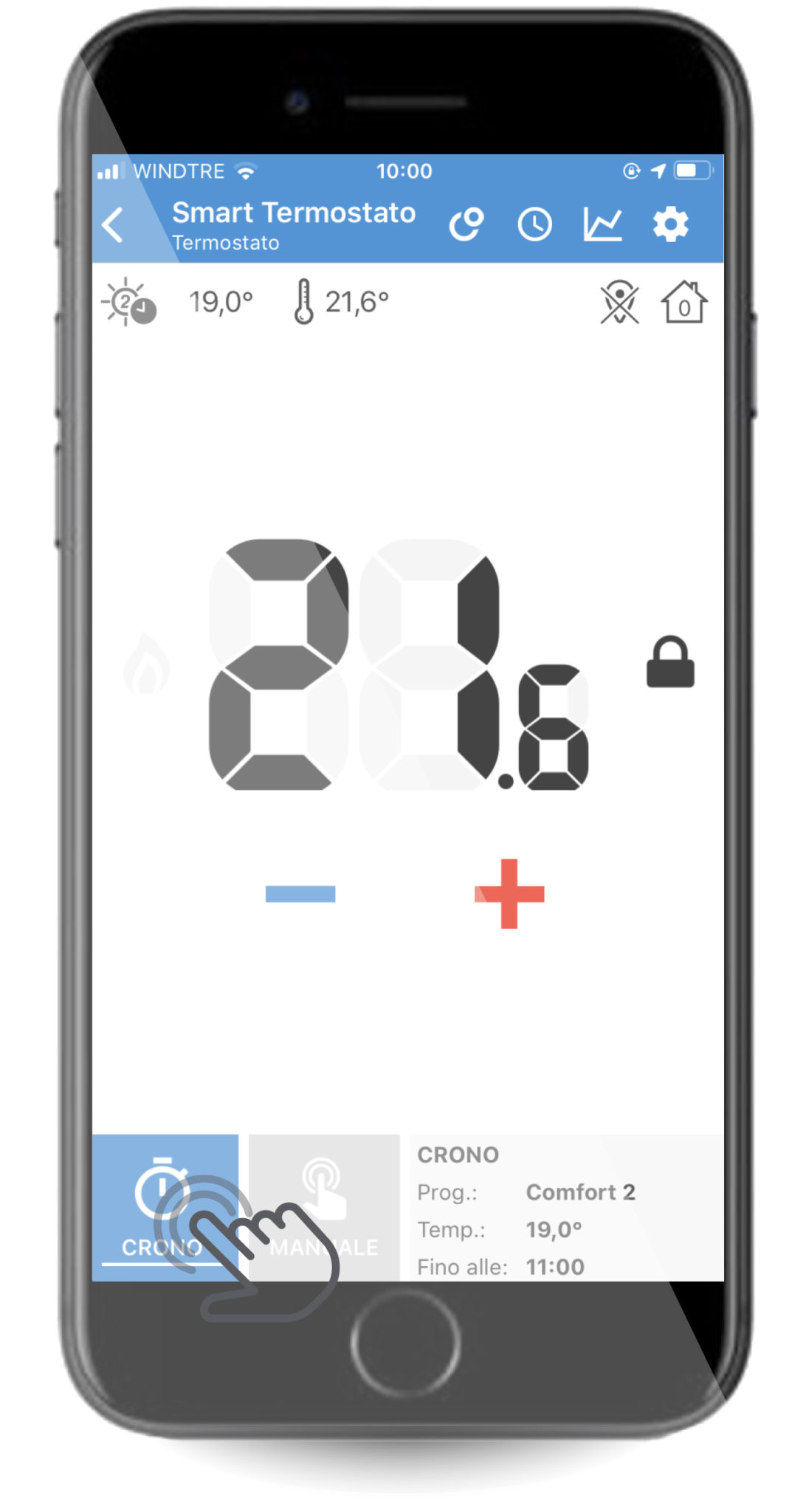

5. Dalla schermata principale del termostato attivare la modalità “Crono”
Gestione del riscaldamento in impianti con sistemi di riscaldamento elettrico

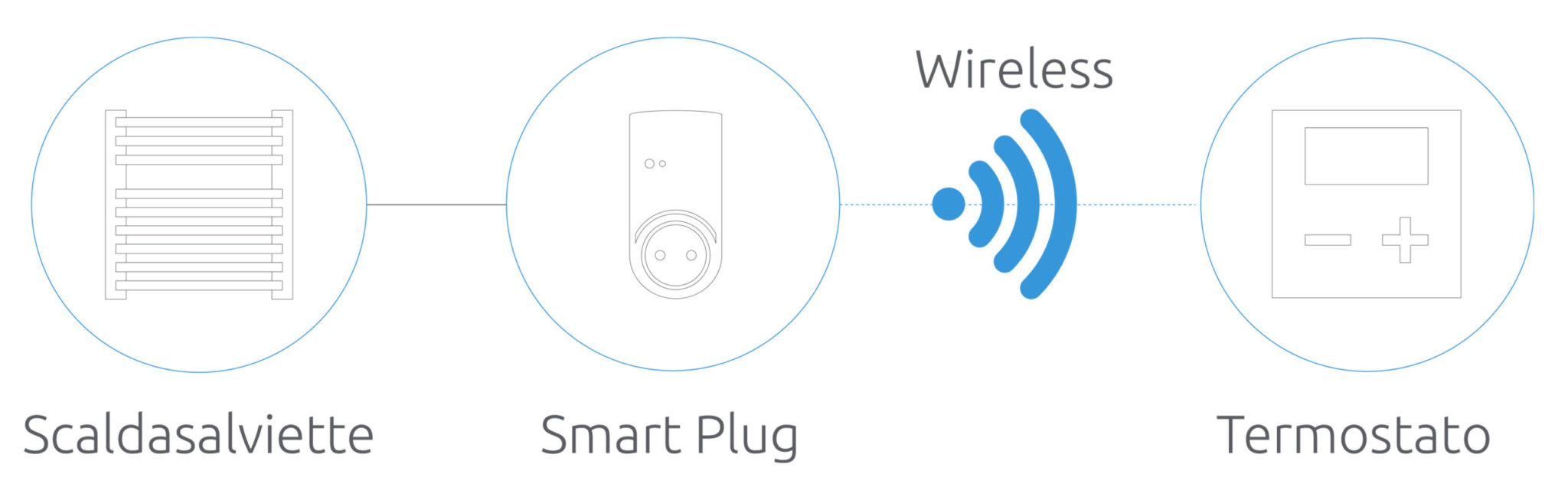

Esempio di gestione di uno scaldasalviette elettrico in funzione della temperatura e dell’esubero fotovoltaico.
Attraverso uno Smart Relay l’accensione del carico avverrà solamente al superamento della soglia di potenza immessa portando il termostato ad un set point pre-impostato.

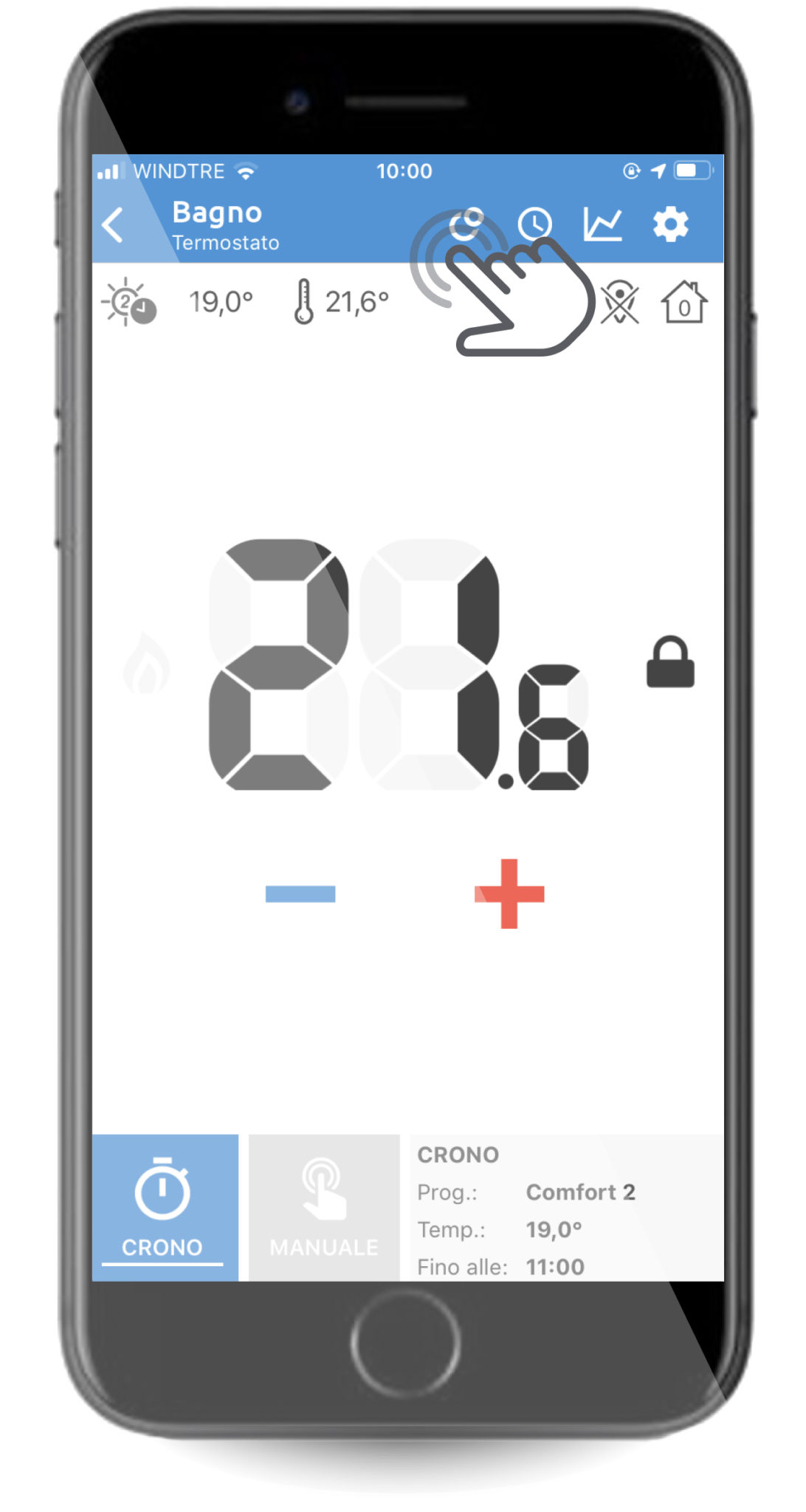

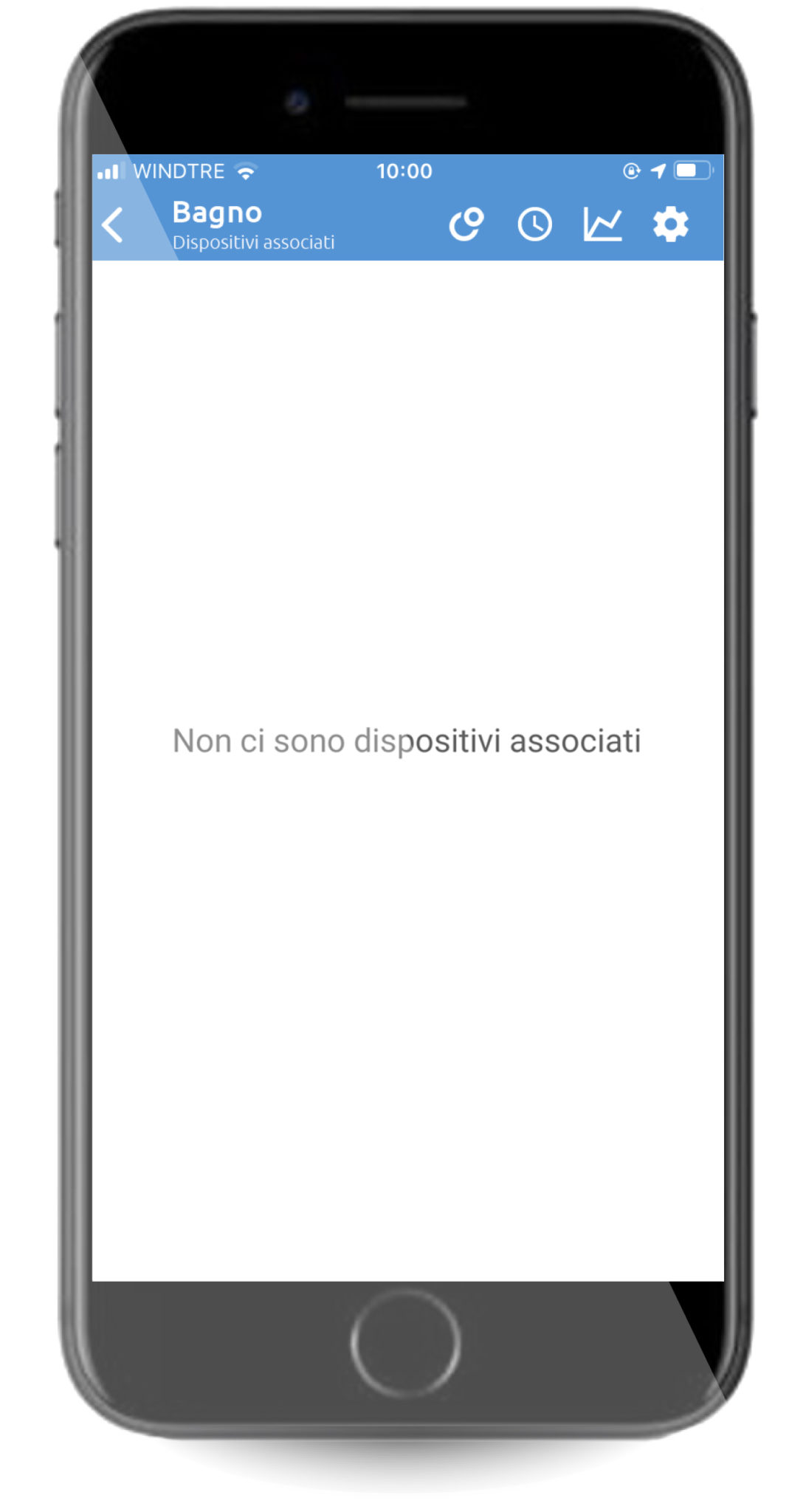

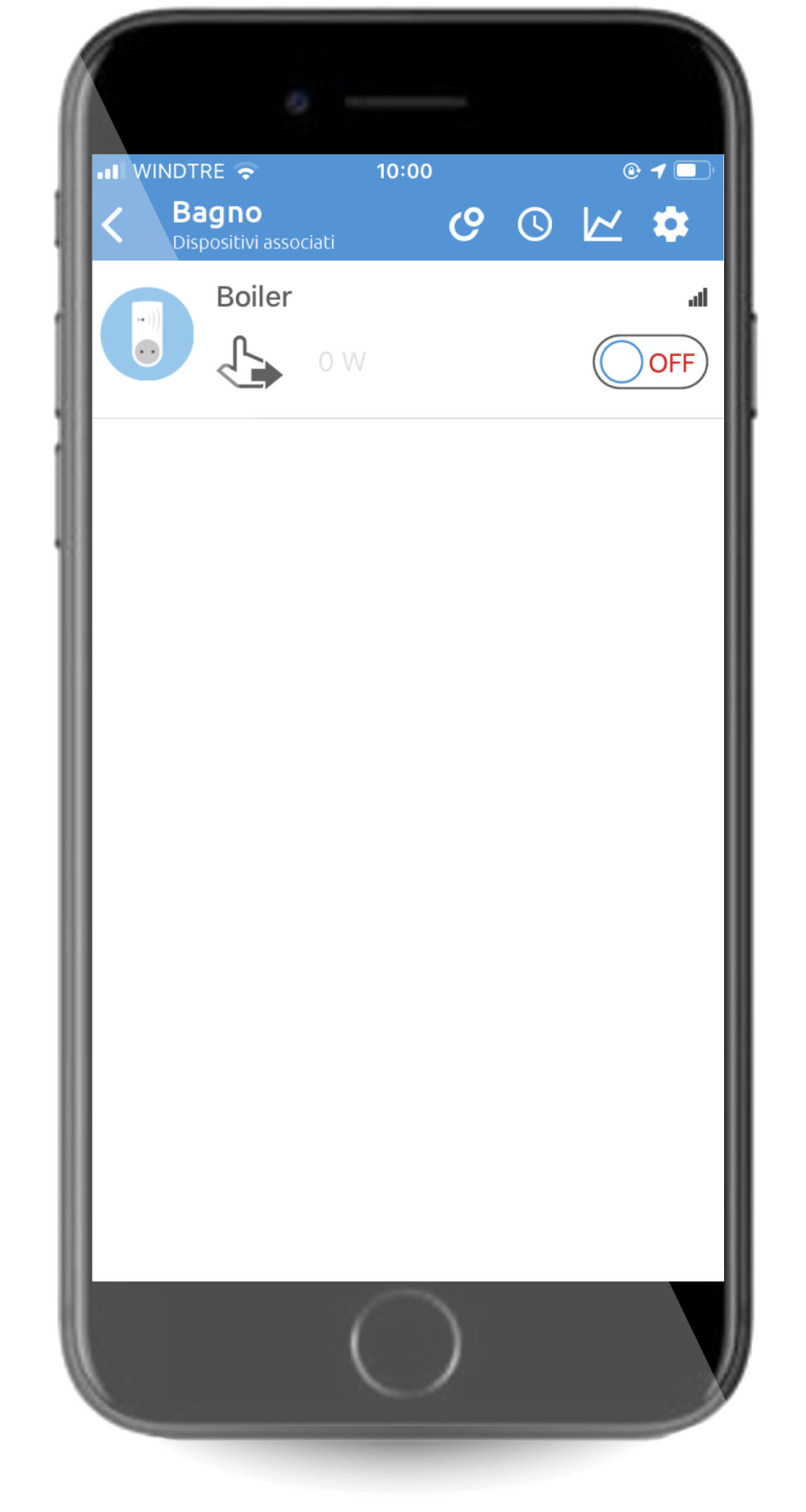

1. Accedere alla sezione dispositivi associati del termostato e aggiungere dalla lista dispositivi il relay che comanda lo scaldasalviette
2. Accedere alla sezione autoconsumo del termostato ed impostare una soglia di attivazione in base all’esubero di 1200 W per l’attivazione e 0 W per la disattivazione
3. Impostare la temperatura comfort che desiderate ottenere nella modalità autoconsumo (es: Comfort1 = 21°)
4. Nel cronoprogramma selezionare in quali fasce orarie si vuole attivare la modalità autoconsumo
In questa modalità di funzionamento, il termostato darà il consenso ad avviare lo scaldasalviette rispettando le temperature del cronoprogramma.
Nelle fasce orarie con condizione autoconsumo (con linee oblique), se non si verificano le condizioni di autoconsumo impostate al punto 2, il termostato seguirà il cronoprogramma, rimanendo impostato su 15°C (colore verde).
Se invece le condizioni di autoconsumo si verificano (potenza immessa > 1200 W) automaticamente il termostato cambierà la propria impostazione alla temperatura selezionata al punto 3, ovvero Comfort 1 (21°C) fintanto che le condizioni rimangono verificate

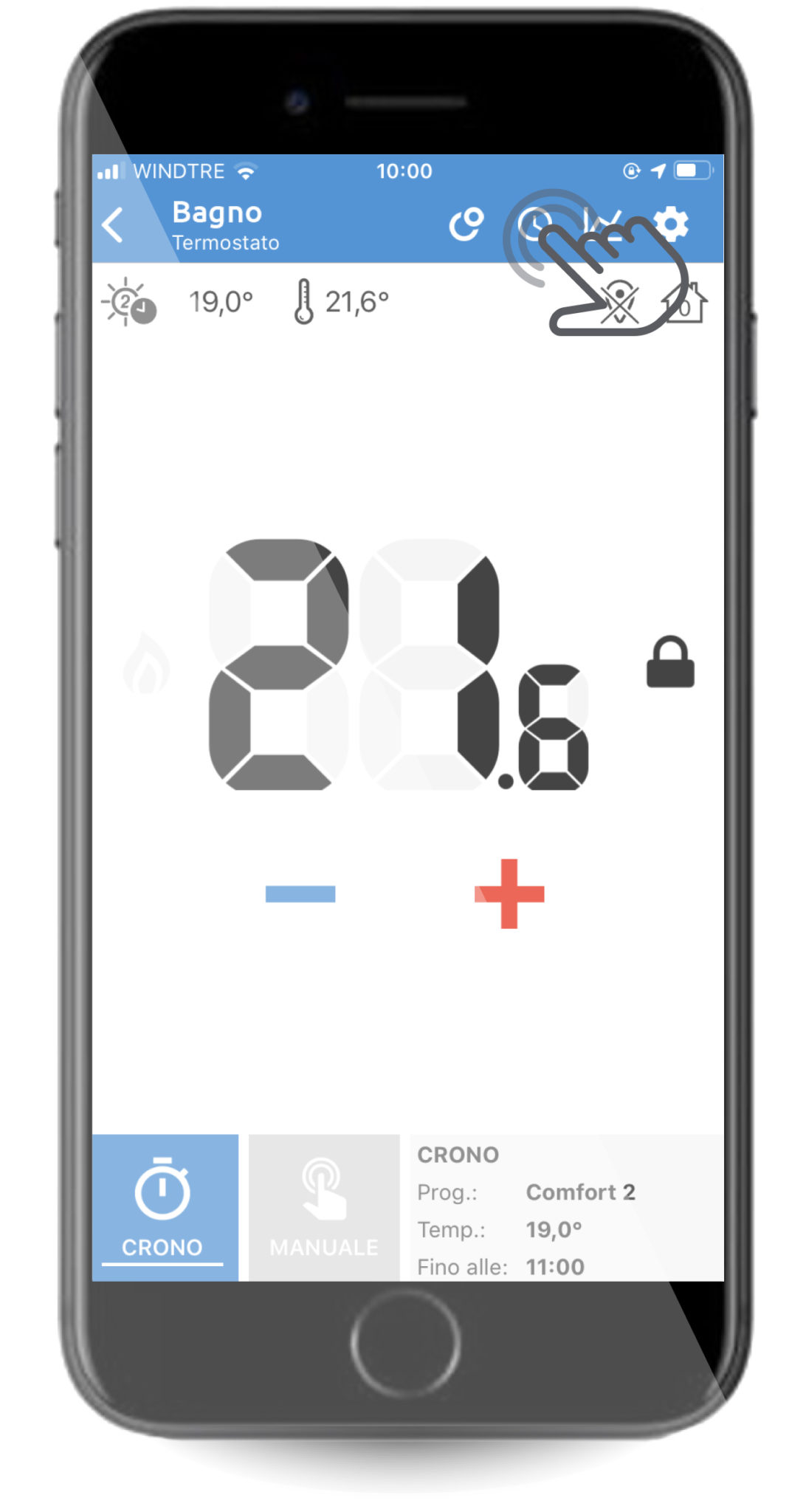

5. Attivare la modalità “Crono”
Verificare che il Termostato sia impostato in modalità “Crono”
Gestione di un carico elettrico in funzione dell’esubero di potenza immessa
Esempio di gestione di un boiler elettrico per riscaldamento di acqua calda sanitaria attraverso Smart Switch.
L’accensione del carico avverrà solamente al superamento della soglia di immissione di 1800 W.
Questo permetterà di accendere il boiler solamente in caso di esubero del fotovoltaico sfruttando l’autoconsumo.

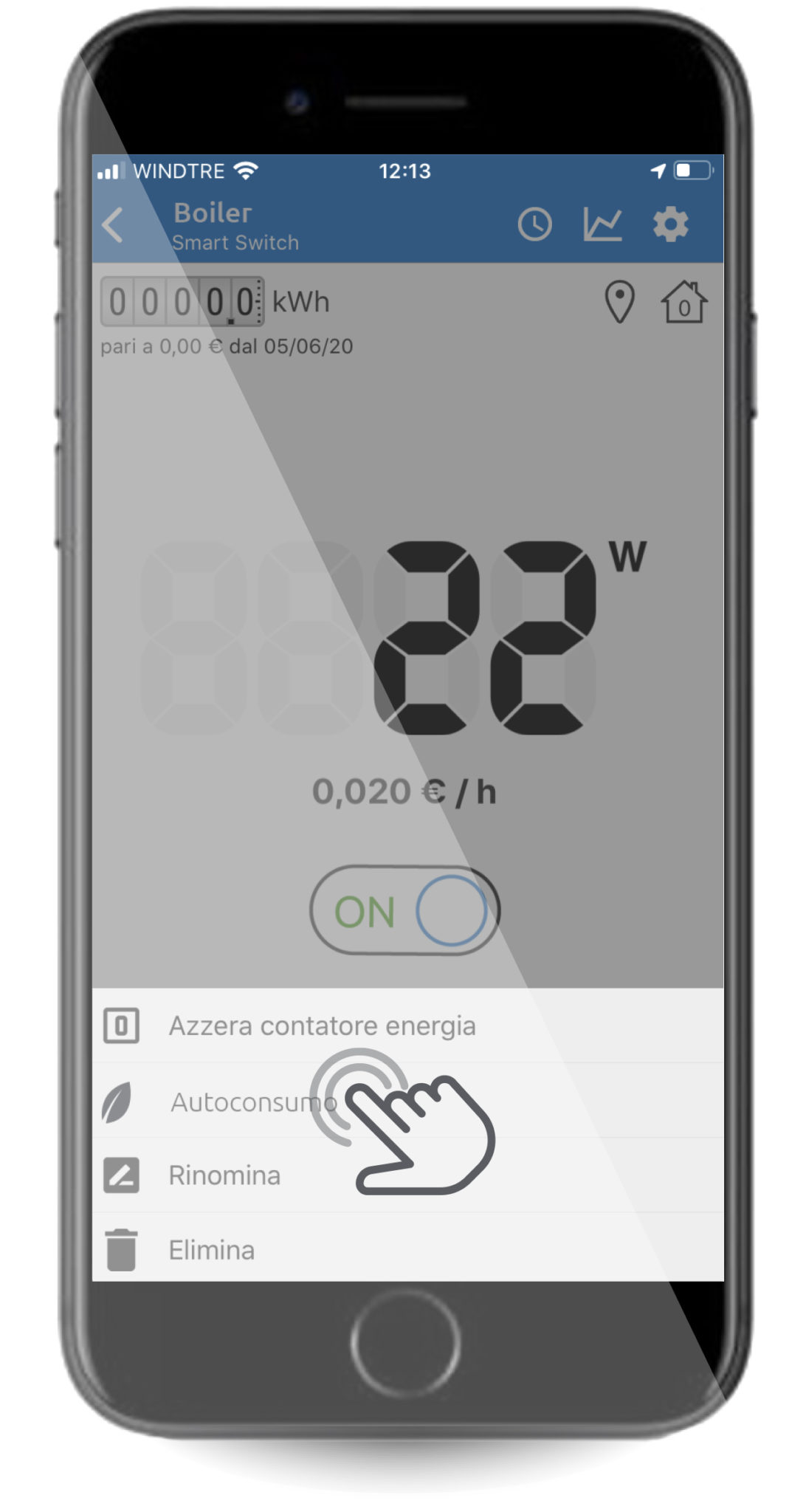

1. Accedere alle impostazioni “Autoconsumo” dello Smart Switch
2. Impostare la soglia di attivazione a 1800 W e la soglia di disattivazione a 0 W (la differenza tra la soglia di attivazione e disattivazione è pari al consumo massimo del boiler)

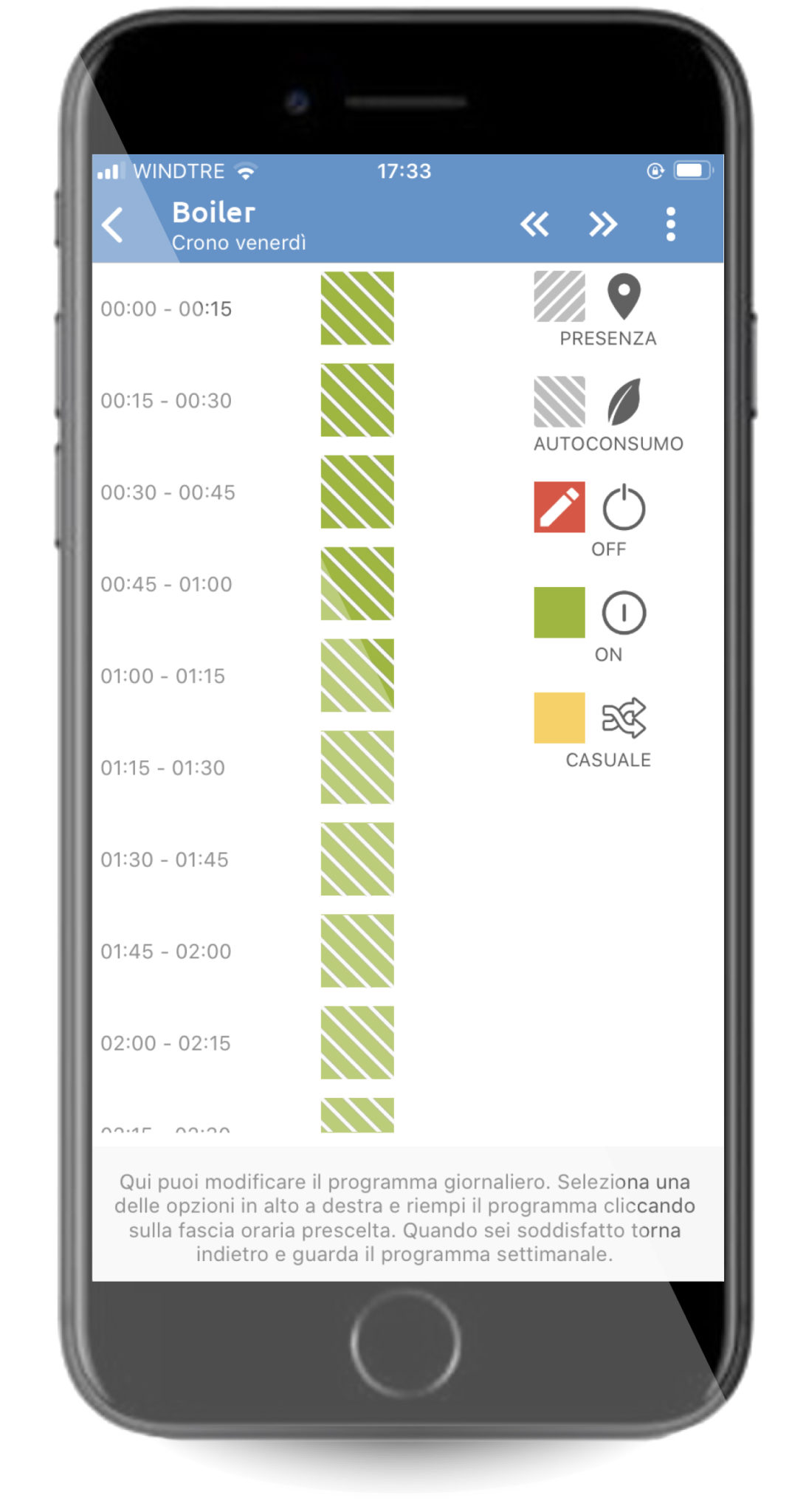

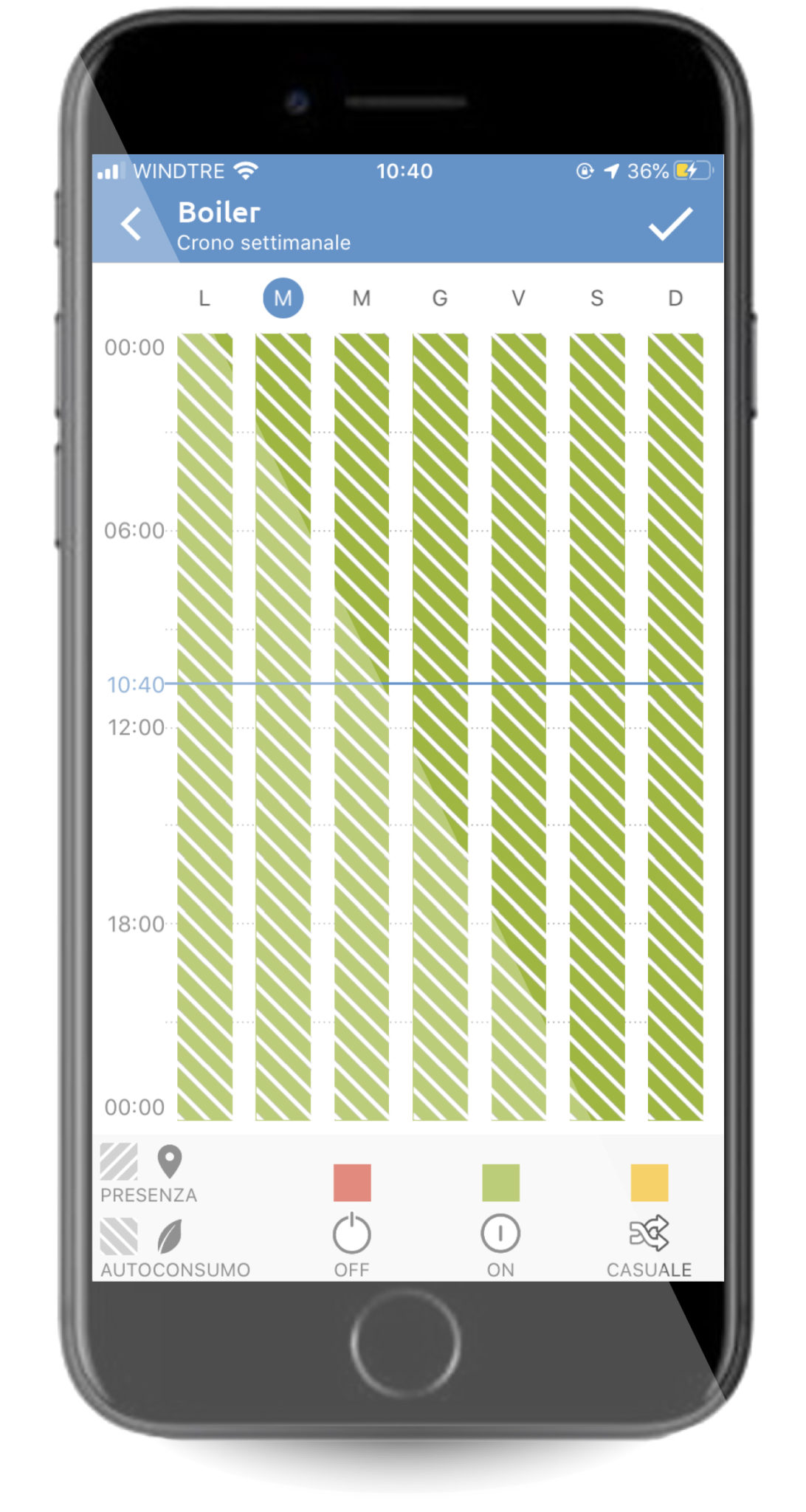

3. Impostare il crono programma settimanale selezionando in quali fasce orarie si intende attivare la modalità autoconsumo
Nell’esempio in questione la modalità “Autoconsumo” è stata impostata per tutto il giorno, tutti i giorni.
In questo modo, se vengono verificate le condizioni di autoconsumo (potenza immessa > 1800 W), lo Smart Switch attiva automaticamente il boiler permettendo l’autoconsumo della potenza in esubero.
Nel momento in cui si verifica la condizione di disattivazione, ovvero si osserva un prelievo di potenza dalla rete, lo Smart Switch viene automaticamente disattivato togliendo alimentazione al boiler.

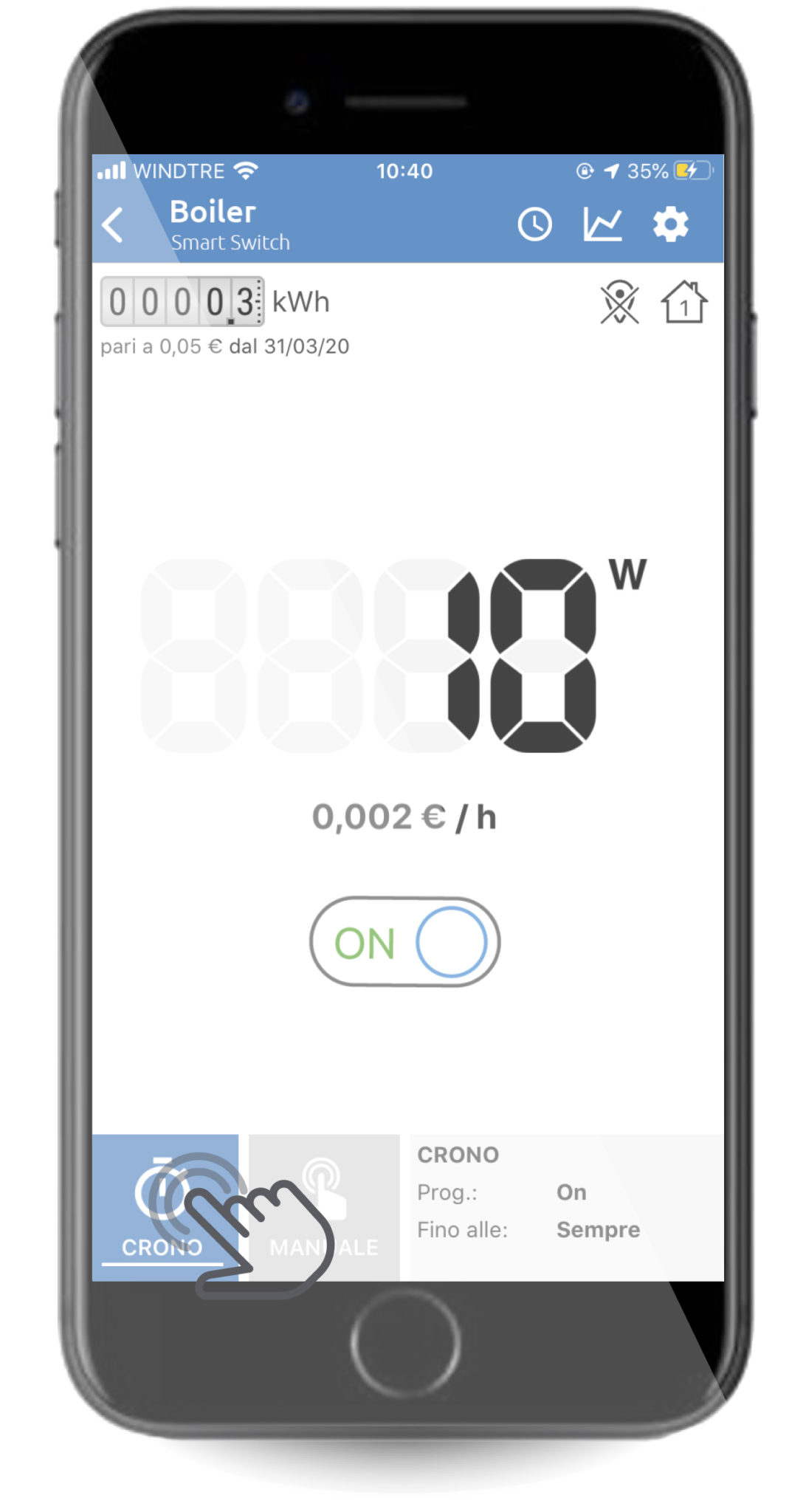

4. Dalla schermata dello Smart Switch attivare la modalità “Crono”
