Sensori temperatura, umidità, luce Stampa scheda

Sensori wireless ZigBee per il monitoraggio di parametri ambientali, alimentati a batteria.
Caratteristiche tecniche principali
  • Misura temperatura, umidità e luce
  • Trasmissione regolare dei valori rilevati al Gateway ZigBee
  • Intervalli di tempo di campionamento e trasmissione dati al Gateway personalizzabili, per aumentare la durata della batteria
  • Range di misura personalizzabili per la registrazione di condizioni di allarme a livello firmware: i valori impostati possono essere elaborati dal supervisore per generare allarmi e/o notifiche (es. per la verifica dell’apertura/chiusura di porte, finestre, etc.)
  • Alimentazione a batteria
  • Utilizzo sia in ambienti interni che esterni: i sensori ambientali sono alloggiati in un vano plastico impermeabile
  • Antenna interna
Applicazioni
  • Sistemi di building automation e controllo industriale
  • Monitoraggio ed efficientamento energetico
Descrizione

Gamma completa di sensori wireless ZigBee, alimentati a batteria, per misurare valori di temperatura, umidità e luminosità. Inseriti in una rete wireless, i dispositivi inviano i dati rilevati ad un Gateway della rete ZigBee.

I sensori ambientali ZigBee sono la soluzione ideale in applicazioni di building automation ed edifici di grandi dimensioni, per progetti di risparmio energetico e monitoraggio dei parametri ambientali. Essi consentono di acquisire ed elaborare i dati senza la necessità di ricorrere a collegamenti cablati.

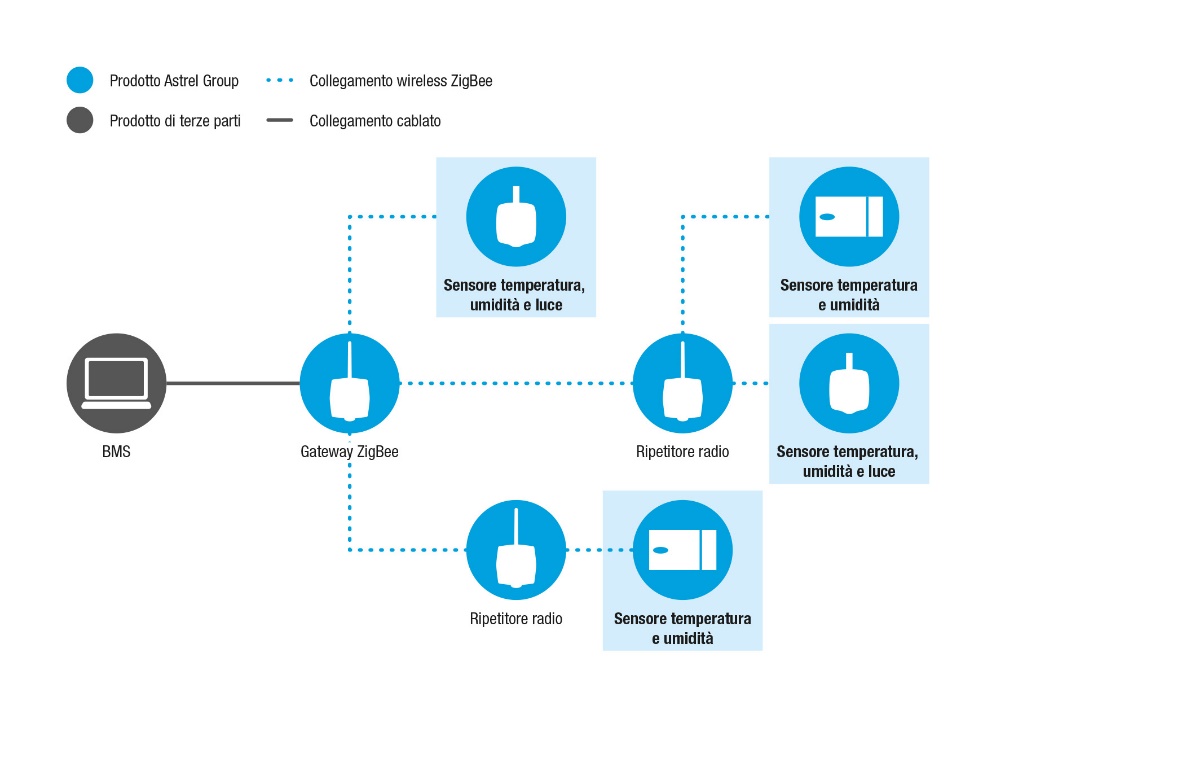

Schema di collegamento
Modelli disponibili
Immagine Codice Descrizione
ZED-THL-xx ZED-THL-M Sensore di temperatura, umidità e luce – Modbus

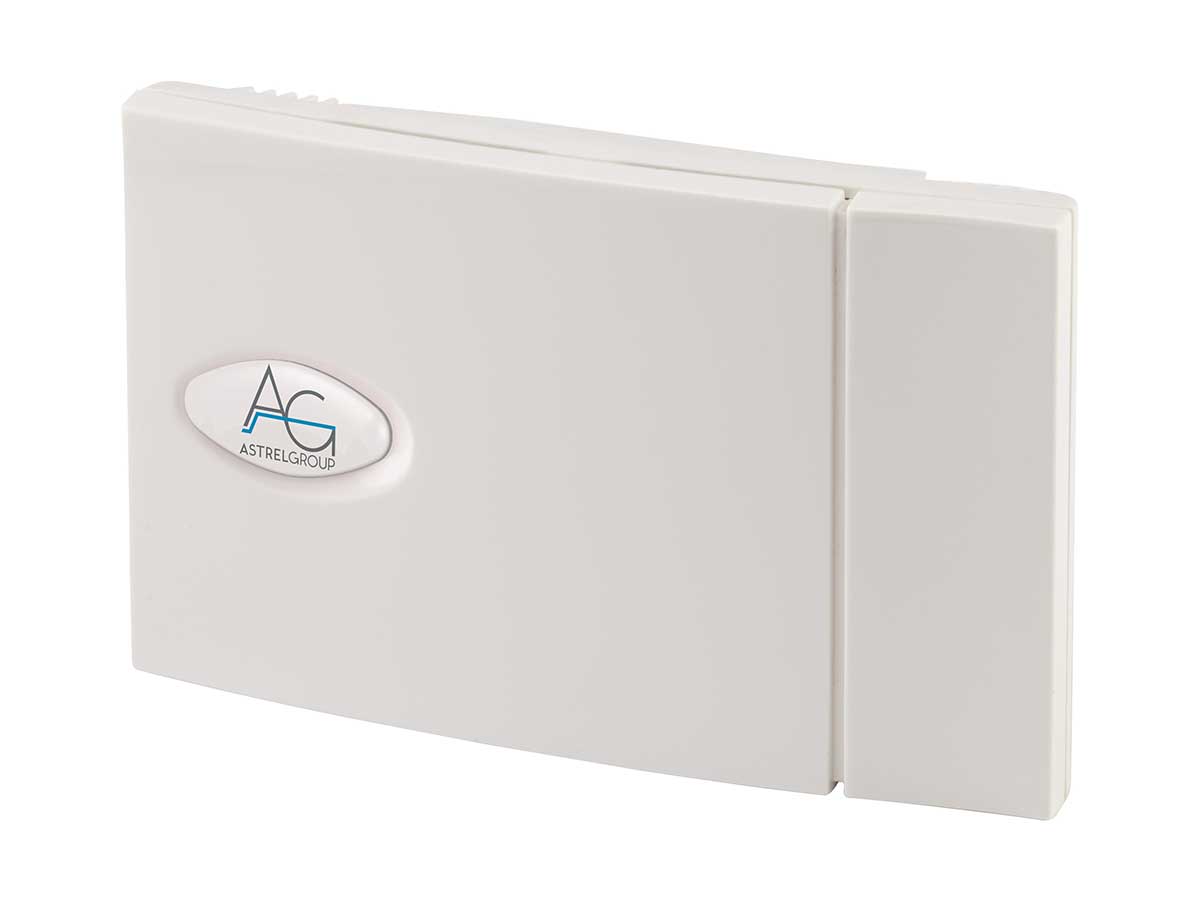

ZED-THI-xx ZED-THI-M Sensore di temperatura e umidità – Modbus
Specifiche tecniche
Caratteristiche generali Chip Ember EM250
Compatibile IEEE 802.15.4
Stack EmberZnet3.4.x (ZigBee PRO)
Modbus / RTU
Caratteristiche radio Frequenza: 2405 MHz ÷ 2480 MHz
Modulazione: DSSS
Potenza nominale di trasmissione: 2 mW (3 dBm)
Sensibilità di ricezione: -95 dBm
Antenna Interna con guadagno 0 dB
Portata radio: max 30 m outdoor
Alimentazione Batteria AA al litio ad alta densità energetica da 3.6 V / 2000 mAh
Durata batteria: 3 anni con trasmissione dati ogni minuto a 20 °C
Visualizzazioni di stato 3x LED di segnalazione
Tempo di campionamento 60 s default
Sensori utilizzati Temperatura e umidità: Sensirion SMD SHT11
Luminosità (solo ZED-THL-M): Agilent ADPS-9002
Temperatura Range lettura di temperatura sensore: -40 ÷ 120 °C
Precisione di lettura nel campo di funzionamento sonda: ±1.5 °C max
Misure di temperatura in decimi di grado
Umidità Range lettura di umidità sensore: 0 ÷ 100% RH%,
Precisione di lettura ± 5 RH% max
Luminosità (solo ZED-THL-xx) Errore di lettura: ±5% nel range 10 ÷ 1000 Lux
Montaggio A muro con viti
Parametri ambientali Condizioni di utilizzo: -10 ÷ +60 °C; <80% U.R. n. c.
Condizioni di stoccaggio: -20 ÷ +70 °C; <80% U.R. n. c.
Grado di protezione ZED-THL-M: IP54
ZED-THI-M: IP20
Isolamento Classe III
Conformità ETSI EN 300 328; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 62479
Direttive 2014/53/UE (RED) 2011/65/UE (RoHS) 2012/19/UE (WEEE) 1999/519/CE
Dimensioni (L x H x P) ZED-THL-M: 94 x 147 x 35 mm
ZED-THI-M: 127 x 80 x 30 mm
Peso ZED-THL-M: 112 g
ZED-THI-M: 105 g
Disegni meccanici

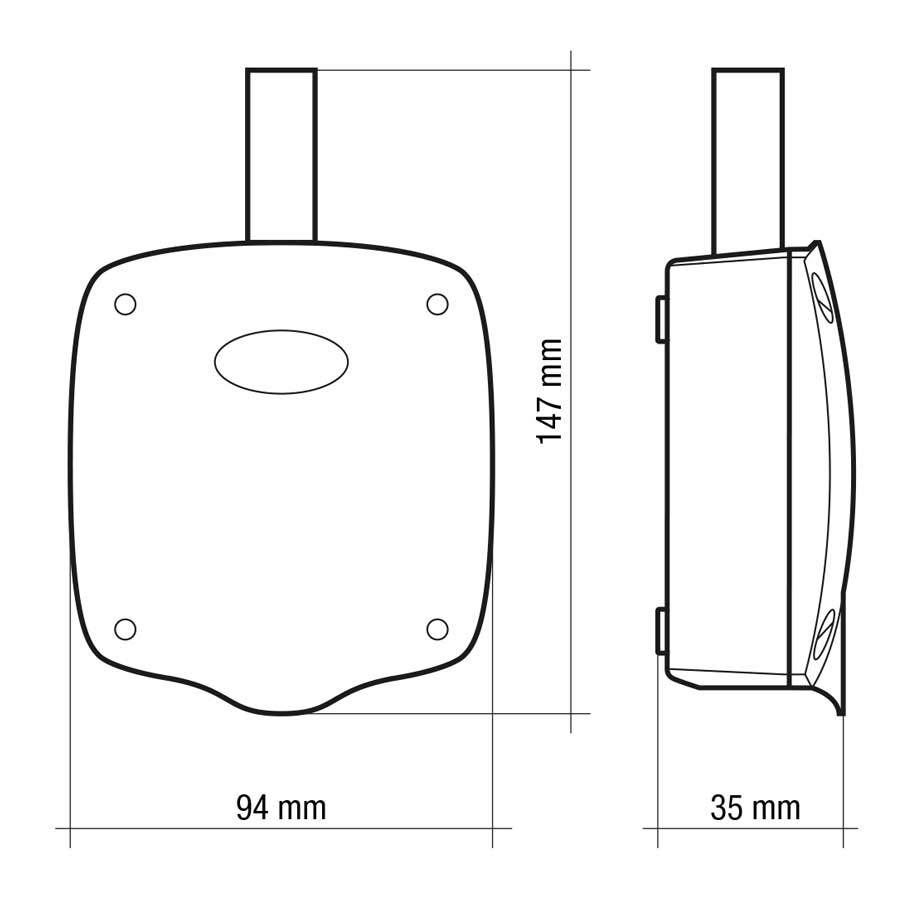

ZED-THL-M

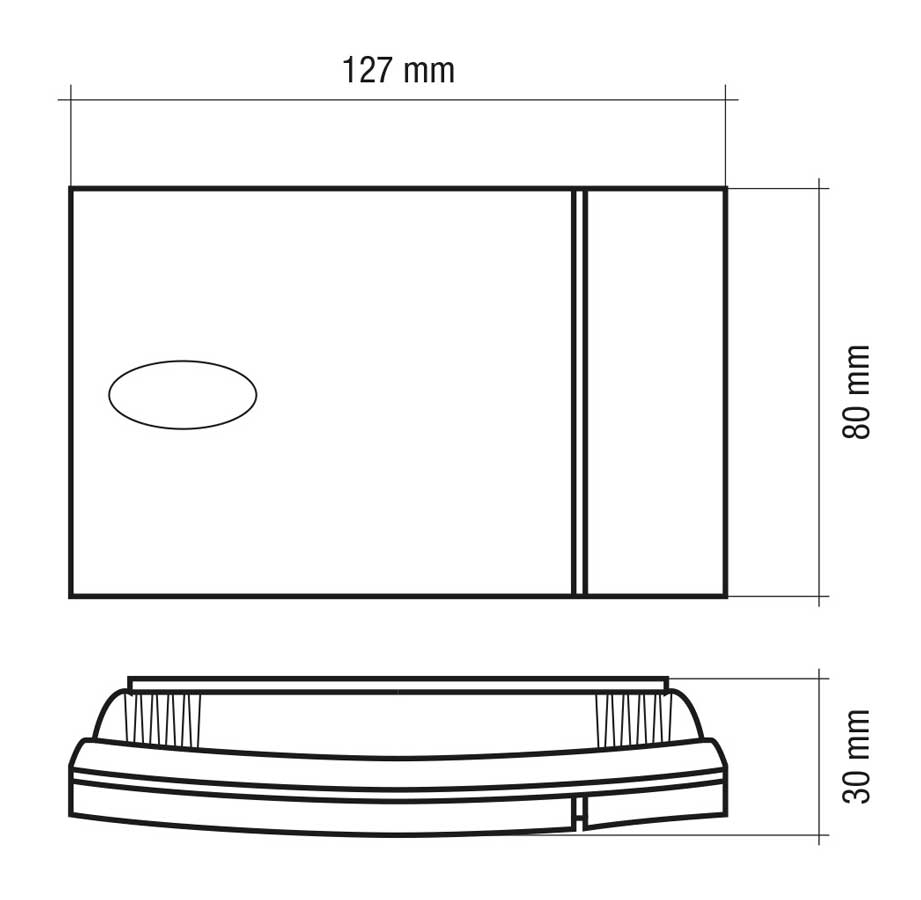

ZED-THI-M
